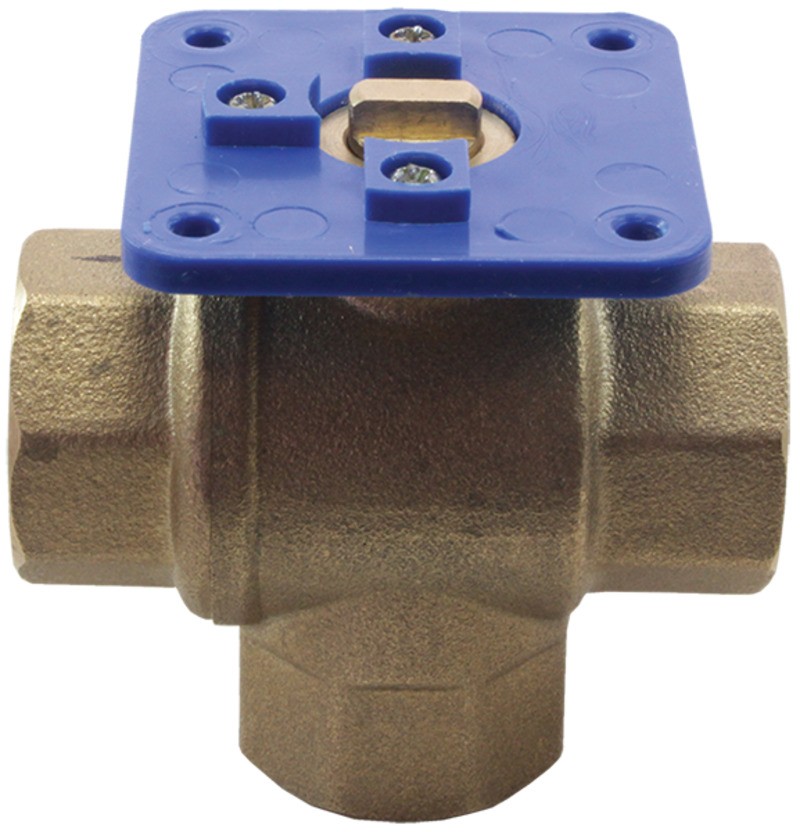

Кран шаровой трехходовой неполнопроходной с электроприводом AR320-3
Кран шаровой трехходовой неполнопроходной с электроприводом AR320-3 предназначен для управления потоком рабочей среды в трубопроводе.
Они широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности
- Защита электродвигателя от перегрева
- Автоматическое отключение при достижении конечного положения
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
- 3-проводная схема подключения
- Длина кабеля для подключения: 350 мм
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE | |
| Температура рабочей среды | 0…+100°С | |
| Рабочее давление | 0...1,0 МПа | |
| Диаметр условного прохода | 8…20 мм | |
| Присоединение | Резьбовое G¼"...G¾" | |
| Модель электропривода | AR320DA, AR320D | |
| Время полного поворота | ≤ 8 с | |
| Угол поворота | 90° (вращение в обоих направлениях) | |
| Крутящий момент | 6 Н∙м | |
| Степень защиты | IP65 | |
| Питание, ток, мощность | ≅9...24 В; 40 мА раб. (250 мА пик.); 2 ВA/Вт =3...6 В; 100 мА; 2 Вт | |
| Схема подключения | 3-проводная | |
| Длина кабеля | 350 мм | |
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г |
| AR320-3-08/06 GBP | 8 | 6 | 5 | ¼" | 0,0 | 1,0 | AR320DA, AR320D | 410 |
| AR320-3-15/12 GBP | 15 | 12 | 11 | ½" | 470 | |||
| AR320-3-20/15 GBP | 20 | 15 | 20 | ¾" | 530 |
Расшифровка обозначения на примере AR320-3-20/15 XYZ:
AR320-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Присоединение | Питание привода | Срок поставки | Стоимость |
|---|---|---|---|---|
| O27210 | 1/4" | ~/=9…24 В | Со склада (комплектация 1..72 часа) | 5320 руб. |
| O27211 | 1/2" | ~/=9…24 В | Со склада (комплектация 1..72 часа) | 5320 руб. |
| O27212 | 3/4" | ~/=9…24 В | Со склада (комплектация 1..72 часа) | 6318 руб. |
| O27213 | 1/4" | =3…6 В | Со склада (комплектация 1..72 часа) | 4136 руб. |
| O27214 | 1/2" | =3…6 В | Со склада (комплектация 1..72 часа) | 4136 руб. |
| O27215 | 3/4" | =3…6 В | Со склада (комплектация 1..72 часа) | 5134 руб. |
| Габаритные размеры |
 |
| Модель AR320-3 | Размер, мм | G1 | G2 | ||||
| ∅ d (Дэф) | H1 | H2 | L1 | L2 | |||
| -15/12 | 12 | 21 | 29 | 55,5 | 30 | внутр. ½" | внутр. ½" |
| -20/15 | 15 | 21 | 32 | 65,5 | 34 | внутр. ¾" | наруж. ¾" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.10.2022 | 1.06 Мб |  |
Тип:
—
переключающий (L-тип)
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды:
—
0…+100°С
Рабочее давление:
—
0...1,0 МПа
Диаметр условного прохода:
—
8…20 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G¼...G¾

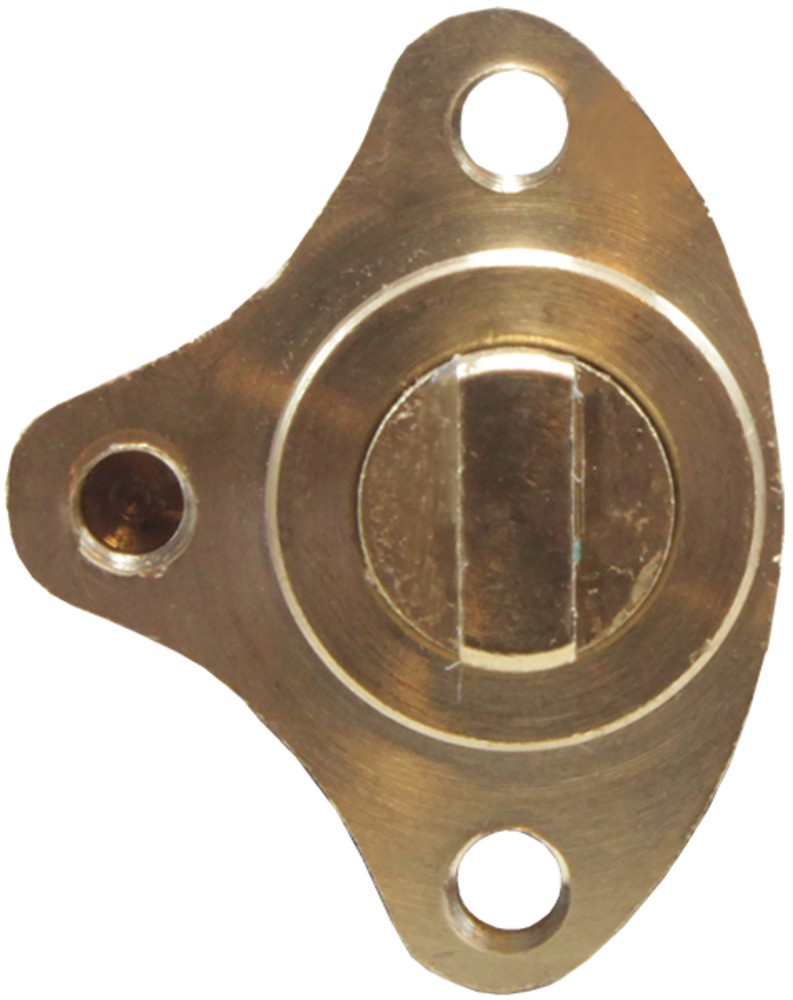

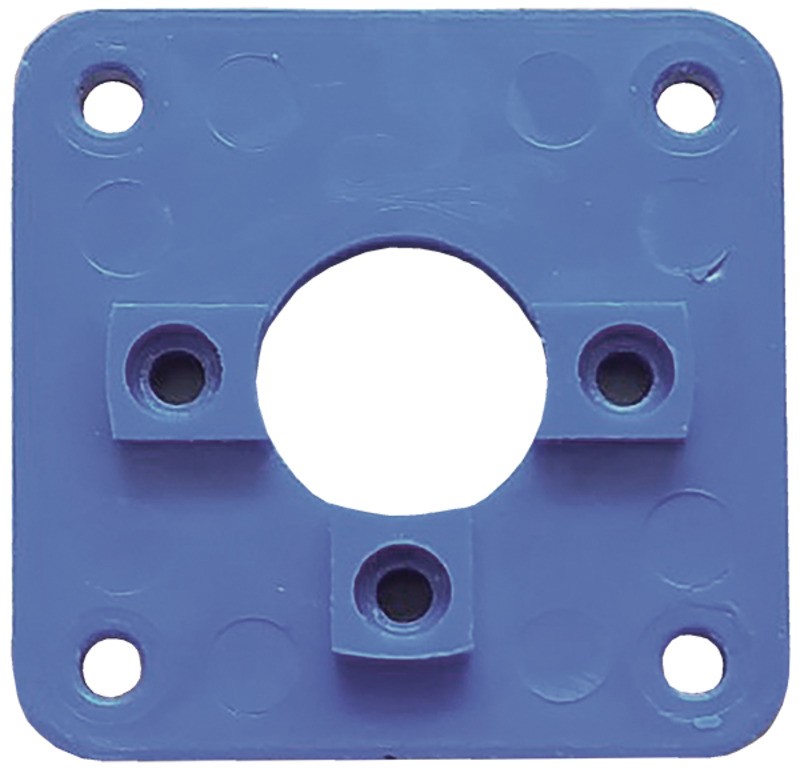

Присоединение привода к крану:
—
Шесть моделей приводов на выбор:
—
Питание электропривода:
—
=3...6 В, ≅9...24 В
Ручной дублер:
—
Индикатор положения затвора:
—
Диапазон цикла включения/отключения подачи рабочей среды:
—
