Краны шаровые трехходовые неполнопроходные с электроприводом серии AR500-3
Есть видеообзор

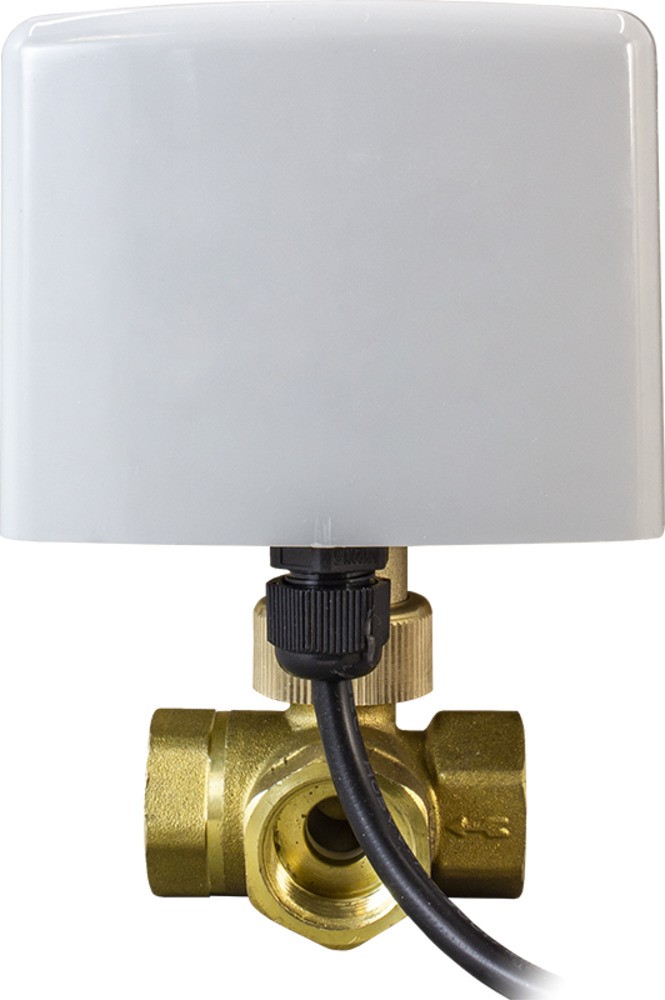

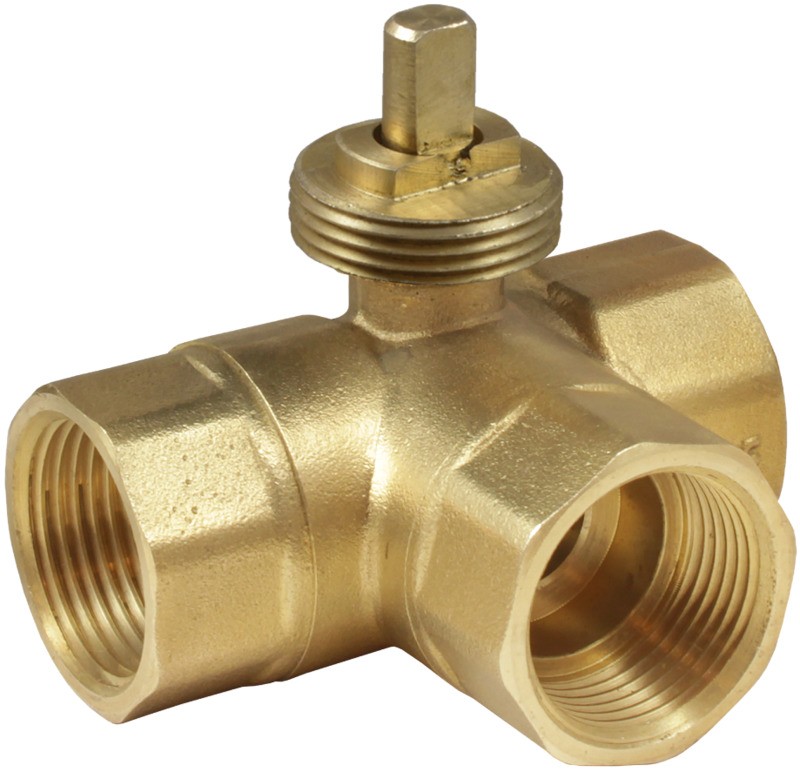

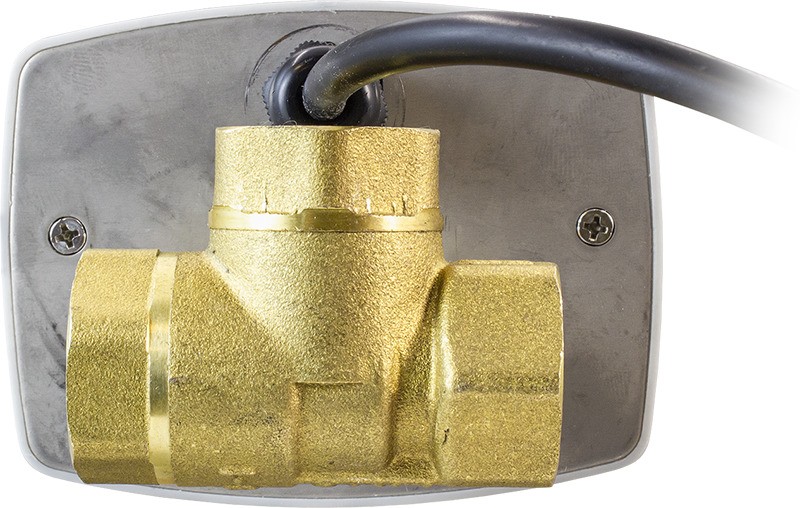

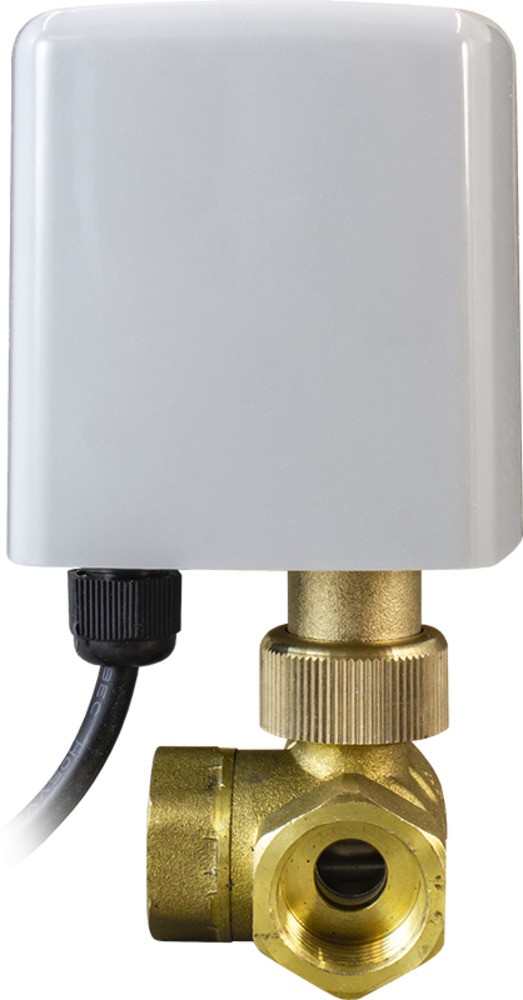

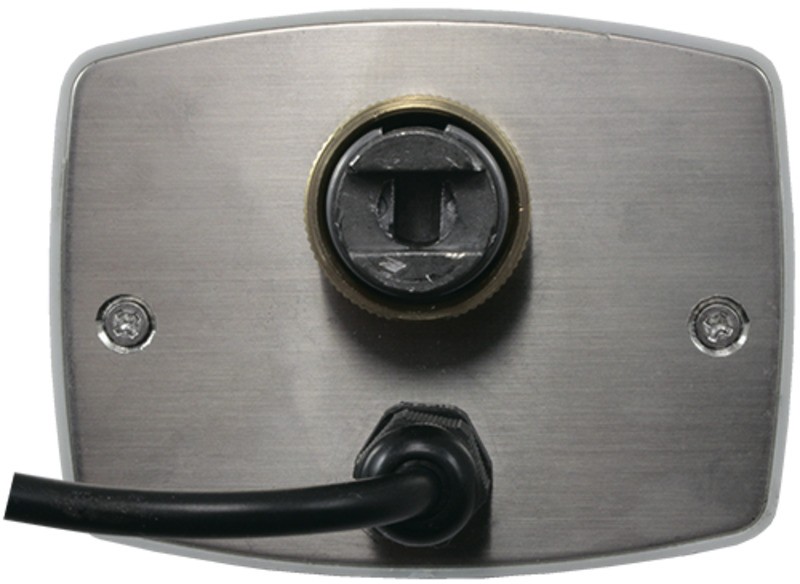

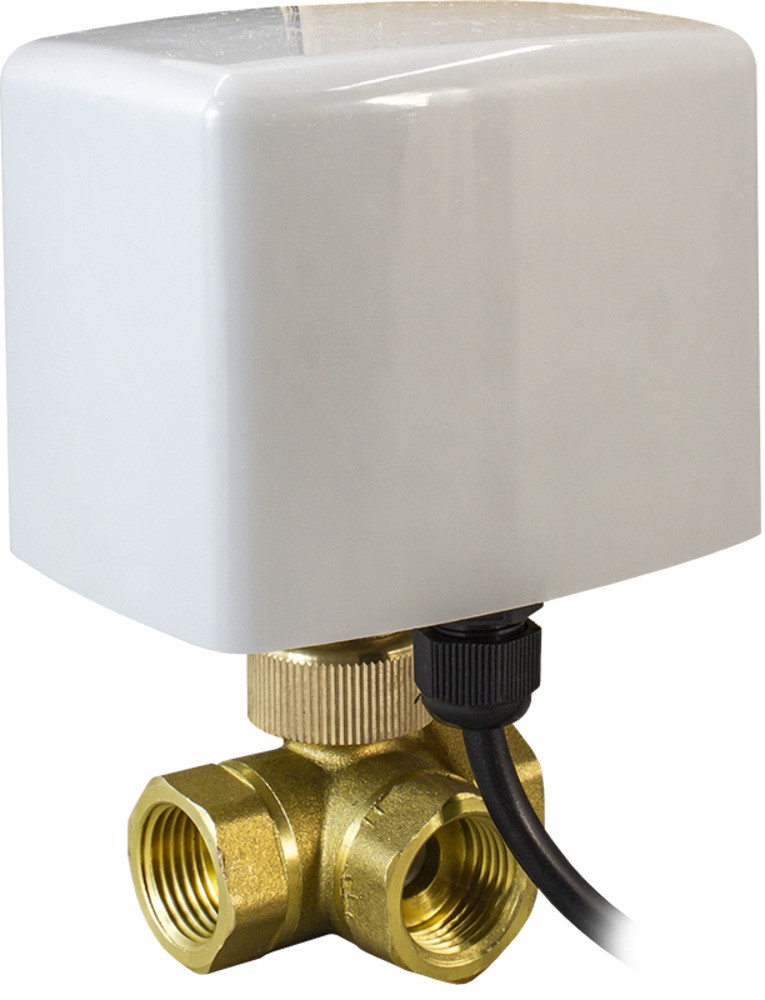

Краны шаровые трехходовые Т-типа неполнопроходные с электроприводами серии AR500-3 предназначены для управления потоком рабочей среды в трубопроводе
Особенности
- Т-тип: смесительный или переключающий
- Универсальное основание позволяет установить любой привод серии AR5xx: AR500, AR501, AR500E, AR500DU, AR510, AR570
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Легкая замена привода на любой другой серии AR5xx; простота монтажа
- Удобство в эксплуатации и обслуживании
- 3-проводная схема подключения
Технические характеристики
| Параметр | Значение | ||
| Тип | Шаровой трехходовой Т-типа неполнопроходной | ||
| Рабочая среда | Вода, горячая вода, масло, воздух | ||
| Материал | Корпус | Латунь | |
| Уплотнение | PTFE | ||
| Температура рабочей среды | +2…+90°С | ||
| Рабочее давление | 0...1,6 МПа | ||
| Диаметр условного прохода | 15...40 мм | ||
| Присоединение | Резьбовое G½"...G1½" | ||
| Присоединение привода к крану | М24×1,5 | ||
| Схема подключения | 3-проводная | ||
| Модель электропривода | AR500, AR501, AR500E, AR500DU, AR510, AR570 | ||
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес крана без привода, г |
| AR5xx-3-15/10 GBP | 15 | 10 | 11 | G½" | 0 | 1,6 | 226 |
| AR5xx-3-20/11 GBP | 20 | 11 | 20 | G¾" | 361 | ||
| AR5xx-3-25/17 GBP | 25 | 17 | 60 | G1" | 479 | ||
| AR5xx-3-32/24 GBP | 32 | 24 | 80 | G1¼" | 832 | ||
| AR5xx-3-40/29 GBP | 40 | 29 | 110 | G1½" | 1940 | ||
Расшифровка обозначения на примере крана AR570-3-15/10 XYZ:
AR570 – модель привода.
3 – трехходовой кран
15 – условный диаметр прохода в мм.
10 – эффективный диаметр в мм, если Дэф<Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель привода | Питание привода | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O27679 | 15 | AR500 | ~220 В | Со склада | 4156 руб. |
| O27680 | 20 | AR500 | ~220 В | Со склада | 4821 руб. |
| O27681 | 25 | AR500 | ~220 В | Со склада | 6151 руб. |
| O27682 | 32 | AR500 | ~220 В | Со склада | 9144 руб. |
| O27683 | 40 | AR500 | ~220 В | Со склада (комплектация 1..72 часа) | 15528 руб. |
| O27684 | 15 | AR501 | ~220 В | Снято с производства | 3325 руб. |
| O27685 | 20 | AR501 | ~220 В | Снято с производства | 3658 руб. |
| O27686 | 25 | AR501 | ~220 В | Снято с производства | 4588 руб. |
| O27687 | 32 | AR501 | ~220 В | Со склада | 7947 руб. |
| O27688 | 40 | AR501 | ~220 В | Под заказ к 2024.07.20 | 15528 руб. |
| O27689 | 15 | AR500E | ~220 В | Со склада (комплектация 1..72 часа) | 3658 руб. |
| O27690 | 20 | AR500E | ~220 В | Со склада (комплектация 1..72 часа) | 4322 руб. |
| O27691 | 25 | AR500E | ~220 В | Со склада (комплектация 1..72 часа) | 5652 руб. |
| O27692 | 32 | AR500E | ~220 В | Со склада (комплектация 1..72 часа) | 8645 руб. |
| O27693 | 40 | AR500E | ~220 В | Со склада (комплектация 1..72 часа) | 15029 руб. |
| O27694 | 15 | AR510 | ~220 В | Со склада | 4023 руб. |
| O27695 | 20 | AR510 | ~220 В | Со склада | 4655 руб. |
| O27696 | 25 | AR510 | ~220 В | Со склада | 5819 руб. |
| O27697 | 32 | AR510 | ~220 В | Со склада | 10972 руб. |
| O27698 | 40 | AR510 | ~220 В | Со склада | 15362 руб. |
| O27699 | 15 | AR570 | ~220 В | Со склада | 4781 руб. |
| O27700 | 20 | AR570 | ~220 В | Со склада | 5446 руб. |
| O27701 | 25 | AR570 | ~220 В | Со склада | 6776 руб. |
| O27702 | 32 | AR570 | ~220 В | Со склада | 10972 руб. |
| O27703 | 40 | AR570 | ~220 В | Со склада (комплектация 1..72 часа) | 16153 руб. |
| O27704 | 15 | AR500E | ~24 В | Со склада (комплектация 1..72 часа) | 3658 руб. |
| O27705 | 20 | AR500E | ~24 В | Со склада (комплектация 1..72 часа) | 4322 руб. |
| O27706 | 25 | AR500E | ~24 В | Со склада (комплектация 1..72 часа) | 5652 руб. |
| O27707 | 32 | AR500E | ~24 В | Со склада (комплектация 1..72 часа) | 8645 руб. |
| O27708 | 40 | AR500E | ~24 В | Со склада (комплектация 1..72 часа) | 15029 руб. |
| O27709 | 15 | AR510 | ~24 В | Со склада | 4023 руб. |
| O27710 | 20 | AR510 | ~24 В | Со склада (комплектация 1..72 часа) | 4655 руб. |
| O27711 | 25 | AR510 | ~24 В | Со склада (комплектация 1..72 часа) | 5819 руб. |
| O27712 | 32 | AR510 | ~24 В | Со склада (комплектация 1..72 часа) | 10972 руб. |
| O27713 | 40 | AR510 | ~24 В | Со склада (комплектация 1..72 часа) | 15362 руб. |
| O27714 | 15 | AR500DU | =12...24 В | Со склада (комплектация 1..72 часа) | 4781 руб. |
| O27715 | 20 | AR500DU | =12...24 В | Со склада (комплектация 1..72 часа) | 5446 руб. |
| O27716 | 25 | AR500DU | =12...24 В | Со склада (комплектация 1..72 часа) | 6776 руб. |
| O27717 | 32 | AR500DU | =12...24 В | Со склада (комплектация 1..72 часа) | 10972 руб. |
| O27718 | 40 | AR500DU | =12...24 В | Со склада (комплектация 1..72 часа) | 16153 руб. |
Таблица выбора модели привода

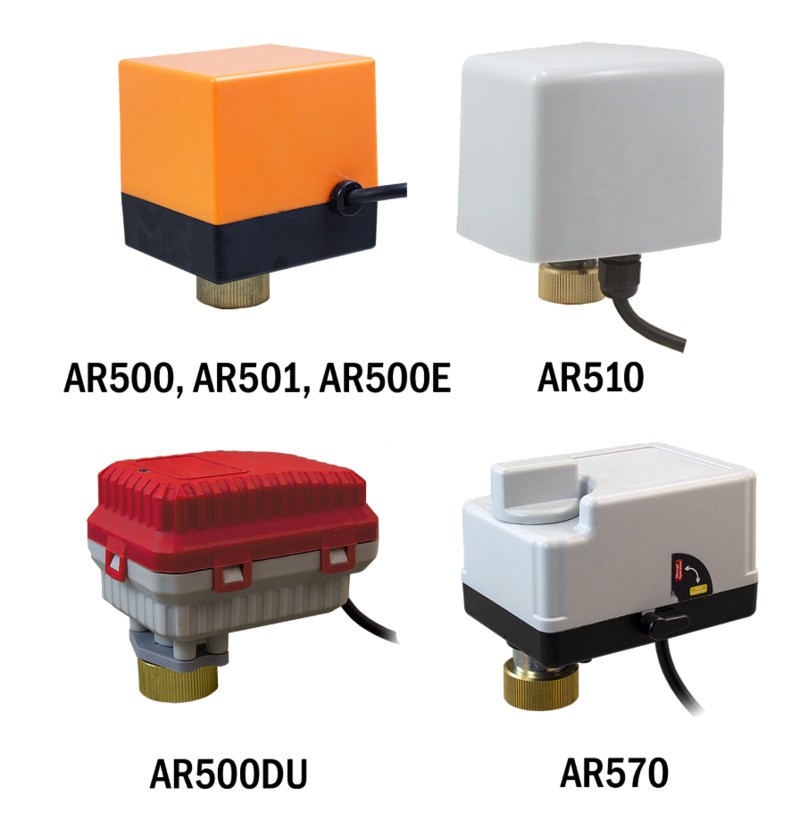

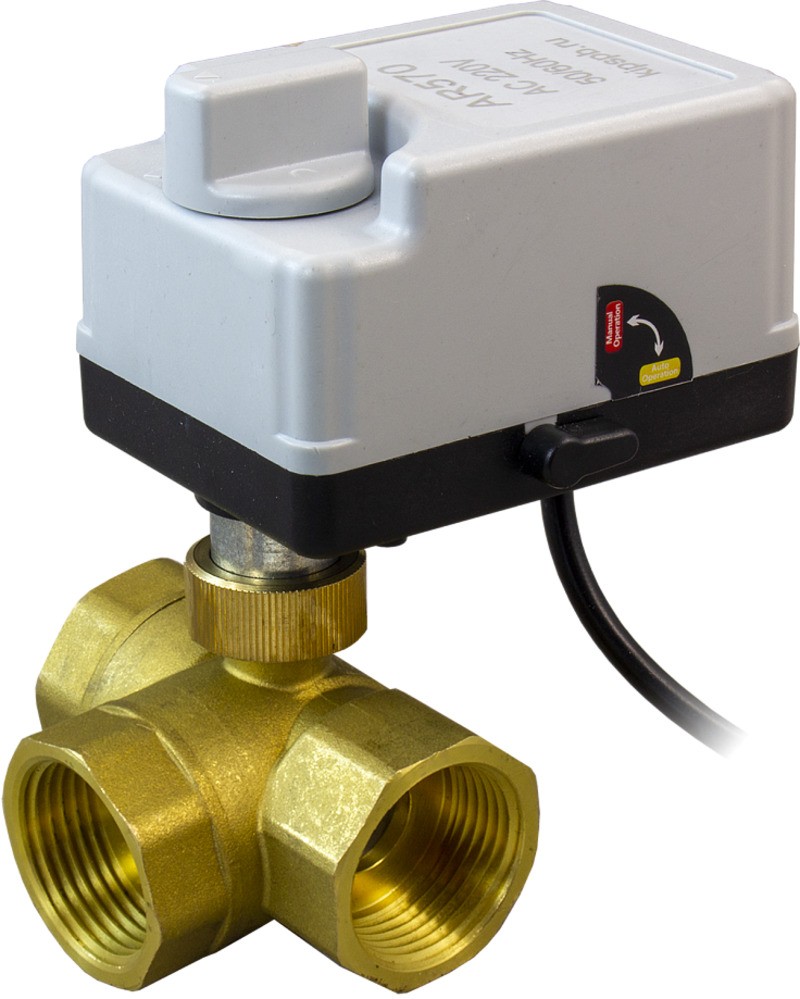

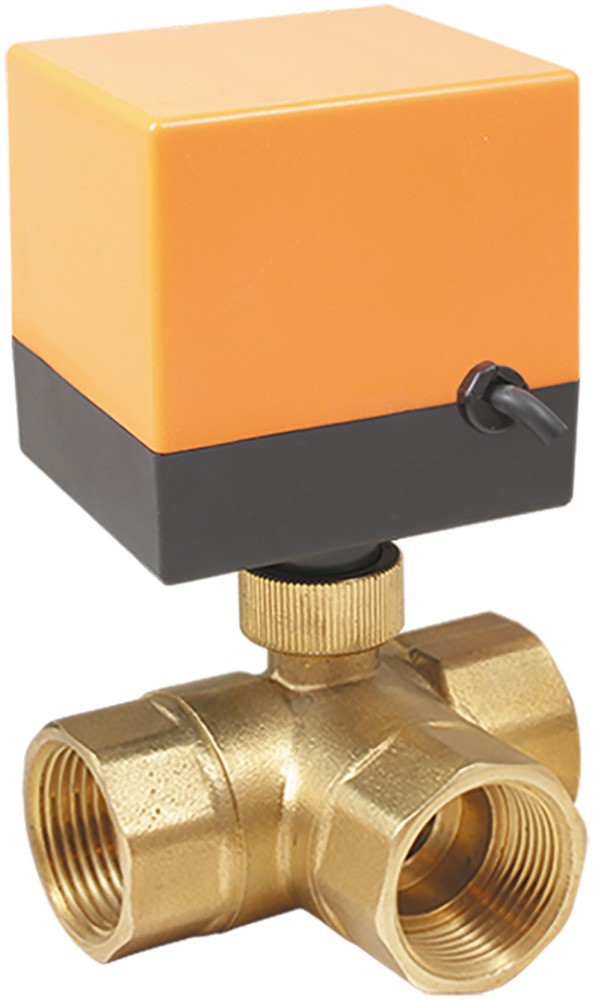

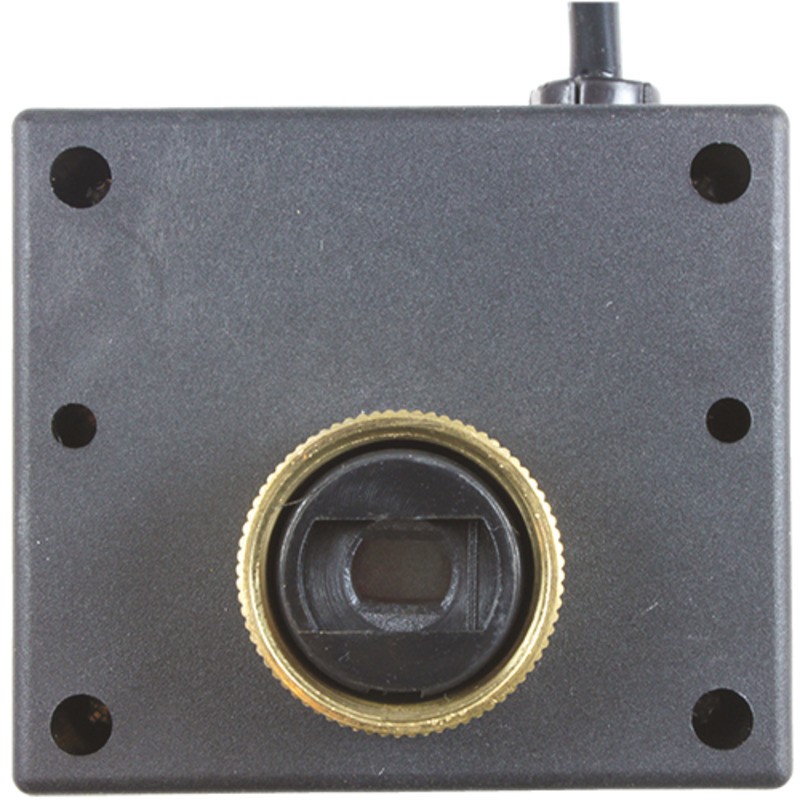

| Привод | AR500 | AR501 | AR500E | AR500DU | AR510 | AR570 |

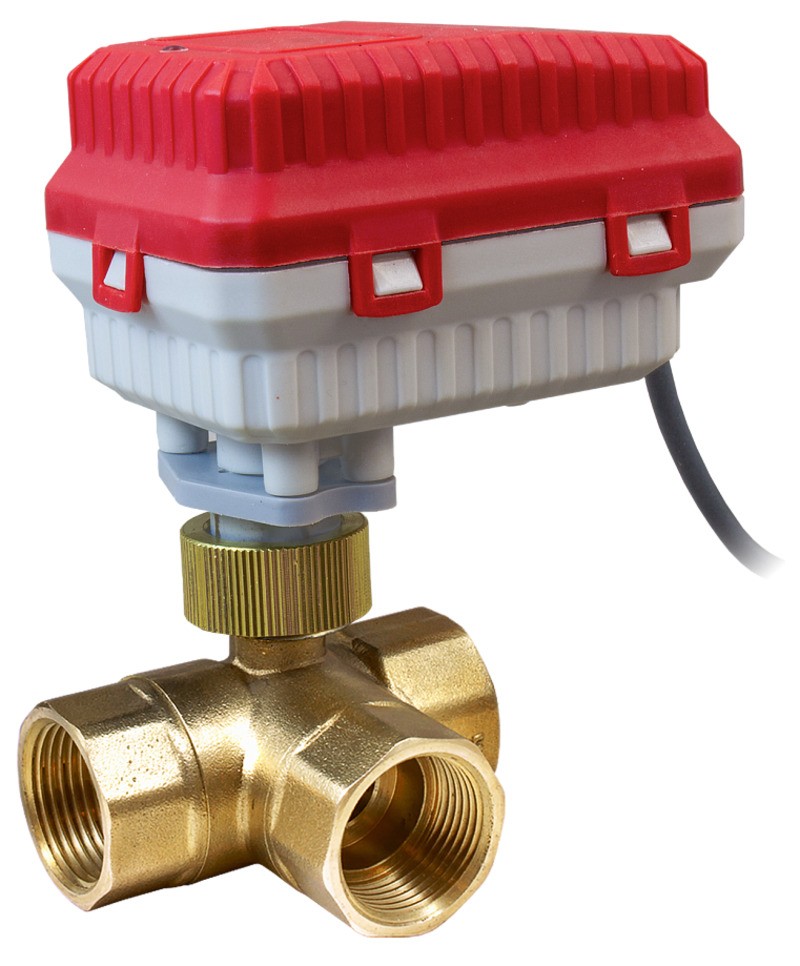

| Внешний вид |  |  |  |  | ||
| Особенности | − | Управление открытием/закрытием крана с помощью одного провода | Однонаправленный: вращение в одном направлении | Питание постоянным током | − | С дублирующим ручным управлением Индикатор положения выходного вала |
| Степень пылевлагозащиты | IP62 | IP66 | IP54 | IP53 | ||
| Время полного поворота | 15 с | 16 с | 15 с | 5...7 с | 12...15 с | 7 с |
| Крутящий момент | 5 Н∙м | 4 Н·м | ||||
| Питание, ток, мощность | ~220 В, 27 мА, 6 ВA | ~220 В, 47 мА, 9 ВA | ~220 В, 27 мА, 6 ВA ~24 В, 170 мА, 3 ВA | =12...24 В, 50 мА, 0,7 Вт | ~220 В, 100 мА, 6 ВА ~24 В, 250 мА, 6 ВА | ~220 В, 43 мА, 8 ВА |
| Габаритные размеры привода | 75×69×60 мм | 72,5×78×62 мм | 75×69×60 мм | 68×89,4×63,5 мм | 86×92×70,5 мм | 73,5×91×71,5 мм |
| Вес привода | 331 г | 266 г | 441 г | 300 г | ||
| Длина кабеля | 370 мм | 310 мм | 370 мм | 620 мм | 250 мм | 320 мм |
| Габаритные размеры |
AR500-3, AR500E-3 |
AR501-3 |
AR510-3  |
AR500DU-3 |
AR570-3 |
| Размер, мм | AR5хх-3 | |||||
| -15/10 | -20/11 | -25/17 | -32/24 | -40/29 | ||
| B | 42 | 53 | 58 | 75,5 | 94 | |
| D | 14 | 16 | 20 | 27,5 | 34 | |
| F (Дэф) | 10 | 11 | 17 | 24 | 29 | |
| G | ½" | ¾" | 1" | 1¼" | 1½" | |
| H | 45 | 52 | 60 | 76 | 88 | |
| L | 55,5 | 68 | 76 | 97 | 118 | |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (AR500-3) | 19.01.2024 | 0.91 Мб |  |
| Руководство по эксплуатации (AR500DU-3) | 31.05.2023 | 1.02 Мб |  |
| Руководство по эксплуатации (AR501-3) | 31.05.2023 | 0.94 Мб |  |
| Руководство по эксплуатации (AR510-3) | 31.05.2023 | 0.95 Мб |  |
| Руководство по эксплуатации (AR570-3) | 31.05.2023 | 1.08 Мб |  |
Тип:
—
универсальный (T-тип)
Рабочая среда:
—
вода, горячая вода, масло, воздух
Температура рабочей среды:
—
+2…+90°С
Рабочее давление:
—
0...1,6 МПа
Диаметр условного прохода:
—
15...40 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G1½
Присоединение привода к крану:
—
М24×1,5
Шесть моделей приводов на выбор:
—
AR500, AR501, AR500E, AR500DU, AR510, AR570
Питание электропривода:
—
~220 В, ~24 В, =12...24 В
