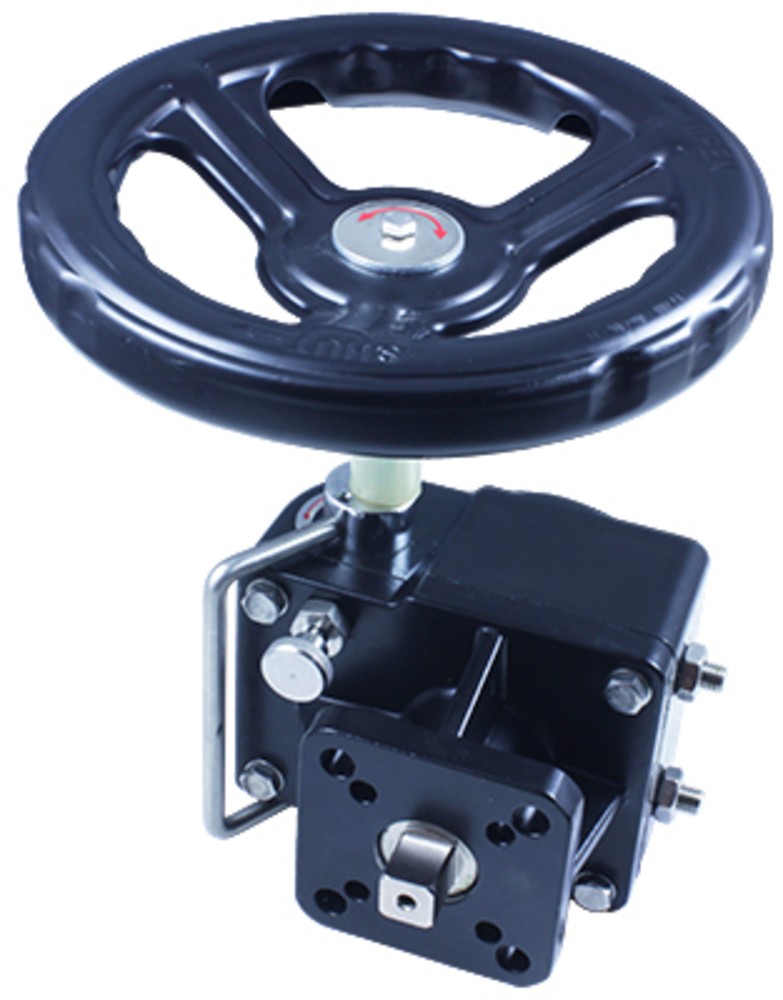

Ручной привод-дублер для шаровых кранов с пневмоприводом ППР РПДП
Ручной дублер РПДП используется, когда по характеру технологического процесса, чтобы сохранить его непрерывность, необходимо ручное вмешательство. Ручной привод-дублер арматуры необходим, чтобы осуществлять ручное механическое управление затвором регулирующего органа, когда произошло аварийное отключение сжатого воздуха. Используется для комплектации пневмопривода шарового крана или затвора.
Особенности

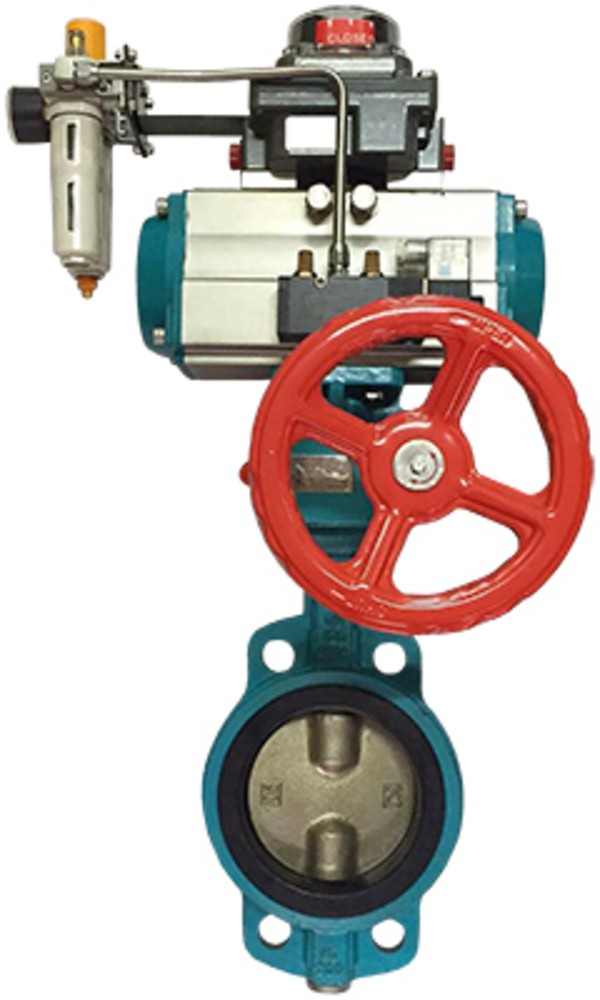

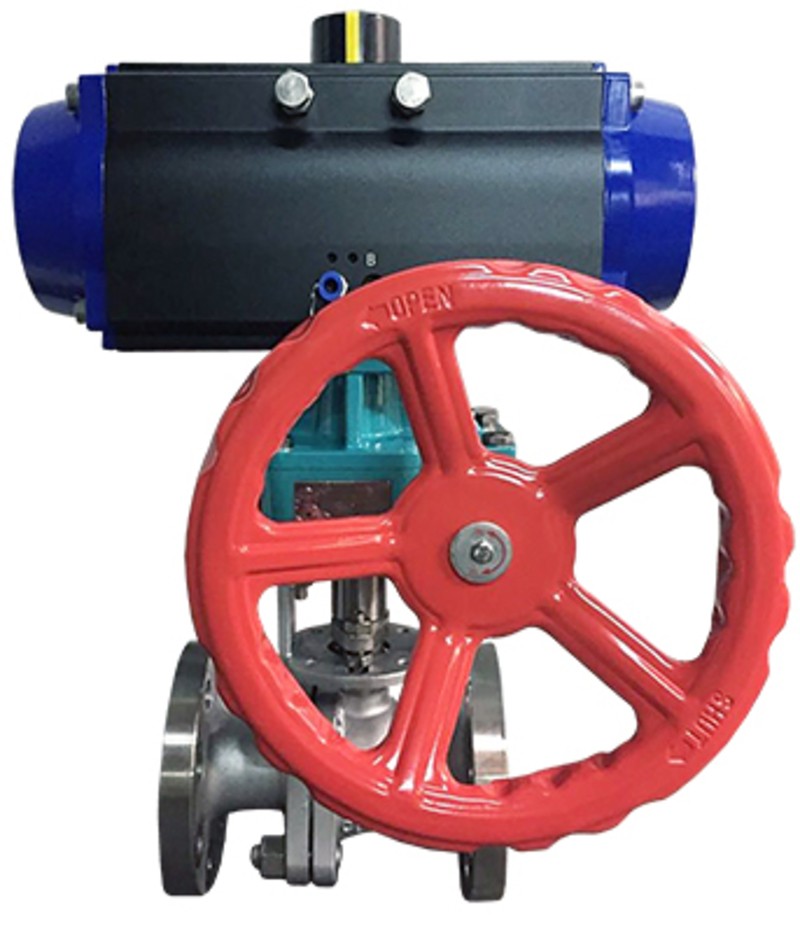

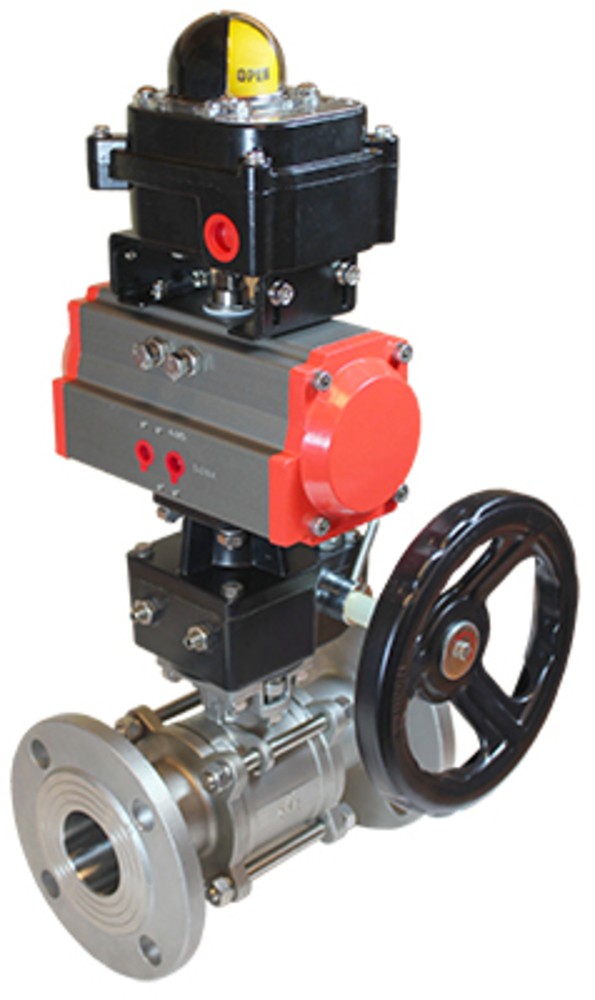

- Устанавливается между пневмоприводом и шаровым краном (или краном-«бабочкой»)
- Может быть использован в качестве ручного привода для кранов, требующих большого усилия для поворота, с Ду=40...200 мм
- Оборудован фиксирующей скобой с механическим блокиратором
- Долгий срок службы
Технические характеристики
| Модель ручного привода-дублера | Модель пневмопривода | Max Ду, мм* | Посадочный размер, мм | Передаточное соотношение | Диаметр штурвала, мм | Крутящий момент на штурвале, Н∙м | Крутящий Н∙м | |
| Шаровой кран | Затвор | |||||||
| РПДП-1 | ППР-052 | 32 | – | 14×14 | 26:1 | 180 | 60 | 150 |
| РПДП-1 | ППР-063 | 40-50 | 50-80 | 14×14 | 26:1 | 180 | 60 | 150 |
| РПДП-1 | ППР-075 | 40-50 | 100 | 14×14 | 26:1 | 180 | 60 | 150 |
| РПДП-2 | ППР-083 | 65-80 | 100 | 17×17 | 28:1 | 200 | 60 | 300 |
| РПДП-2 | ППР-092 | 65-80 | 125 | 17×17 | 28:1 | 200 | 60 | 300 |
| РПДП-3 | ППР-105 | 100 | 125 | 22×22 | 38:1 | 280 | 60 | 600 |
| РПДП-3 | ППР-125 | 125 | 150-200 | 22×22 | 38:1 | 280 | 60 | 600 |
| РПДП-4 | ППР-140 | 150 | 250 | 27×27 | 54:1 | 320 | 90 | 1000 |
| РПДП-4 | ППР-160 | 150 | 300 | 27×27 | 54:1 | 320 | 90 | 1000 |
| РПДП-5 | ППР-190 | 200 | 350 | 36×36 | 80:1 | 400 | 120 | 2000 |
| РПДП-5 | ППР-210 | – | 400 | 36×36 | 80:1 | 400 | 140 | 2000 |
| РПДП-6 | ППР-240 | – | 450-500 | 46×46 | 78:1 | 500 | 140 | 3500 |
| РПДП-6 | ППР-270 | – | 450-500 | 46×46 | 78:1 | 500 | 140 | 3500 |
| РПДП-6 | ППР-300 | – | 600 | 46×46 | 78:1 | 500 | 200 | 3500 |
| РПДП-6 | ППР-350 | – | 700 | 46×46 | 78:1 | 500 | 200 | 3500 |
Все модификации
| Артикул | Посад.отверстие крана, мм | Срок поставки | Стоимость |
|---|---|---|---|
| E90016 | 14x14 | Со склада | 15518 руб. |
| E90017 | 17x17 | Под заказ к 2024.07.25 | 19046 руб. |
| E90018 | 22x22 | Под заказ к 2024.07.25 | 26921 руб. |
| E90019 | 27x27 | 120 дней | 38362 руб. |
| E90020 | 36x36 | 120 дней | 69446 руб. |
| E90021 | 46x46 | 120 дней | 79369 руб. |
| E90022 | 55x55 | 120 дней | 164021 руб. |
* Данные указаны для давления 0,7 МПа
| Габаритные размеры |
 |
| Размер, мм | Модель ручного привода-дублера | |||||
| РПДП-1 | РПДП-2 | РПДП-3 | РПДП-4 | РПДП-5 | РПДП-6 | |
| A | 70 (F07) | 102 (F10) | 125 (F12) | 140 (F14) | 140 (F14) | 165 (F16) |
| B | 14×14 | 17×17 | 22×22 | 27×27 | 36×36 | 46×46 |
| C | 50 (F05) | 70 (F07) | 70 (F07) | 102 (F10)/125 (F12) | 140 (F14) | 165 (F16) |
| D | 57 | 70 | 88 | 108 | – | – |
| E | 14 | 22 | 22 | 30 | 43 | 48 |
| F | 121 | 133 | 147 | 194,5 | 208 | 233 |
| G | 22 | 22 | 32 | 32 | 45 | 50 |
| H | 14×14 | 17×17 | 22×22 | 27×27 | 36×36 | 46×46 |
| N | 115 | 135 | 156 | 202 | 256 | 298 |
| J | 70 (F07) | 102 (F10) | 125 (F12) | 140 (F14) | 140 (F14) | 165 (F16) |
| L | 180 | 220 | 246 | 330 | 397 | 468 |
| M | 71 | 92,3 | 106 | 147,8 | 165 | 207 |
| K | 50 (F05) | 70 (F07) | 102 (F10) | 102 (F10)/125 (F12) | 140 (F14) | – |
| ∅ штурвала | 180 | 200 | 280 | 320 | 400 | 500 |
| Вес, кг | 3 | 4,5 | 6,9 | 13,7 | 33 | 45 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.55 Мб |  |
Угол поворота штурвала:
—
90° ± 5°
Диаметр колеса:
—
180...500 мм
Посадочное отверстие крана:
—
14×14 мм, 17×17 мм, 22×22 мм, 27×27 мм, 36×36 мм, 46×46 мм
Передаточное соотношение:
—
26:1, 28:1, 38:1, 54:1, 78:1
Крутящий момент на штурвале:
—
60...200 Н·м
Крутящий момент на валу:
—
150...3500 Н·м
