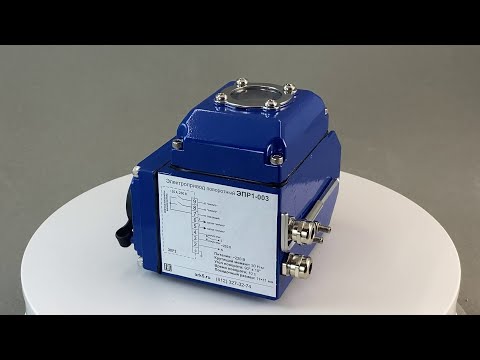

Электропривод поворотный для кранов ЭПР1
Электропривод поворотный ЭПР1 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.
Особенности
- Привод устанавливается вертикально присоединением ISO 5211 вниз
- Высокий крутящий момент
- Встроенная защита от перегрева
- Конечные выключатели для отключения двигателя в крайних положениях
- Отдельная цепь с конечными выключателями для подключения/отключения внешней нагрузки
- Механическое ограничение поворота выходного вала (два настраиваемых упора)
- Самоблокировка осуществляется с помощью червячной передачи
- Индикатор положения затвора
- Смазка всех механических передач рассчитана на весь срок службы
- Возможность подключения контроллера ЭПР-1Т для управления ЭПР1 током 4...20 мА (при наличии встроенного потенциометра)
Технические характеристики
| Параметр | Значение |
| Тип двигателя | Асинхронный |
| Питание | ~220 В, =24 В или от трехфазной сети ~380 В |
| Конечные выключатели | ~10 A, 250 B |
| Угол поворота выходного вала* | 90° ± 10° |
| Механическое ограничение поворота выходного вала | 2 настраиваемых упора |
| Защита от перегрева/рабочая температура двигателя | Встроенная термозащита: вкл. +120°C ± 5°C/ откл. +97°C ± 5°C |
| Виброустойчивость | 0,2...34 Гц в течение 30 мин |
| Кабельные вводы | 2 шт., M18 |
| Условия эксплуатации | −20...+70°C, ≤ 90%RH |
* Привод имеет возможность поворота выходного вала на угол более 90° (до 270° ± 10°).
Это достигается настройкой механических упоров и обязательной перенастройкой кривошипных кулачков, отключающих питание двигателя в конечной точке. Несоблюдение этого условия приведет к выходу из строя электродвигателя.
Настройка должна производиться квалифицированным специалистом! При самостоятельной перенастройке угла поворота привод снимается с гарантии!
Модификации
| Модель привода | Крутящий момент, Н∙м | Время поворота на 90°, с | Посадочный размер | Вес, г | |
| Квадрат | Глубина | ||||
| ЭПР1-003 | 30 | 10 для ~220 В | 11×11 | 15,5 | 2100 |
| ЭПР1-008 | 80 | 15 для =24 В, 30 для ~220 В и ~380 В | 14×14 | 18 | 3400 |
| ЭПР1-015 | 150 | 15 для =24 В, 30 для ~220 В и ~380 В | 17×17 | 22,5 | 4600 |
| ЭПР1-060 | 600 | 30 для =24 В, 40 для ~220 В, 35 для ~380 В | 22×22 | 26 | 14 000 |
| ЭПР1-100 | 1000 | 40 для ~220 В | 27×27 | 32,5 | 14 500 |
Все модификации
| Артикул | Модель | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| O27721 | ЭПР1-003 | ~380 | Снято с производства | 17955 руб. |
| O27722 | ЭПР1-008 | ~380 | Под заказ к 2024.07.20 | 25270 руб. |
| O27723 | ЭПР1-015 | ~380 | Под заказ к 2024.07.20 | 28928 руб. |
| O27724 | ЭПР1-060 | ~380 | Со склада | 53200 руб. |
| O27725 | ЭПР1-100 | ~380 | 120 дней | 58520 руб. |
| O27726 | ЭПР1-003 | ~220 | Со склада | 17955 руб. |
| O27727 | ЭПР1-008 | ~220 | Со склада | 25270 руб. |
| O27728 | ЭПР1-015 | ~220 | Со склада | 28928 руб. |
| O27729 | ЭПР1-060 | ~220 | Со склада | 53200 руб. |
| O27730 | ЭПР1-100 | ~220 | Со склада | 58520 руб. |
| O27731 | ЭПР1-003 | =24 | Снято с производства | 23275 руб. |
| O27732 | ЭПР1-008 | =24 | Со склада | 30590 руб. |
| O27733 | ЭПР1-015 | =24 | Со склада | 34248 руб. |
| O27734 | ЭПР1-060 | =24 | Со склада | 58520 руб. |
| O27735 | ЭПР1-100 | =24 | Снято с производства | 63840 руб. |
Таблица выбора электропривода ЭПР1
| Модель привода | Max Ду крана КПР, мм | |||||||||
| -2 | -3 | -2Ф | -3Ф | -Т3 | -Т3Ф | -Б7 | ||||
 |  |  |  |  |  |  | ||||
| ЭПР1-003 | 15-32 | 15-32 | 8-32 | – | – | |||||
| ЭПР1-008 | 40-50 | 40-50 | 40-50 | – | 50-100 | |||||
| ЭПР1-015 | 65-80 | 65-80 | 65-100 | 65-80 | 50-65 | 125 | ||||
| ЭПР1-060 | 100 | 100 | – | 100 | 80-100 | 150-250 | ||||
| ЭПР1-100 | – | – | – | 80-100 | 300-350 | |||||
Рекомендуется устанавливать на кран либо соответствующий ему тип ЭПР1 из таблицы, либо следующий за ним. То есть на кран КПР-2-032 можно поставить ЭПР1-003, а при необходимости (высокое давление среды, срочная замена и т.д.) возможно установить ЭПР1-008.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.
| Габаритные размеры |
 |
| Модель | X | Y | Z | A | n-B | C | n-D | E | F | M×M |
| ЭПР1-003 | 123 | 125 | 117 | ∅ 50 | 4-М6 | ∅ 36 | 4-М5 | 50 | 50 | 11×11 |
| ЭПР1-008 | 161 | 146 | 125 | ∅ 70 | 4-М8 | ∅ 50 | 4-М6 | 70 | 70 | 14×14 |
| ЭПР1-015 | 189 | 161 | 132 | ∅ 70 | 4-М8 | ∅ 50 | 4-М6 | 100 | 90 | 17×17 |
| ЭПР1-060 | 268 | 209 | 169 | ∅ 125 | 4-М12 | ∅ 102 | 4-М10 | 140 | 130 | 22×22 |
| ЭПР1-100 | 268 | 209 | 169 | ∅ 125 | 4-М12 | ∅ 102 | 4-М10 | 140 | 130 | 27×27 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.06.2023 | 1.61 Мб |  |
