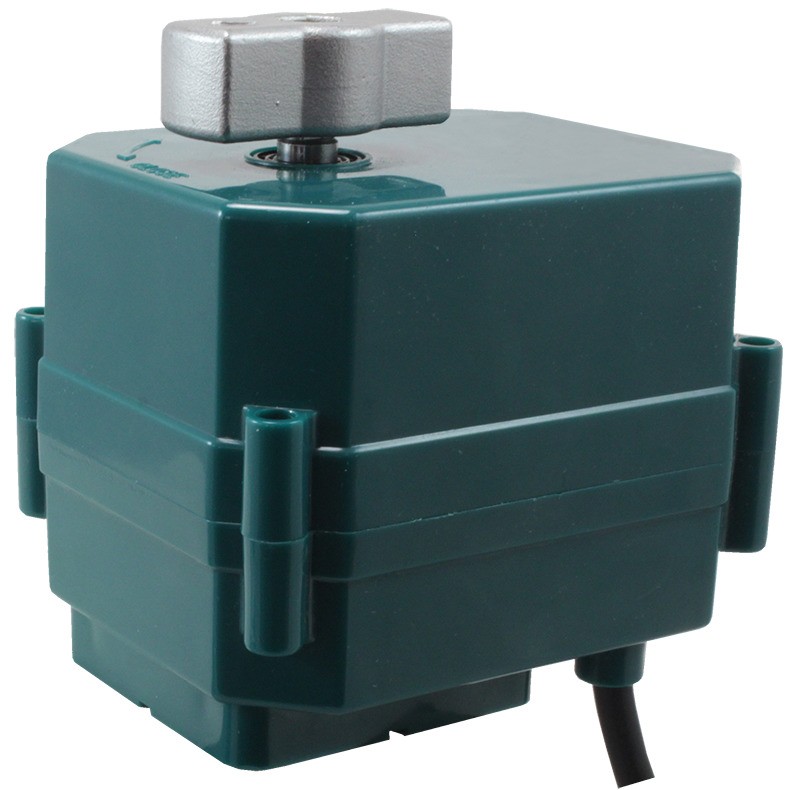

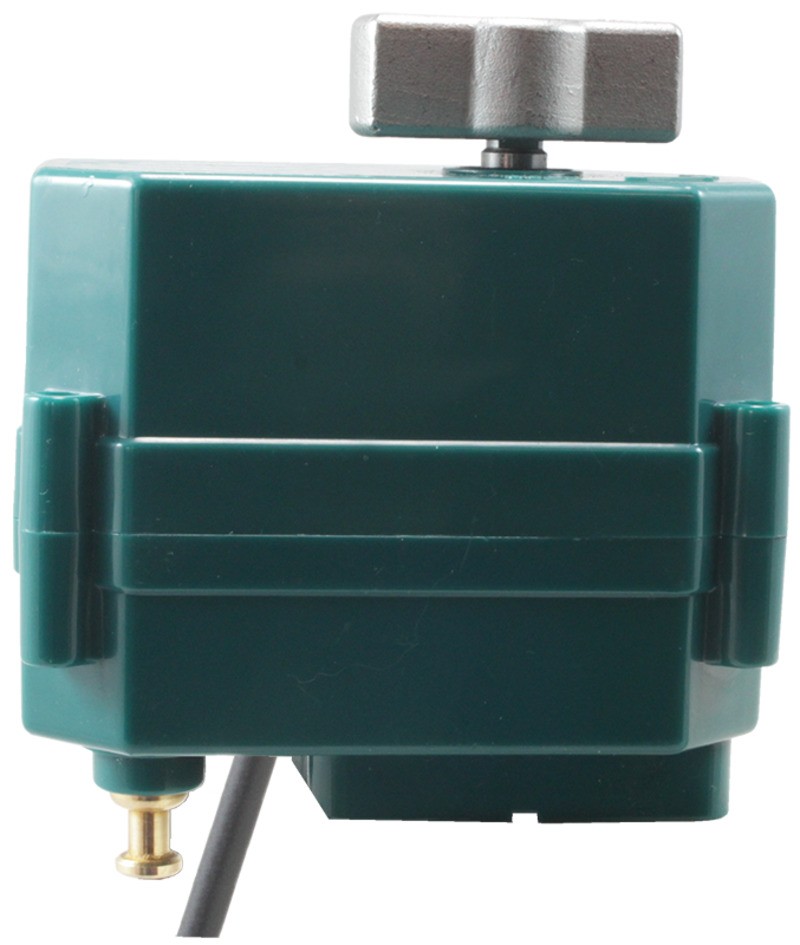

Электропривод поворотный для кранов ЭПР2М
Новинка Рекомендуем

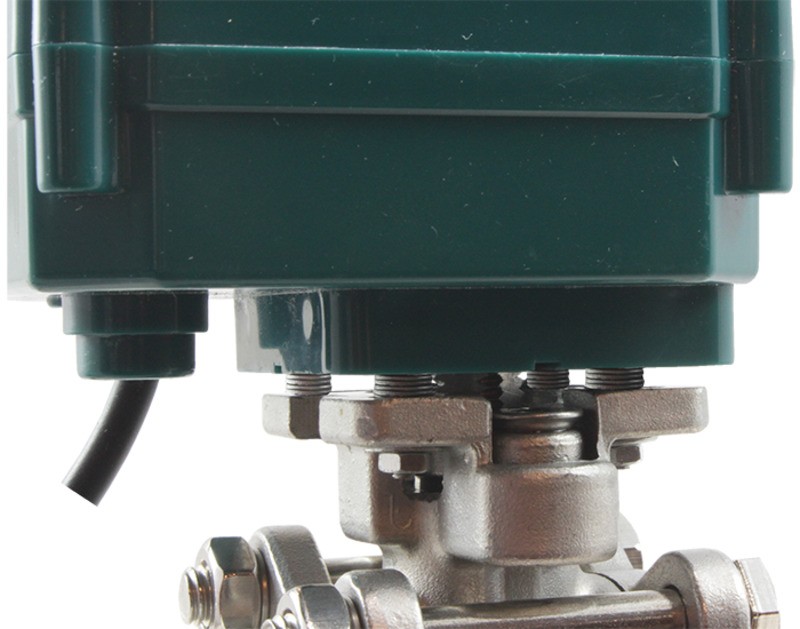

Электроприводы ЭПР2М устанавливаются на шаровые краны, имеющие присоединительную площадку по стандарту ISO 5211, для управления потоком рабочей среды в трубопроводе.
Шаровые краны в сборе с электроприводами ЭПР2М широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности
- Приводы устанавливаются на краны ISO 5211: КПР-1 с Ду от 15 до 50 мм
- Автоматическое или ручное управление краном
- Автоматическое отключение при достижении крайних положений
- Компактные размеры
- Долгий срок службы
- 3-проводная схема подключения
- Длина кабеля для подключения: 260 мм
Технические характеристики
| Параметр | Значение |
| Время поворота на 90° | 13 с для =10...35 В; 18...19 с для ~220 В |
| Крутящий момент | 10 Н∙м |
| Питание, ток, мощность | =10...35 В, 80 мА раб. (900 мА пик.), 3 Вт; ~220 В, 15 мА, 18 ВА |
| Схема подключения | 3-проводная |
| Размеры присоединительных фланцев привода | ∅36 мм (F03) и ∅50 мм (F05) |
| Присоединение | Стандарт ISO 5211 |
| Степень пылевлагозащиты | IP65 |
| Длина кабеля | 260 мм |
| Габаритные размеры | 104×87×71 мм |
| Вес | 497 г |
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| O25952 | ~220 | Со склада | 13632 руб. |
| O25953 | =10…35 | Со склада | 9310 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации ЭПР2М | 11.10.2022 | 0.97 Мб |  |
Время поворота на 90°:
—
13 с для =10...35 В; 18...19 с для ~220 В
Крутящий момент:
—
10 Н∙м
Размеры присоединительных фланцев привода:
—
∅36 мм (F03) и ∅50 мм (F05)
Присоединение:
—
по стандарту ISO 5211
Степень пылевлагозащиты:
—
IP67

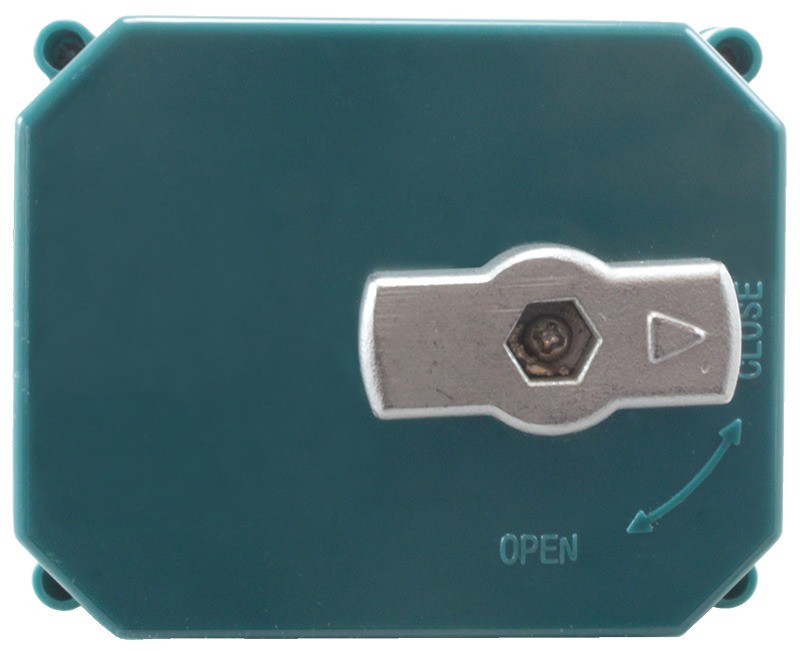

Ручной дублер:
—
указатель положения крана
Питание:
—
~220 В, =10...35 В
