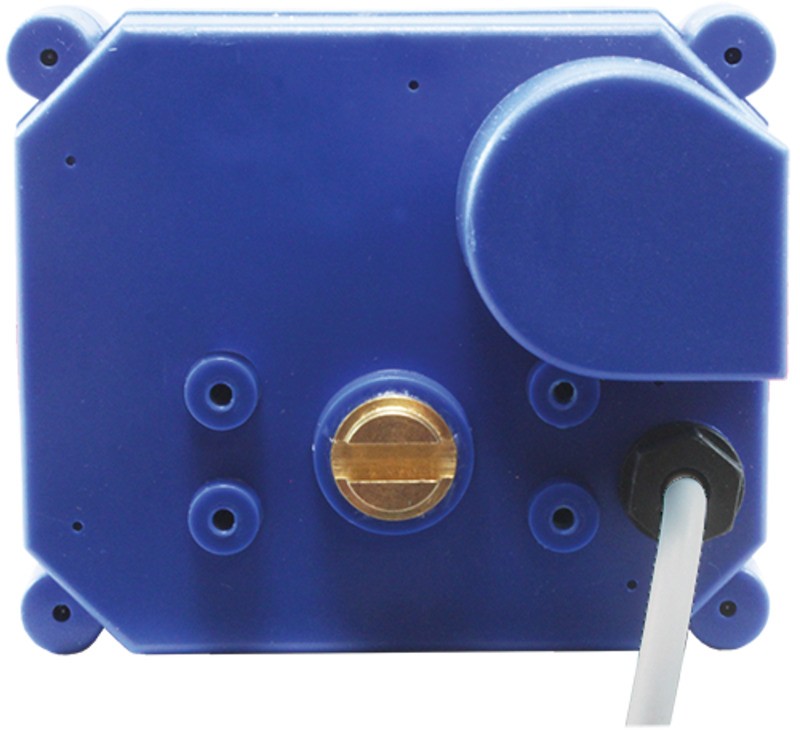

Электропривод для кранов AR330D

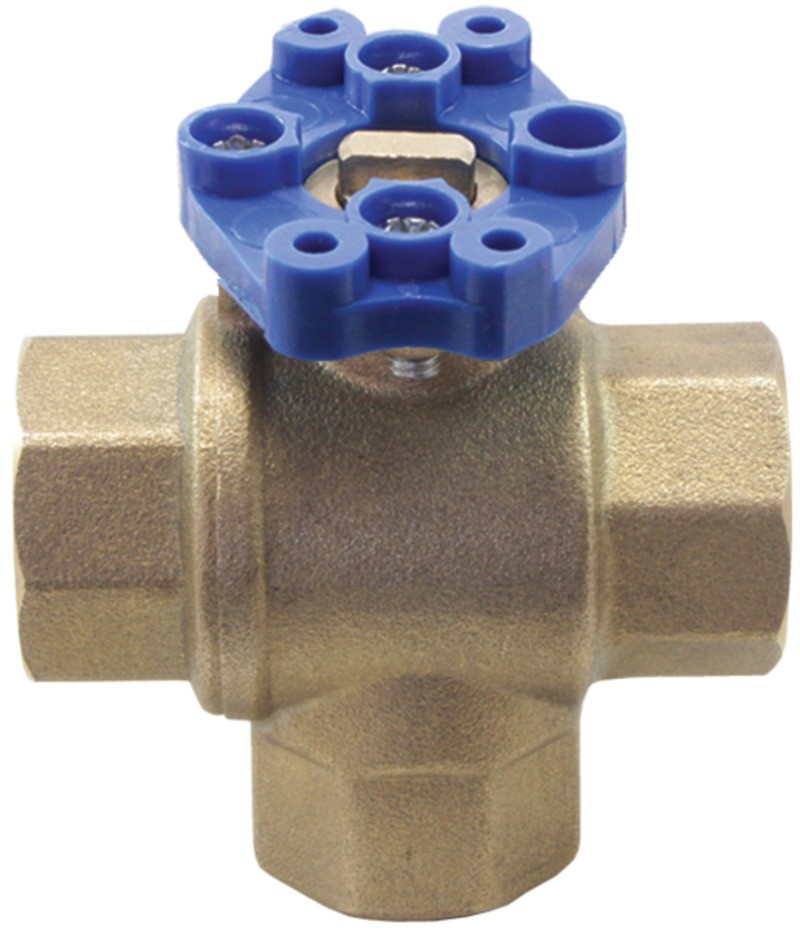

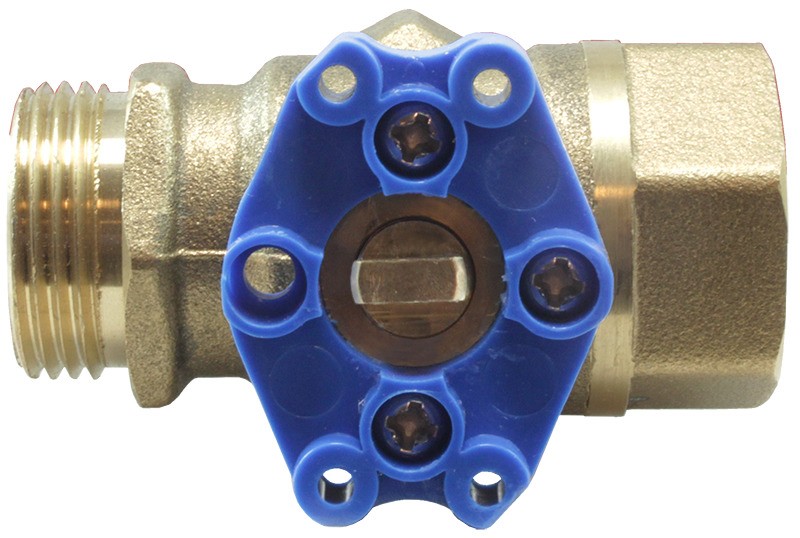

Электропривод AR330D устанавливается на шаровые краны AR330-2 и AR330-3 с целью управления потоком рабочей среды в трубопроводе
Особенности

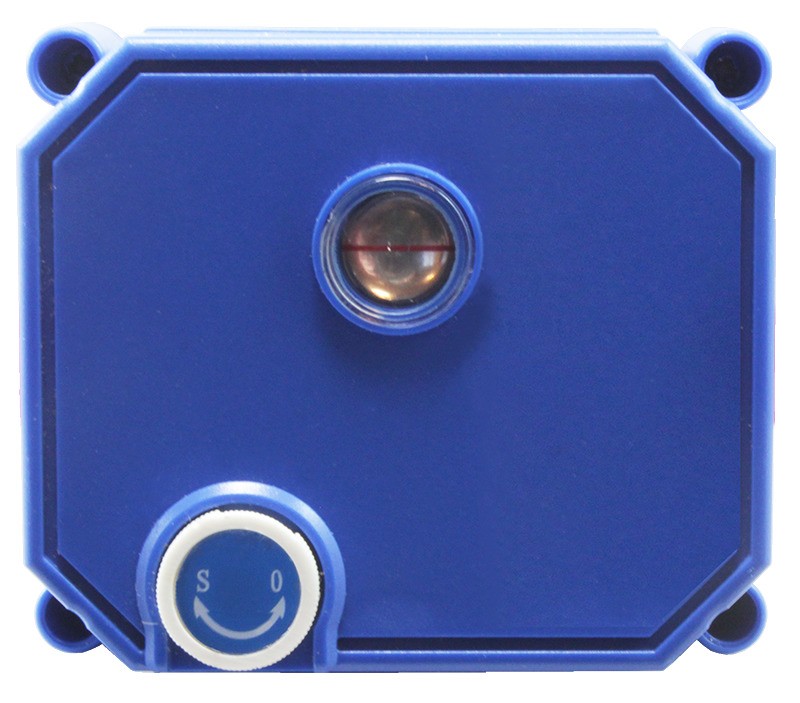

- Индикатор положения затвора
- Автоматическое отключение при достижении конечного положения
- Долгий срок службы

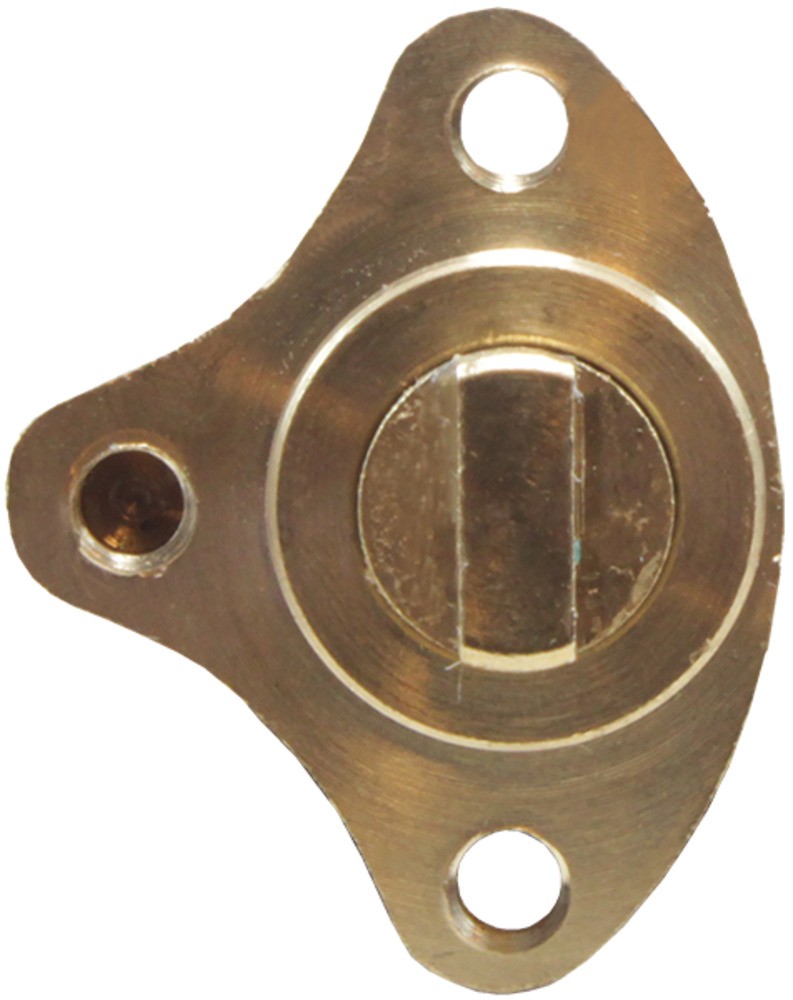

Обратите внимание: привод поставляется без монтажной площадки. Монтажная площадка входит в комплект поставки крана в сборе с электроприводом (AR330-2, AR330-3).
Технические характеристики
| Параметр | Значение | ||
| Время полного поворота | 5 с | ||
| Угол поворота | 90° (вращение в обоих направлениях) | ||
| Крутящий момент | 2,5 Н·м | ||
| Степень защиты | IP65 | ||
| Питание | =5 В | =9...24 В | |
| Ток | 150 мА | 180 мА | |
| Мощность | 2 Вт | ||
| Схема подключения | 3-проводная | ||
| Длина кабеля | 350 мм | ||
| Вес | 230 г | ||
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| D16501 | =9…24 | Со склада | 4322 руб. |
| D16502 | =5 | Со склада | 3824 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.10.2022 | 1.14 Мб |  |
Время открытия/закрытия:
—
Угол поворота:
—
90° (вращение в обоих направлениях)
Крутящий момент:
—
2,5 Н·м
Питание, ток, мощность:
—
Схема подключения:
—
3-проводная
Присоединение привода к крану:
—
Длина кабеля для подключения:
—
350 мм
Степень пылевлагозащиты:
—
Время полного поворота:
—
5 с
Питание:
—
=5 В, =9...24 В
Степень защиты:
—
IP65
Диапазон цикла включения/отключения подачи рабочей среды:
—
Управление:
—
Диаметр штока:
—
Номинальный крутящий момент:
—
Количество фаз:
—
Мощность:
—
Ток:
—

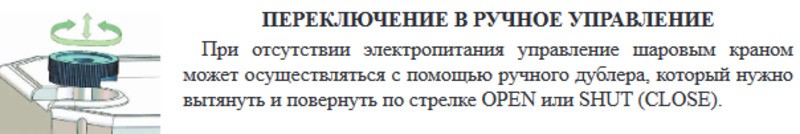

Ручной дублер:
—
