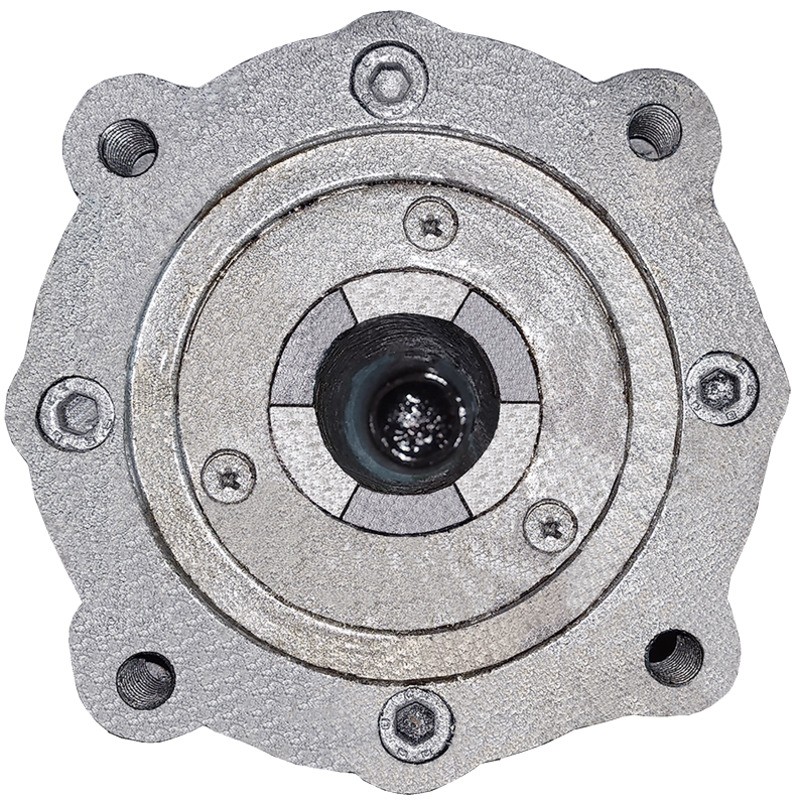

Электропривод многооборотный ЭПМ2
Электропривод многооборотный ЭПМ2 применяется для позиционного управления задвижками КЗРК-12НФ, КЗРК-14ВФ, КЗРШ-15ВФ и другими видами запорной арматуры.
Электропривод рассчитан для работы в повторно-кратковременном режиме с продолжительностью включения до 10 минут. Питание осуществляется от трехфазной сети переменного тока 380 В и частотой 50 Гц.
Особенности
- Возможность работы в системах автоматического управления
- Универсальное монтажное положение
- Ручной дублер, используемый в случае отказа электропитания или для настройки электропривода
- Переключатель между ручным и автоматическим управлением
- Закрытие и открытие затвора арматуры нажатием пусковых кнопок
- Остановка затвора арматуры в любом промежуточном положении нажатием кнопки «Стоп»
- Автоматическое отключение при достижении установленного крутящего момента на выходном валу в положениях «закрыто», «открыто» или при аварийной остановке подвижных частей
- Сигнализация при достижении крайних положений затвора арматуры и при срабатывании двусторонней муфты ограничения крутящего момента
- Конечные выключатели для отключения питания двигателя в крайних положениях
- Индикатор положения затвора
- Защита от перегрева
- Смазка всех механических передач рассчитана на весь срок службы
Технические характеристики
| Параметр | Значение |
| Диаметр штока | 28...75 мм |
| Тип электродвигателя | Асинхронный |
| Питание | ~380 В, 50 Гц |
| Max время непрерывной работы | 10 мин |
| Защита | IP57 |
| Кабельные вводы | 2 шт., M27×1,5 |
| Условия эксплуатации | −20...+60°C, ≤ 90%RH |
Модификации
| Модель привода ЭПМ2 | ∅ штока, мм | ∅ муфты, мм | Ном. крутящий момент, Н∙м | Max настраиваемое число оборотов, необходимое для открытия/закрытия арматуры, об. | Частота вращения вала, об./мин | Мощность, кВА | Ток, А | Max Ду задвижки, мм |
| -010 | 28 | 45 | 100 | 50 | 36 | 0,37 | 1,6 | 50-65 |
| -015 | 28 | 45 | 150 | 50 | 36 | 0,55 | 2,4 | 80 |
| -020 | 40 | 58 | 200 | 50 | 36 | 0,75 | 3 | 100-150 |
| -030 | 40 | 58 | 300 | 50 | 24 | 0,75 | 3 | 200-250 |
| -045 | 48 | 72 | 450 | 120 | 36 | 1,5 | 4,5 | 300 |
| -060 | 48 | 72 | 600 | 120 | 36 | 2,2 | 6,5 | 300 |
| -090 | 60 | 82 | 900 | 120 | 36 | 3 | 9 | 350 |
| -120 | 60 | 82 | 1200 | 120 | 24 | 3 | 9 | 400 |
| -180 | 70 | 98 | 1800 | 150 | 36 | 5,5 | 14 | – |
| -250 | 70 | 98 | 2500 | 150 | 24 | 7,5 | 14 | – |
| -350 | 75 | 118 | 3500 | 150 | 18 | 7,5 | 19 | – |
| -500 | 75 | 118 | 5000 | 150 | 18 | 10 | 26 | – |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| E60855 | ЭПМ2-010 | Снято с производства | 83332 руб. |
| E60856 | ЭПМ2-015 | Со склада | 85715 руб. |
| E60857 | ЭПМ2-020 | Снято с производства | 88095 руб. |
| E60858 | ЭПМ2-030 | Снято с производства | 90475 руб. |
| E60859 | ЭПМ2-045 | Снято с производства | 128572 руб. |
| E60860 | ЭПМ2-060 | Снято с производства | 130952 руб. |
| E60861 | ЭПМ2-090 | Снято с производства | 150000 руб. |
| E60862 | ЭПМ2-120 | Снято с производства | 154762 руб. |
| E60863 | ЭПМ2-180 | Снято с производства | 254762 руб. |
| E60864 | ЭПМ2-250 | Снято с производства | 259525 руб. |
| E60865 | ЭПМ2-350 | Снято с производства | 676190 руб. |
| E60866 | ЭПМ2-500 | Снято с производства | 700000 руб. |
| Габаритные размеры |
 |
| Размеры, мм | Модель привода ЭПМ2 | |||||||||||
| -010 | -015 | -020 | -030 | -045 | -060 | -090 | -120 | -180 | -250 | -350 | -500 | |
| ∅ d1* | 28 | 28 | 40 | 40 | 48 | 48 | 60 | 60 | 70 | 70 | 75 | 75 |
| ∅ d2** | 45 | 45 | 58 | 58 | 72 | 72 | 82 | 82 | 98 | 98 | 118 | 118 |
| ∅ D | 145 | 145 | 185 | 185 | 225 | 225 | 275 | 275 | 330 | 330 | 380 | 380 |
| ∅ D1 | 120 | 120 | 160 | 160 | 195 | 195 | 235 | 235 | 285 | 285 | 340 | 340 |
| ∅ D2 | 90 | 90 | 125 | 125 | 150 | 150 | 180 | 180 | 220 | 220 | 280 | 280 |
| F | 441 | 441 | 441 | 441 | 552 | 552 | 621 | 621 | 710 | 710 | 710 | 710 |
| F1 | 235 | 235 | 235 | 235 | 270 | 270 | 315 | 315 | 322 | 322 | 408 | 408 |
| H | 320 | 320 | 320 | 320 | 425 | 425 | 456 | 456 | 585 | 585 | 649 | 649 |
| H1 | 135 | 135 | 135 | 135 | 172 | 172 | 180 | 180 | 250 | 250 | 252 | 252 |
| L | 565 | 610 | 610 | 610 | 755 | 755 | 825 | 825 | 870 | 870 | 1162 | 1162 |
| L1 | 340 | 385 | 385 | 385 | 510 | 510 | 535 | 535 | 564 | 564 | 764 | 764 |
| n-∅d | 4-М10 | 4-М10 | 4-М12 | 4-М12 | 4-∅ 18 | 4-∅ 18 | 4-∅ 22 | 4-∅ 22 | 4-∅ 26 | 4-∅ 26 | 8-∅ 22 | 8-∅ 22 |
| Вес, кг | 45 | 50 | 55 | 58 | 110 | 120 | 139 | 142 | 261 | 264 | 430 | 440 |
* Диаметр штока
** Диаметр муфты
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.96 Мб |  |
Питание:
—
~380 В, 50 Гц
Степень защиты:
—
IP57
Диаметр штока:
—
28...75 мм
Номинальный крутящий момент:
—
100...5000 Н∙м
Количество фаз:
—
3
Мощность:
—
0,37..10 кВА
Ток:
—
1,6...26 А
Ручной дублер:
—
используемый в случае отказа электропитания или для настройки электропривода
