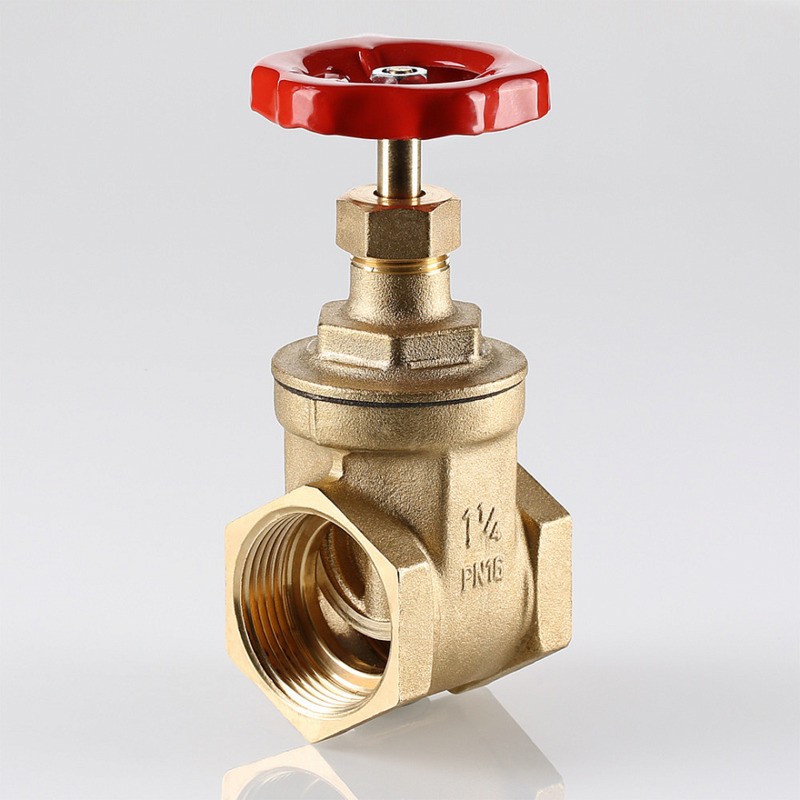

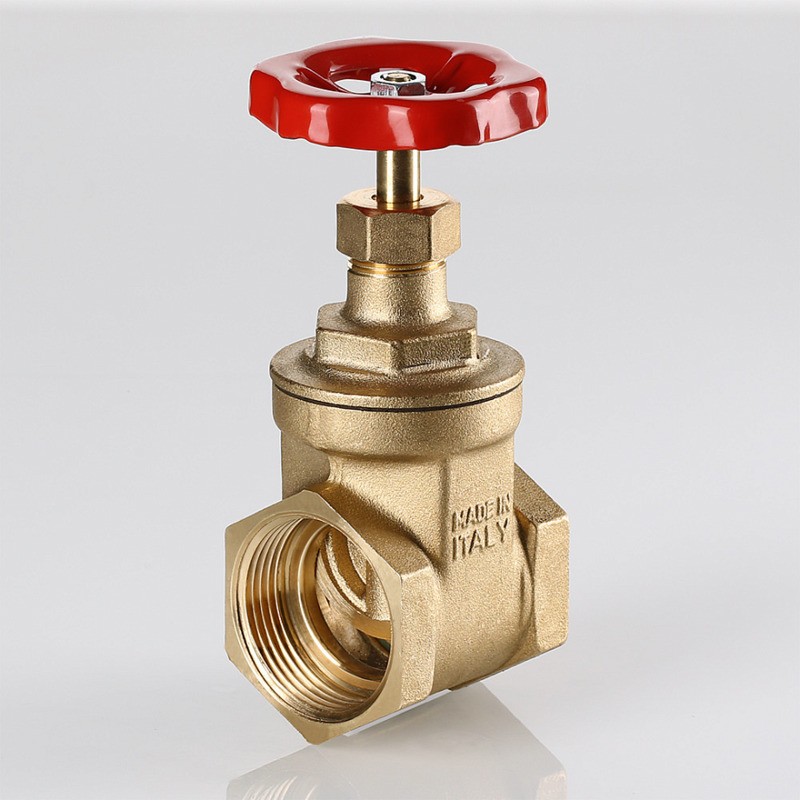

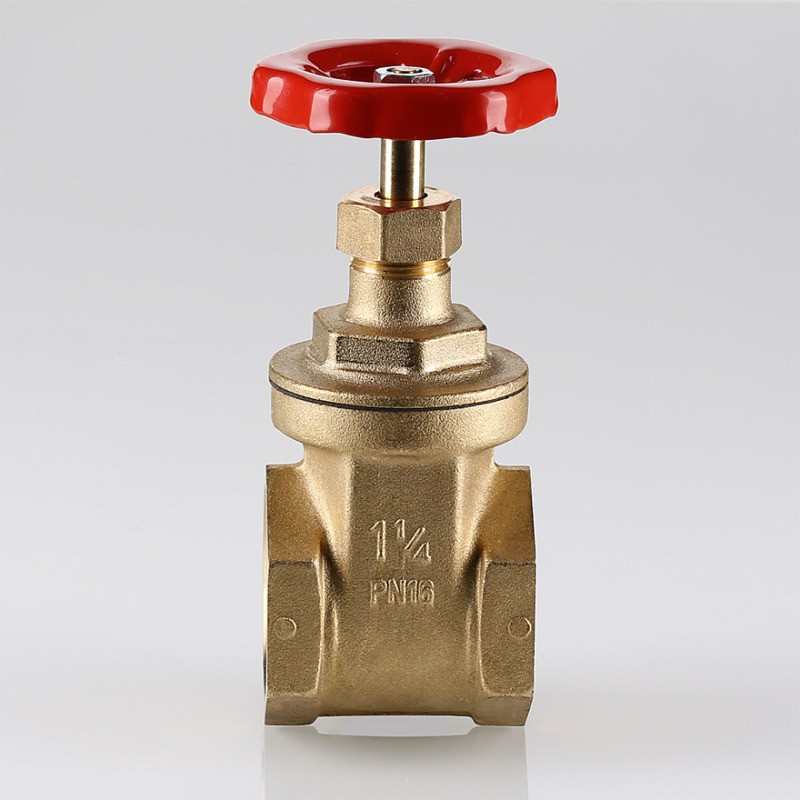

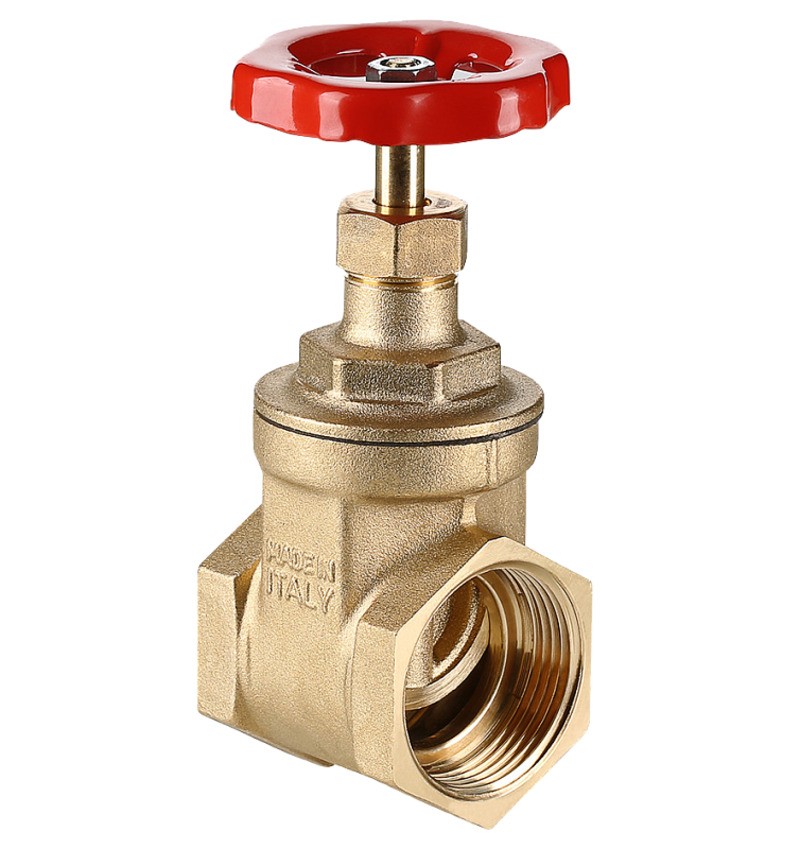

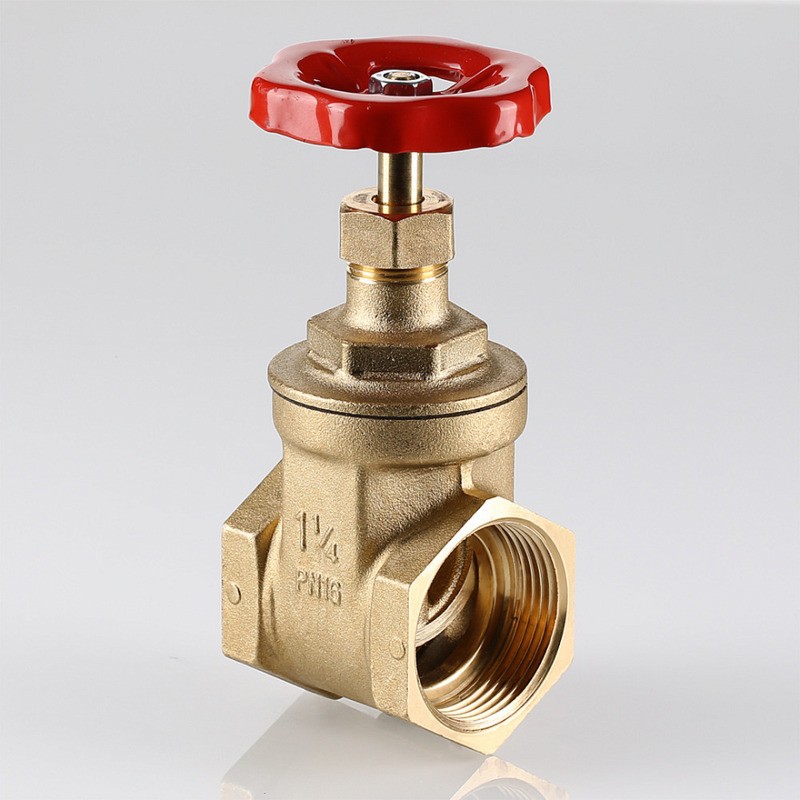

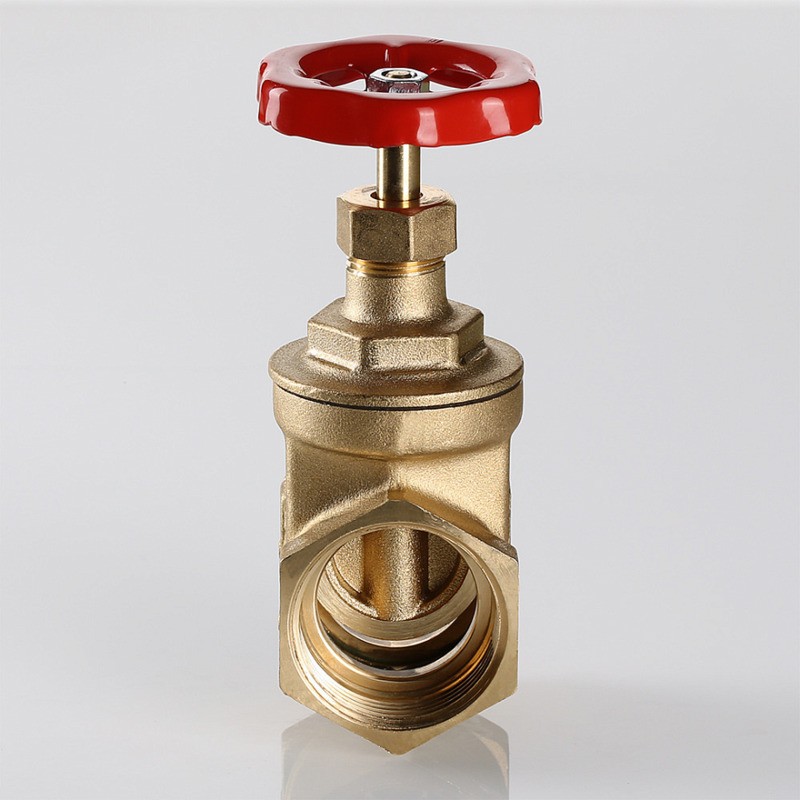

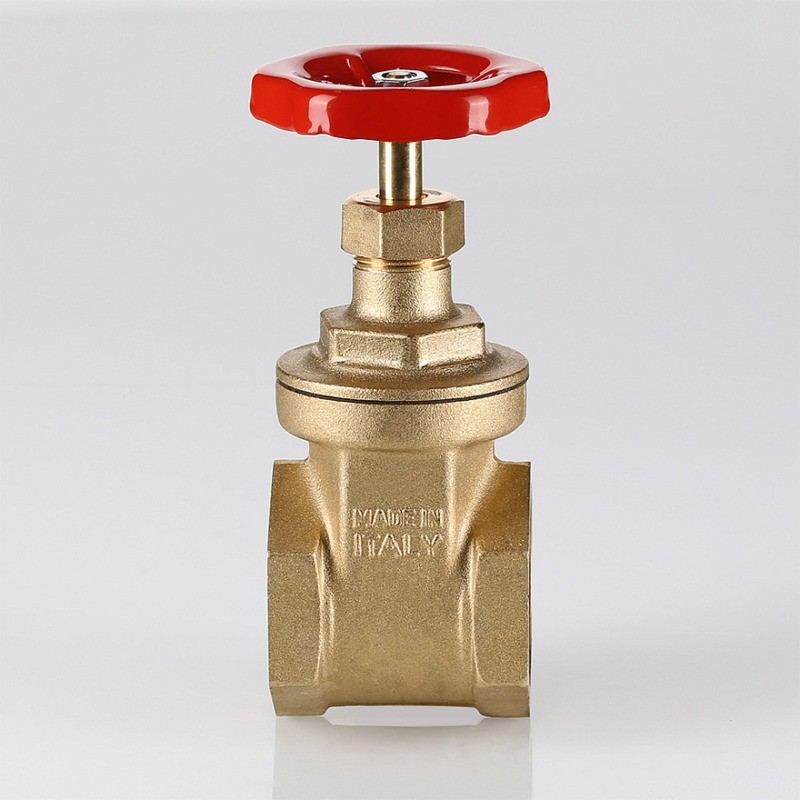

Задвижка клиновая VT.012.RG
Задвижка клиновая VT.012.RG предназначена для остановки/пуска и плавного регулирования потока рабочей среды.
Внимание! Не допускается установка задвижки на трубопроводах, транспортирующих газообразные вещества (в т.ч. воздух)
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, жидкости, неагрессивные к материалам задвижки |
| Температура рабочей среды | −10...+110°С |
| Рабочее давление | 0,0...1,6 МПа |
| Пробное давление | 0,0...2,4 МПа |
| Диаметр условного прохода | 32 мм, 40 мм, 50 мм |
| Присоединение | G1¼", G1½", G2" Резьба внутренняя-внутренняя |
| Максимальный крутящий момент, прилагаемый к маховику | 8 Нм |
| Тип по эффективному диаметру | Полнопроходная |
| Монтажное положение | Любое |
| Тип запорного органа | Дисковый клиновый затвор |
| Класс герметичности затвора по ГОСТ | «С» |
| Средний полный ресурс | 8 000 циклов |
| Средняя полная наработка на отказ | 3 000 циклов |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, г |
| VT.012.RG.07 | 32 | 128 | G1¼" | 550 |
| VT.012.RG.08 | 40 | 204 | G1½" | 690 |
| VT.012.RG.09 | 50 | 325 | G2" | 1060 |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| M33823 | VT.012.RG.07 | 32 | 1...2 недели | 2584 руб. |
| M33824 | VT.012.RG.08 | 40 | 1...2 недели | 3123 руб. |
| M33825 | VT.012.RG.09 | 50 | 1...2 недели | 5223 руб. |
| Габаритные размеры |
 |
| Размеры, мм | Присоединение | |||||
| 1 1/4" | 1 1/2" | 2" | ||||
| ØА | 60 | 70 | 80 | |||
| В | 108 | 125 | 143 | |||
| C | 51 | 58 | 63 | |||
| ØD | 32 | 37 | 47 | |||
| E | 12 | 13 | 13 | |||
| SW | 48 | 56 | 67 | |||
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 15.02.2023 | 0.55 Мб |  |
Рабочая среда:
—
вода, горячая вода, жидкости, неагрессивные к материалам задвижки
Температура рабочей среды:
—
−10...+110°С
Рабочее давление:
—
0,0...1,6 МПа
Диаметр условного прохода:
—
32 мм, 40 мм, 50 мм
Материалы:
—
латунь
Присоединение:
—
резьбовое G1¼, G1½, G2
Материал уплотнения:
—
EPDM
Рукоятка:
—
стальная с эпоксидным покрытием
