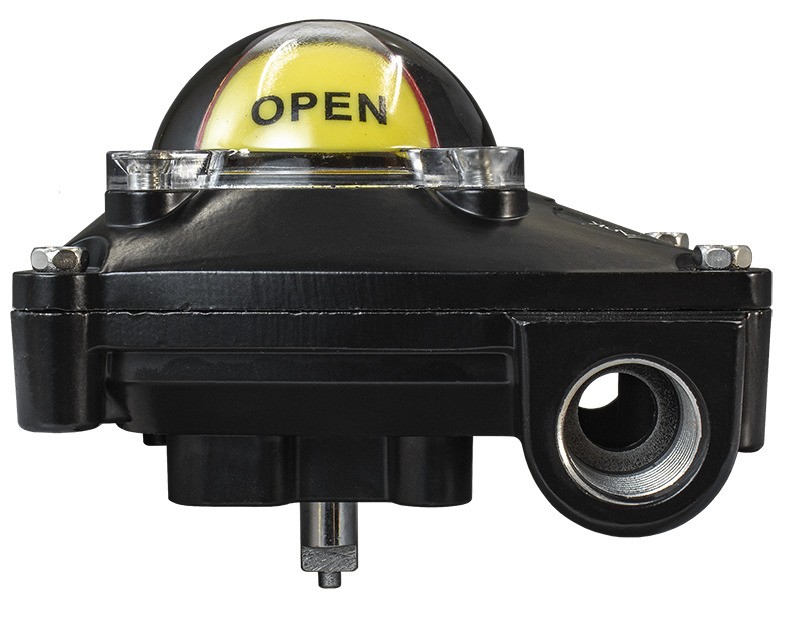

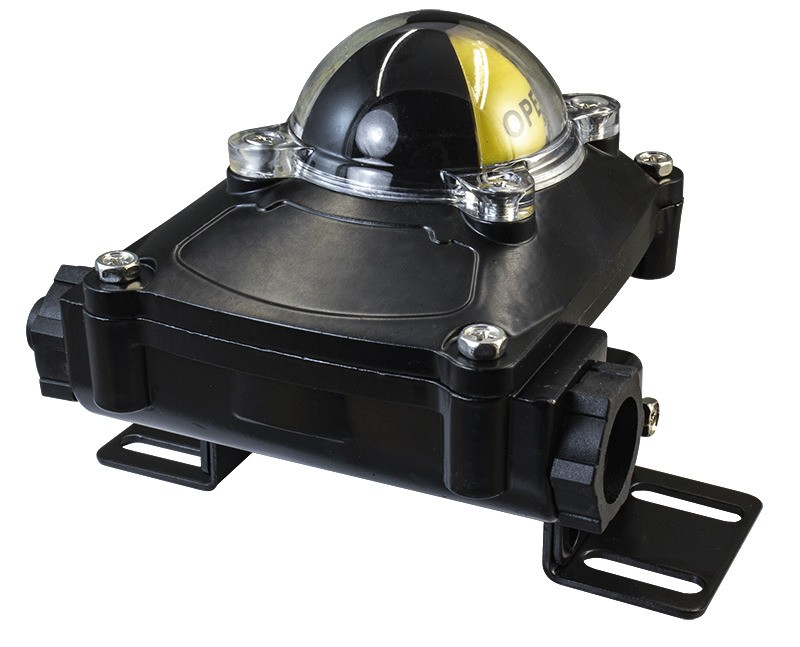

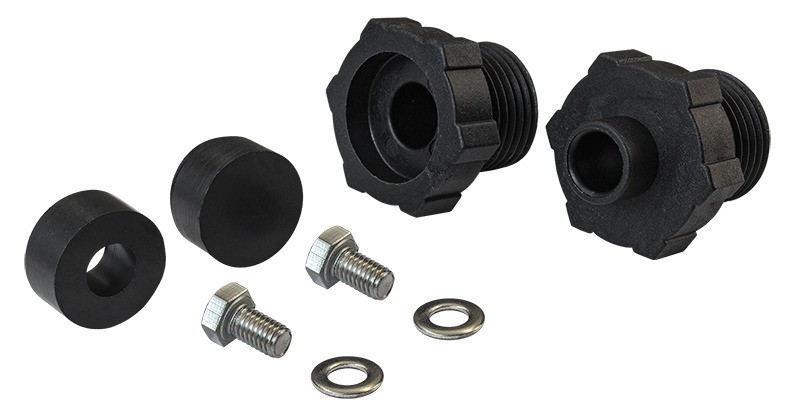

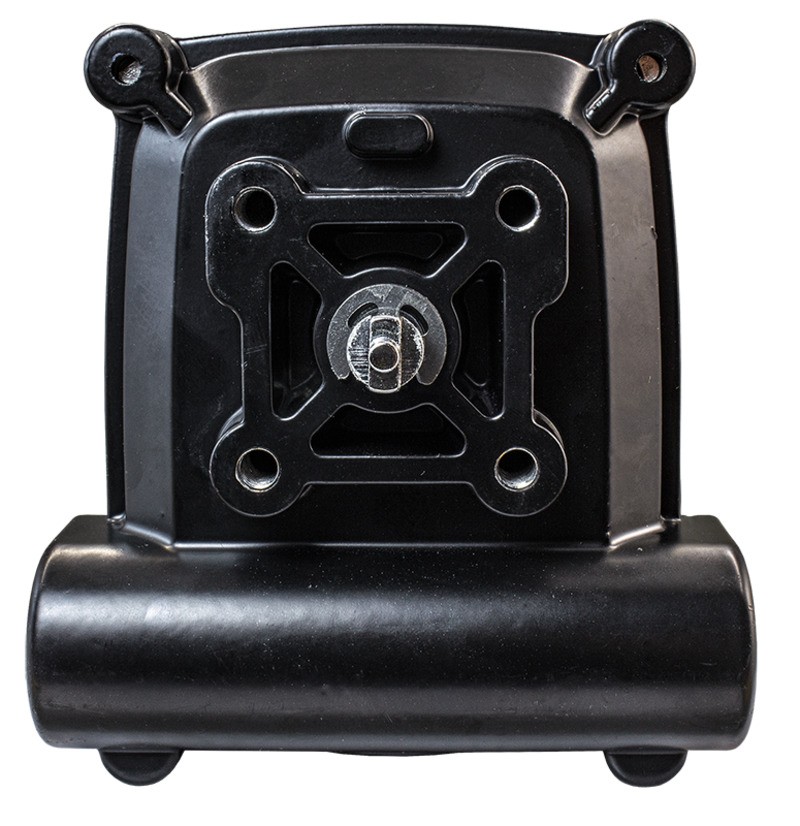

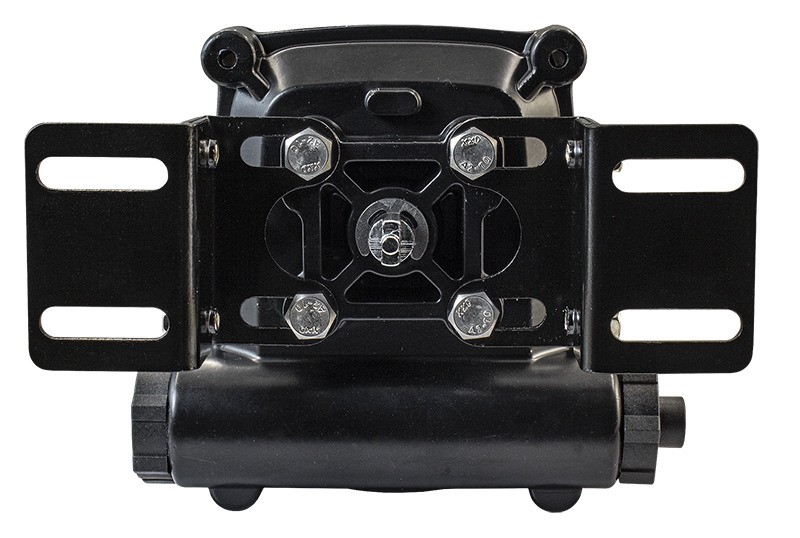

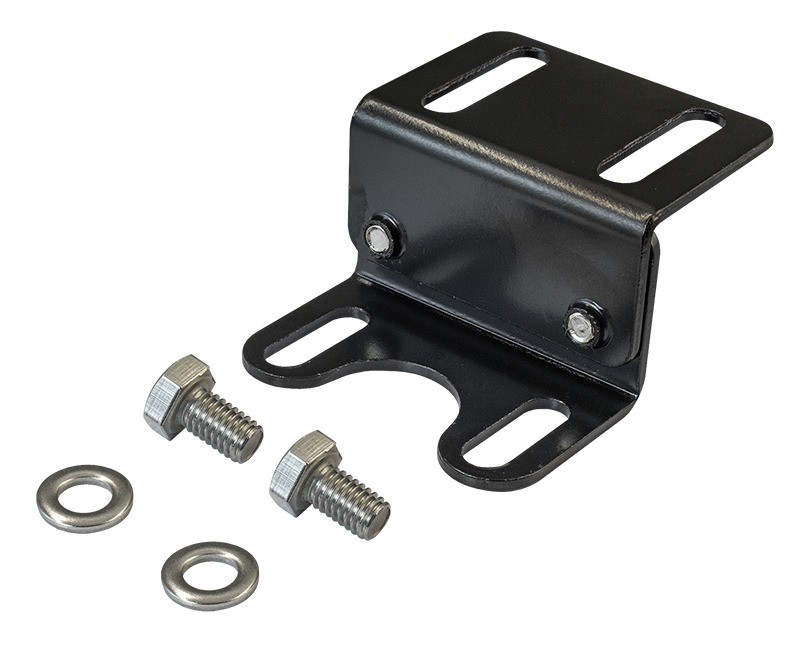

Блок индикации положения БИП
Блок индикации положения БИП предназначен для визуальной индикации положения пневмопривода и для сигнализации достижения им конечных положений
Особенности
- Наличие концевых выключателей
- Легкая установка и настройка
Технические характеристики

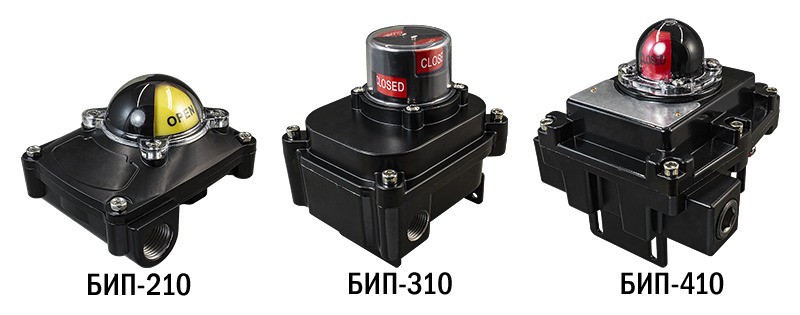

| Параметр | БИП-210 | БИП-310 | БИП-410 |
| Для привода ППР | 040...210 | 040...400 | 040...400 |
| Концевые выключатели | ~3 А, 250 В; =0,2 А, 250 В; =4 А, 30 В | ~16(3) А, 250 В; =0,3 А, 250 В | ~10 А, 250 В; =0,3 А, 250 В; =10 А, 24 В |
| Угол поворота индикатора | 0…90° | ||
| Кабельный ввод | G½" | G½" | G¾" |
| Степень защиты | IP67 | IP67 | IP67, ExdIIBT4 |
| Температура эксплуатации | −35...+70°C | ||
| Габаритные размеры | 112×101,5×110 мм | 132,5×110,5×150 мм | 140,5×153×160 мм |
Все модификации
| Артикул | Артикул | Срок поставки | Стоимость |
|---|---|---|---|
| O14054 | БИП-210 | Со склада | 3446 руб. |
| O14055 | БИП-310 | Со склада | 5760 руб. |
| O14056 | БИП-410 EX | Со склада | 11546 руб. |
| Габаритные размеры |
 |
| БИП-210 |
 |
| БИП-310 |
 |
| БИП-410 |
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.07 Мб |  |
Количество установочных мест:
—
Подсоединение пневмораспределителя:
—
Подключение:
—
Напряжение:
—
Отверстие под золотник:
—
Присоединение:
—
Модель распределителя:
—
Материал:
—
Квадрат штока:
—
Посадочный размер переходника:
—
Количество типоразмеров:
—
Для привода ППР:
—
040...400
Концевые выключатели:
—
~3 А, 250 В; =0,2 А, 250 В; =4 А, 30 В
Угол поворота индикатора:
—
0…90°
Кабельный ввод:
—
G½, G¾
Взрывозащита:
—
ExdIIBT4 (только для БИП-410 EX)
Защита:
—
IP67
