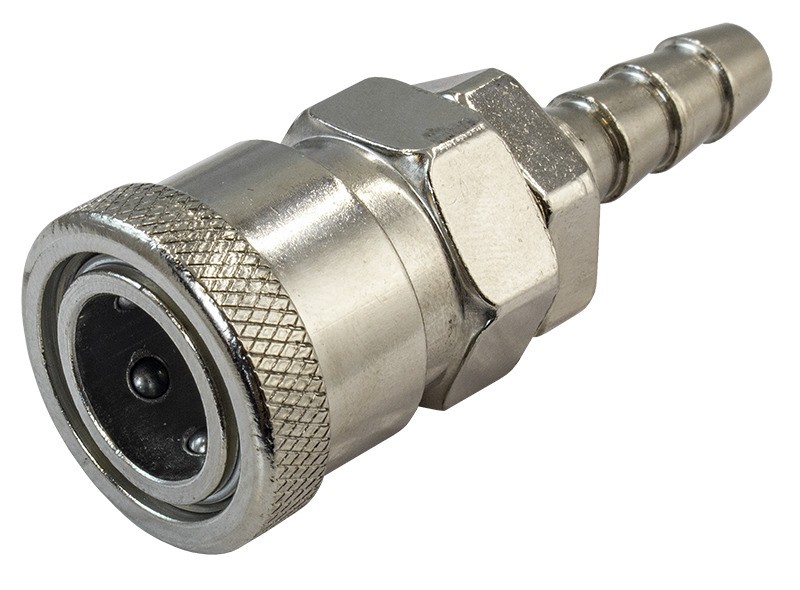

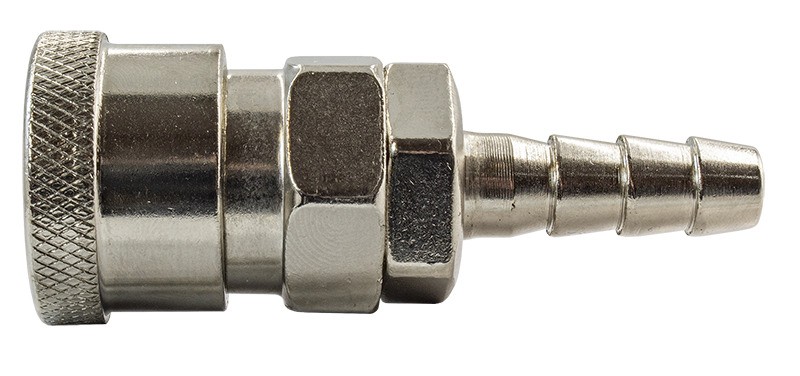

Быстроразъемные соединения СБРМ-ТН
Быстроразъемные соединения СБРМ-ТН предназначены для быстрой коммутации различных элементов пневматических систем
Технические характеристики
| Параметр | Значение |
| Тип | Мама |
| Тип присоединения | Трубка (наружное присоединение) |
| Внутренний диаметр присоединяемой трубки | ∅ 8 мм, ∅ 10 мм, ∅ 12 мм |
| Максимальное давление | 1,32 МПа |
| Рабочее давление | 0…0,9 МПа |
| Рабочая температура | 0...+60°С |
Все модификации
| Артикул | Модель | Трубка, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| K64726 | СБРМ-ТН-08 | Ø8 | Со склада | 188 руб. |
| K64727 | СБРМ-ТН-10 | Ø10 | Со склада | 239 руб. |
| K64728 | СБРМ-ТН-12 | Ø12 | Со склада | 264 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | Габаритные размеры, мм | Вес, г | ||||||||
| A | B | E | ØD | ØF | ØG | ØH | I | K | |||
| СБРМ-ТН-08 | 61,5 | 16 | 26 | 8 | 13,5 | 25 | 5 | 19 | 21 | 25×61,5×25 | 71 |
| СБРМ-ТН-10 | 61 | 16 | 26,5 | 10 | 13,5 | 25 | 6,5 | 19 | 20,5 | 25×61×25 | 72 |
| СБРМ-ТН-12 | 61 | 16 | 26 | 12 | 13 | 24 | 8,5 | 19 | 21 | 24×61×24 | 77 |
Тип:
—
мама
Тип присоединения:
—
трубка (наружное присоединение)
Рабочее давление:
—
0…0,9 МПа
Рабочая температура:
—
0...+60°С
Максимальное давление:
—
1,32 МПа
Внутренний диаметр присоединяемой трубки:
—
∅ 8 мм, ∅ 10 мм, ∅ 12 мм
