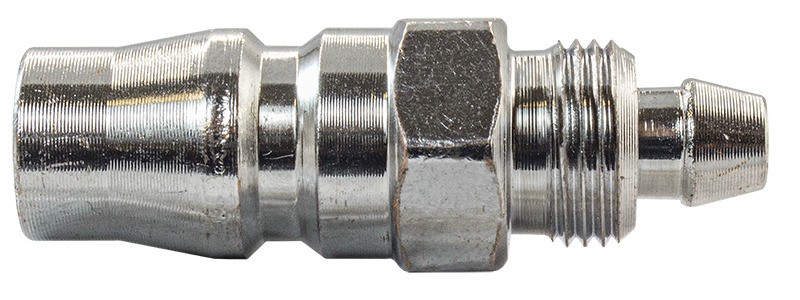

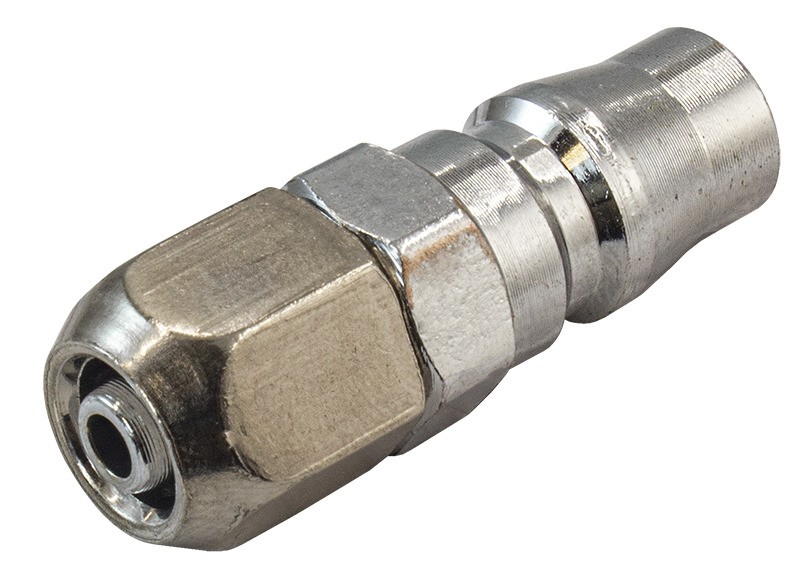

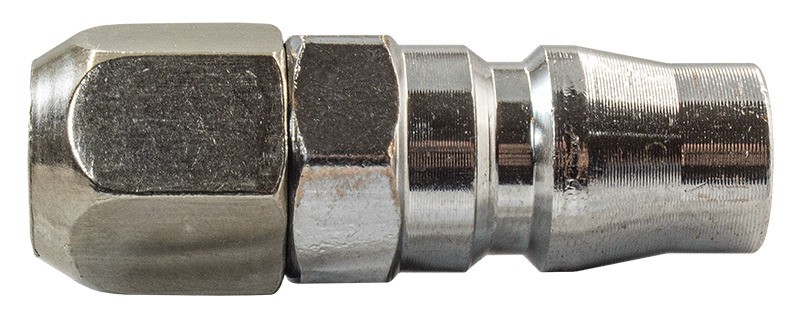

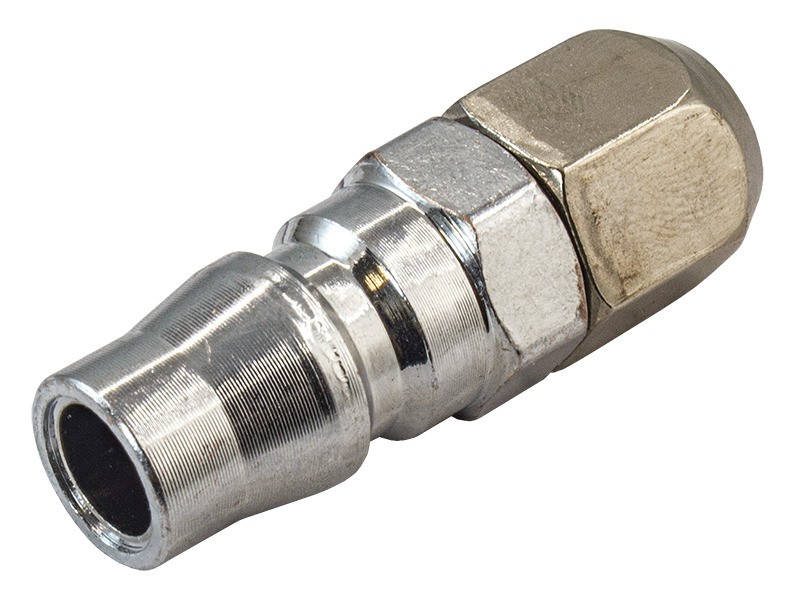

Быстроразъемные соединения СБРП-ТВ
Быстроразъемные соединения СБРП-ТВ предназначены для быстрой коммутации различных элементов пневматических систем
Технические характеристики
| Параметр | Значение |
| Тип | Папа |
| Тип присоединения | Трубка (внутреннее присоединение) |
| Наружный диаметр присоединяемой трубки | ∅ 8 мм, ∅ 10 мм, ∅ 12 мм |
| Внутренний диаметр присоединяемой трубки | ∅ 7,2 мм, ∅ 8,9 мм, ∅ 10,1 мм |
| Максимальное давление | 1,32 МПа |
| Рабочее давление | 0…0,9 МПа |
| Рабочая температура | 0...+60°С |
Все модификации
| Артикул | Трубка, мм | Срок поставки | Стоимость |
|---|---|---|---|
| O40736 | Ø6 | 120 дней | 86 руб. |
| O40737 | Ø8 | Со склада | 86 руб. |
| O40738 | Ø10 | Со склада | 102 руб. |
| O40739 | Ø12 | Со склада | 132 руб. |
| Габаритные размеры |
 |
| Модель | Размер, мм | |||||
| Наружный диаметр присоединяемой трубки ∅ A | Внутренний диаметр присоединяемой трубки ∅ J | D | F | G | H | |
| СБРП-ТВ-08 | 8 | 7,2 | 41 | 14 | 33 | 14 |
| СБРП-ТВ-10 | 10 | 8,9 | 43,5 | 15 | 30 | 16 |
| СБРП-ТВ-12 | 12 | 10,1 | 47 | 18,5 | 33 | 19 |
Тип:
—
папа
Тип присоединения:
—
трубка (внутреннее присоединение)
Присоединительная резьба:
—
Количество присоединительных позиций::
—
Рабочее давление:
—
0…0,9 МПа
Рабочая температура:
—
0...+60°С
Внешний диаметр присоединяемой трубки:
—
∅ 7,2 мм, ∅ 8,9 мм, ∅ 10,1 мм
Присоединение:
—
Присоединение шланга:
—
Тип резьбы:
—
Материал корпуса:
—
Материал:
—
Наружный диаметр присоединяемой трубки:
—
∅ 8 мм, ∅ 10 мм, ∅ 12 мм
Максимальное давление:
—
1,32 МПа
Внутренний диаметр присоединяемой трубки:
—
