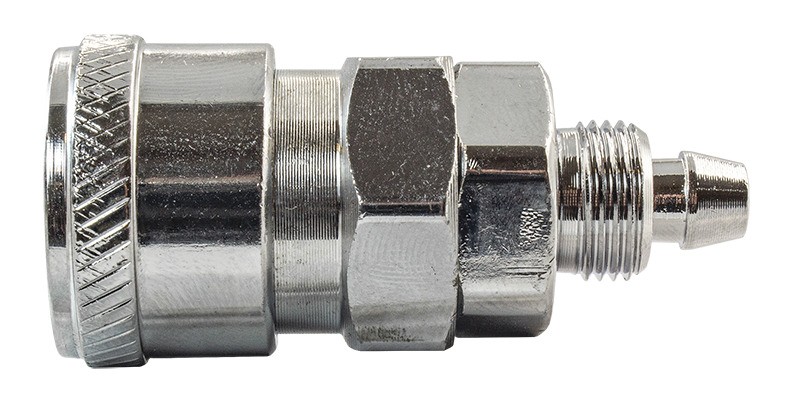

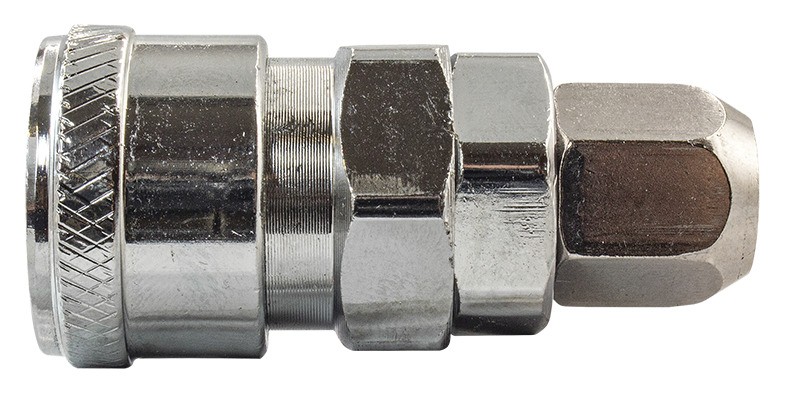

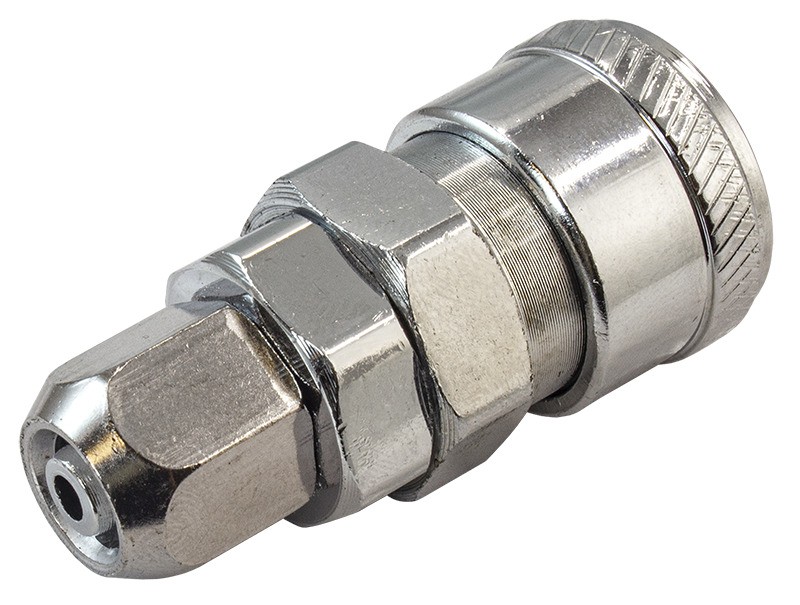

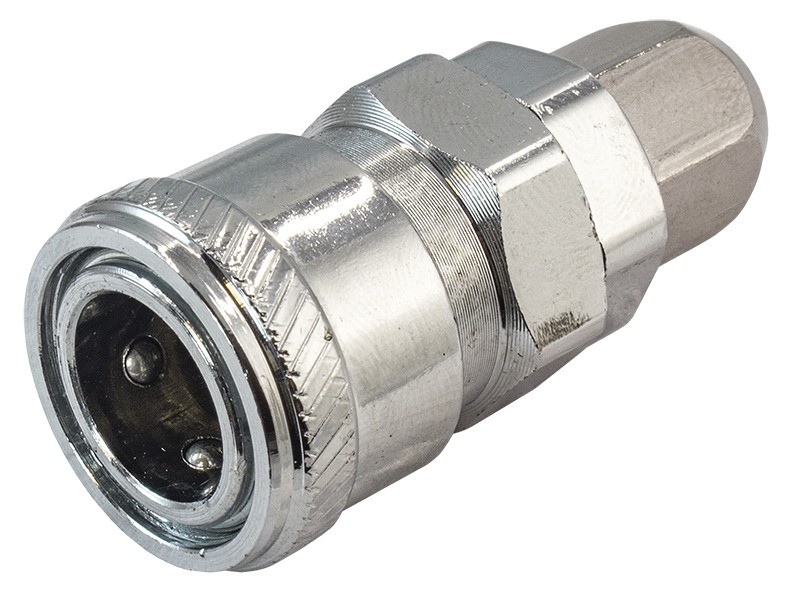

Быстроразъемные соединения СБРМ-ТВ
Быстроразъемные соединения СБРМ-ТВ предназначены для быстрой коммутации различных элементов пневматических систем
Технические характеристики
| Параметр | Значение |
| Тип | Мама |
| Тип присоединения | Трубка (внутреннее присоединение) |
| Наружный диаметр присоединяемой трубки | ∅ 8 мм, ∅ 10 мм, ∅ 12 мм |
| Максимальное давление | 1,32 МПа |
| Рабочее давление | 0…0,9 МПа |
| Рабочая температура | 0...+60°С |
Все модификации
| Артикул | Модель | Трубка, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| A20354 | СБРМ-ТВ-08 | Ø8 | Со склада | 178 руб. |
| A20355 | СБРМ-ТВ-10 | Ø10 | Со склада | 218 руб. |
| A20356 | СБРМ-ТВ-12 | Ø12 | Со склада | 249 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | |||||||
| ∅ D | ∅ R | G | Q | S | T | M | L | |
| СБРМ-ТВ-08 | 3,3 | 7,3 | М14×2 | 14 | 19 | 21 | 26 | 50 |
| СБРМ-ТВ-10 | 4,4 | 8,8 | М14×1,5 | 15 | 19 | 21 | 27 | 57 |
| СБРМ-ТВ-12 | 5,5 | 10,3 | М16×0,75 | 19 | 19 | 21 | 29 | 54 |
Тип:
—
мама
Тип присоединения:
—
трубка (внутреннее присоединение)
Рабочее давление:
—
0…0,9 МПа
Рабочая температура:
—
0...+60°С
Наружный диаметр присоединяемой трубки:
—
∅ 8 мм, ∅ 10 мм, ∅ 12 мм
Максимальное давление:
—
1,32 МПа
