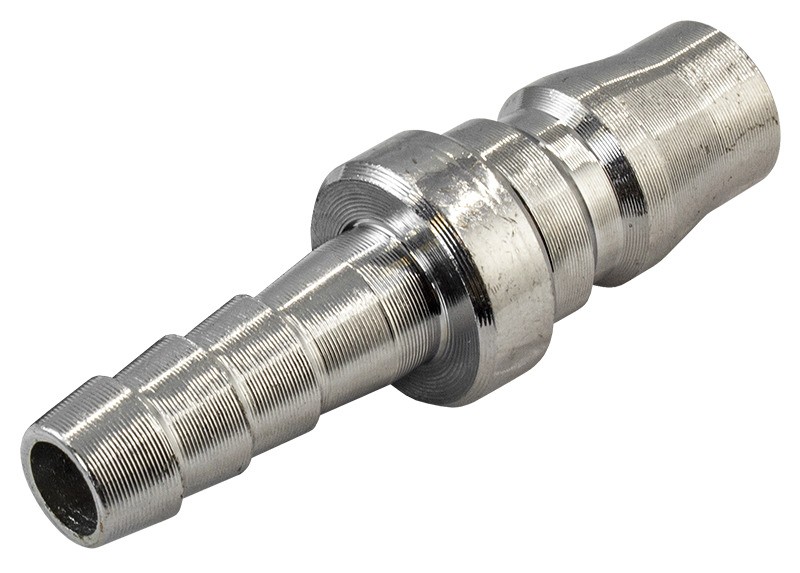

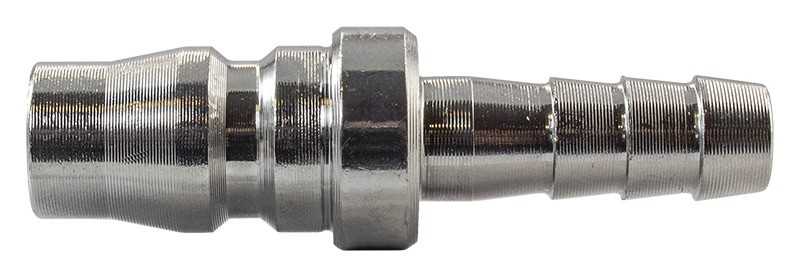

Быстроразъемные соединения СБРП-ТН
Быстроразъемные соединения СБРП-ТН предназначены для быстрой коммутации различных элементов пневматических систем
Технические характеристики
| Параметр | Значение |
| Тип | Папа |
| Тип присоединения | Трубка (наружное присоединение) |
| Внутренний диаметр присоединяемой трубки | ∅ 8 мм, ∅ 10 мм, ∅ 12 мм |
| Максимальное давление | 1,32 МПа |
| Рабочее давление | 0…0,9 МПа |
| Рабочая температура | 0...+60°С |
Все модификации
| Артикул | Модель | Трубка, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| K71928 | СБРП-ТН-08 | Ø8 | Со склада | 117 руб. |
| K71929 | СБРП-ТН-10 | Ø10 | Со склада | 122 руб. |
| K71930 | СБРП-ТН-12 | Ø12 | Со склада | 132 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | Габаритные размеры, мм | Вес, г | ||||||||||
| A | B | C | K | E | ØI | ØG | ØH | ØJ | ØD | ØL | |||
| СБРП-ТН-08 | 51 | 13 | 6 | 7 | 25 | 11 | 7,5 | 15,5 | 6 | 8 | 6 | 15,5×51×15,5 | 21 |
| СБРП-ТН-10 | 52 | 13 | 5,5 | 8 | 25,5 | 11 | 7 | 15 | 7 | 10 | 7 | 15×52×15 | 53 |
| СБРП-ТН-12 | 54 | 13 | 7,5 | 7,5 | 26 | 11 | 7 | 18 | 9 | 12 | 5 | 18×54×18 | 34 |
Тип:
—
папа
Тип присоединения:
—
трубка (наружное присоединение)
Рабочее давление:
—
0…0,9 МПа
Рабочая температура:
—
0...+60°С
Внешний диаметр присоединяемой трубки:
—
∅ 8 мм, ∅ 10 мм, ∅ 12 мм
Максимальное давление:
—
1,32 МПа
