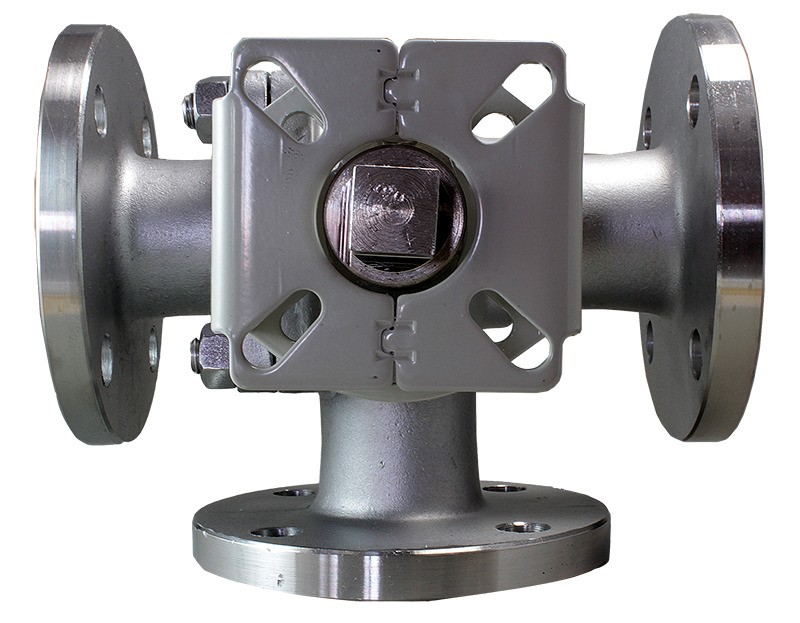

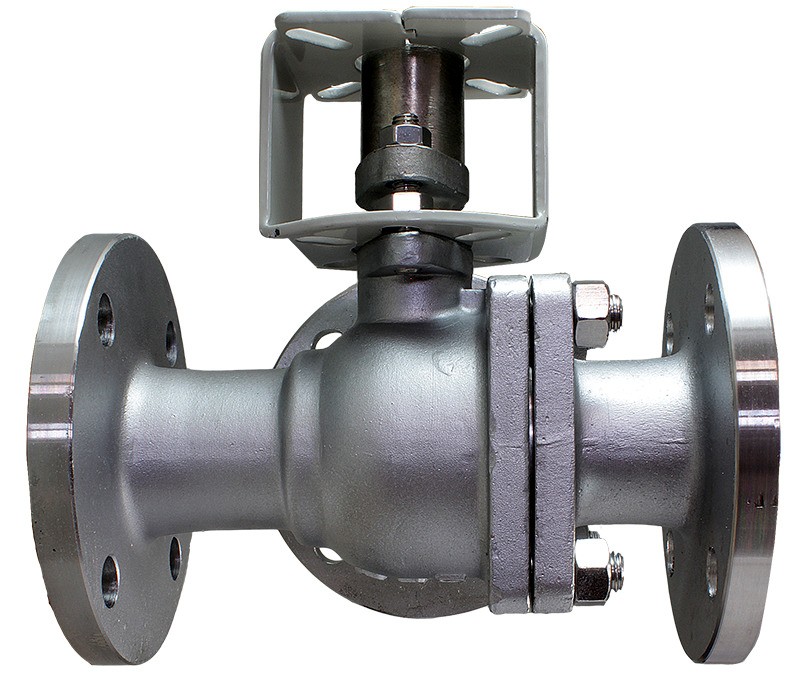

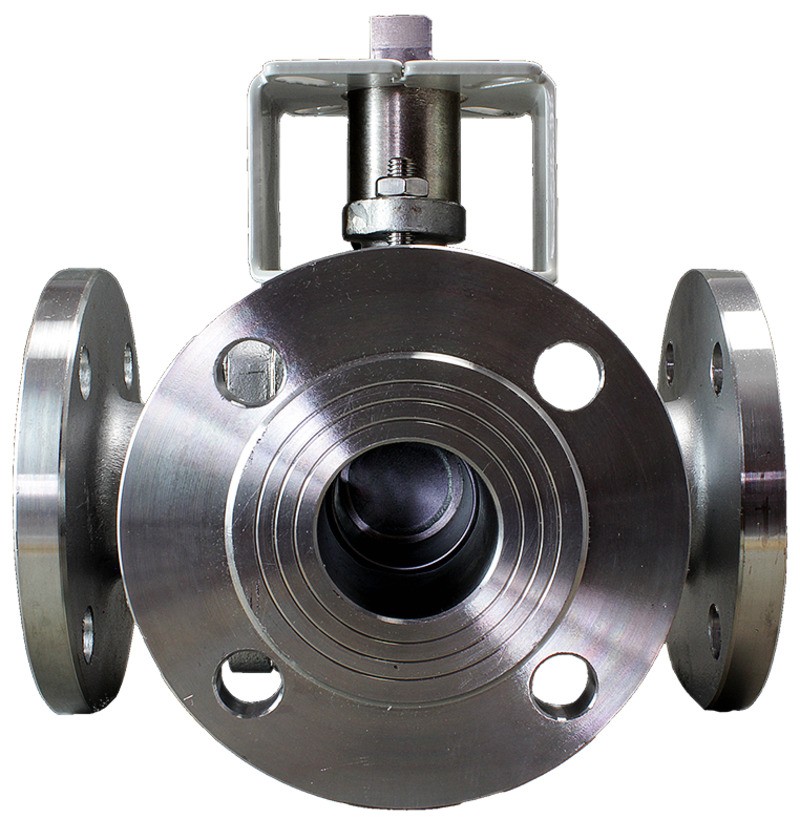

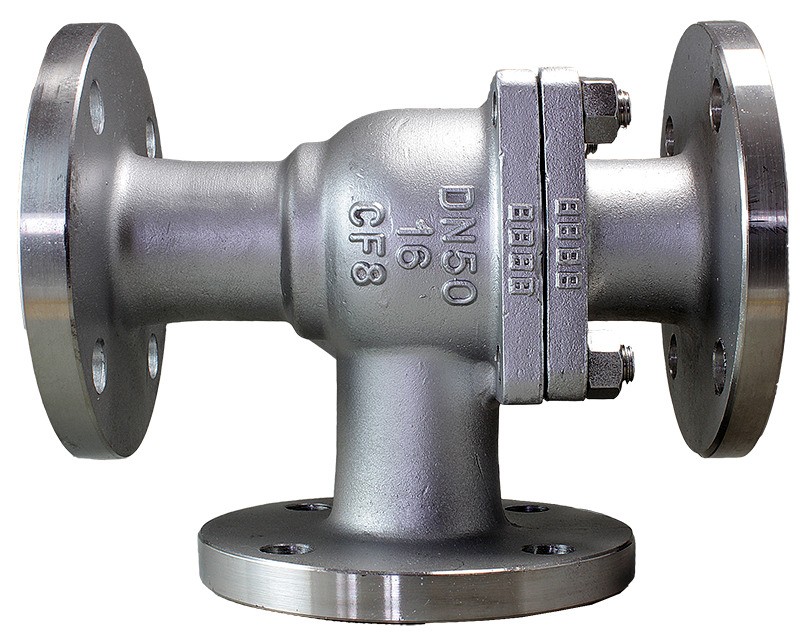

Кран шаровой трехходовой КПР-Т3Ф с пневмоприводом
Кран шаровой трехходовой фланцевый КПР-Т3Ф с пневмоприводом предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
- Поставляется в сборе с монтажным крепежом КМКУ (кроме модели -050) и переходником ПМКУ (кроме моделей -050, -080)
Технические характеристики
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...100 мм |
| Присоединение крана | Резьбовое F2"...F4" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель пневмопривода | ППР1, ППР2 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер крана, мм | Вес, кг |
| КПР-Т3Ф-050 FSP | 50 | 229 | F2" | 17×17 | 13740 |
| КПР-Т3Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 18380 |
| КПР-Т3Ф-080 FSP | 80 | 573 | F3" | 22×22 | 24050 |
| КПР-Т3Ф-100 FSP | 100 | 936 | F4" | 22×22 | 32370 |
Расшифровка обозначения на примере крана КПР-Т3Ф-050 XYZ:
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3Ф
Все модификации
| Артикул | Диаметр условного прохода, мм | Тип привода | Модель привода ППР-1 | Модель привода ППР-2 | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| G78200 | 50 | Двустороннего действия | Нет | ППР2-092 | Со склада (комплектация 1..72 часа) | 64958 руб. |
| G78201 | 65 | Двустороннего действия | Нет | ППР2-092 | 120 дней | 87674 руб. |
| G78202 | 50 | Двустороннего действия | Нет | ППР2-105 | Со склада (комплектация 1..72 часа) | 68815 руб. |
| G78203 | 65 | Двустороннего действия | Нет | ППР2-105 | 120 дней | 91531 руб. |
| G78204 | 80 | Двустороннего действия | Нет | ППР2-105 | 120 дней | 117133 руб. |
| G78205 | 50 | Двустороннего действия | Нет | ППР2-125 | Со склада (комплектация 1..72 часа) | 74278 руб. |
| G78206 | 65 | Двустороннего действия | Нет | ППР2-125 | 120 дней | 96994 руб. |
| G78207 | 80 | Двустороннего действия | Нет | ППР2-125 | 120 дней | 122596 руб. |
| G78208 | 100 | Двустороннего действия | Нет | ППР2-125 | Со склада (комплектация 1..72 часа) | 135406 руб. |
| G78209 | 80 | Двустороннего действия | Нет | ППР2-140 | 120 дней | 130722 руб. |
| G78210 | 100 | Двустороннего действия | Нет | ППР2-140 | Со склада (комплектация 1..72 часа) | 143532 руб. |
| G78211 | 50 | Одностороннего действия | ППР1-092 | Нет | Со склада (комплектация 1..72 часа) | 67165 руб. |
| G78212 | 65 | Одностороннего действия | ППР1-092 | Нет | 120 дней | 89881 руб. |
| G78213 | 50 | Одностороннего действия | ППР1-105 | Нет | Со склада (комплектация 1..72 часа) | 70554 руб. |
| G78214 | 65 | Одностороннего действия | ППР1-105 | Нет | 120 дней | 93270 руб. |
| G78215 | 80 | Одностороннего действия | ППР1-105 | Нет | 120 дней | 118872 руб. |
| G78216 | 50 | Одностороннего действия | ППР1-125 | Нет | Со склада (комплектация 1..72 часа) | 80246 руб. |
| G78217 | 65 | Одностороннего действия | ППР1-125 | Нет | 120 дней | 102962 руб. |
| G78218 | 80 | Одностороннего действия | ППР1-125 | Нет | 120 дней | 128564 руб. |
| G78219 | 100 | Одностороннего действия | ППР1-125 | Нет | Со склада (комплектация 1..72 часа) | 141374 руб. |
| G78220 | 80 | Одностороннего действия | ППР1-140 | Нет | 120 дней | 141960 руб. |
| G78221 | 100 | Одностороннего действия | ППР1-140 | Нет | Со склада (комплектация 1..72 часа) | 154770 руб. |
Таблица выбора привода для крана КПР-Т3Ф
| Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода | ||
| Пневмоприводы | Электропривод | ||||
| ППР1 | ППР2 | ЭПР1 | |||
| КПР-Т3Ф-050 | 17×17 | 60 | −092, −105*, −125* | −092, −105*, −125* | −015 |
| КПР-Т3Ф-065 | 17×17 | 90 | −092, −105*, −125* | −092, −105*, −125* | −015 |
| КПР-Т3Ф-080 | 22×22 | 110 | −105, −125, −140* | −060, −100* | |
| КПР-Т3Ф-100 | 22×22 | 160 | −125, −140* | −105, −125, −140* | −060, −100* |
* Приводы, отмеченные "*", имеют больший посадочный размер. В случае необходимости их установки на кран (высокое давление среды, срочная замена и т.д.) следует использовать переходник типа «звезда-квадрат» ПП84.
В штатном режиме рекомендуется выбирать приводы без *.
1 – для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14
| Габаритные размеры |
 |
| Модель | DN | Размеры, мм | |||||||||||||
| C | D | G | h | H | L | L1 | 4-M | n-∅d | t | S1 | T1 | S×S | |||
| КПР-Т3Ф-050 | 50 | 125 | 158 | 95 | 175 | 250 | 244 | 122 | M8 | 4-18 | 18 | 49 | 73 | 17×17 | |
| КПР-Т3Ф-065 | 65 | 144 | 178 | 119 | 185 | 275 | 262 | 131 | M10 | 4-18 | 18 | 68 | 104 | 17×17 | |
| КПР-Т3Ф-080 | 80 | 158 | 194 | 122 | 210 | 305 | 280 | 140 | M10 | 8-18 | 18 | 100 | 126 | 22×22 | |
| КПР-Т3Ф-100 | 100 | 178 | 213 | 144 | 230 | 340 | 320 | 160 | M10 | 8-18 | 22 | 100 | 126 | 22×22 | |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.02.2024 | 1,17 Мб |  |
