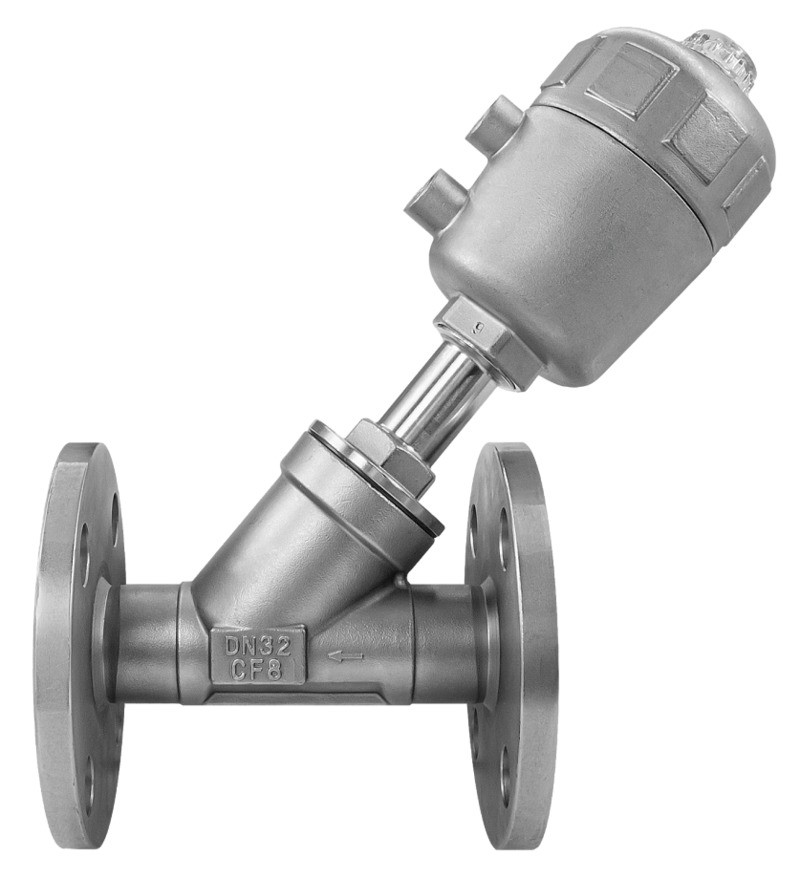

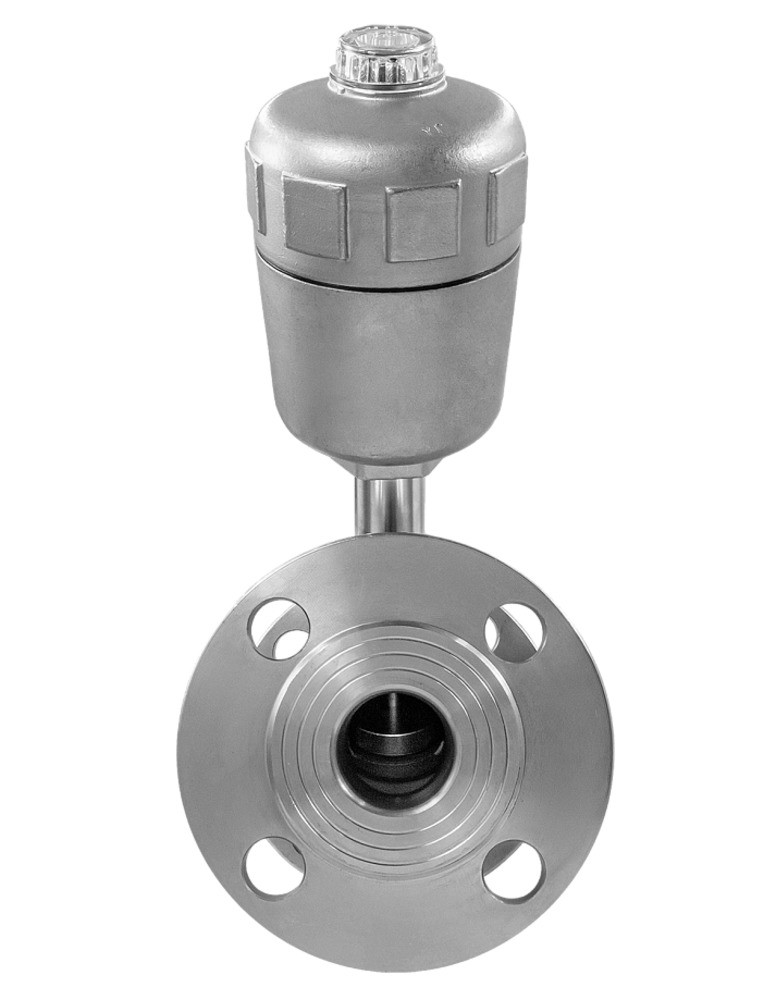

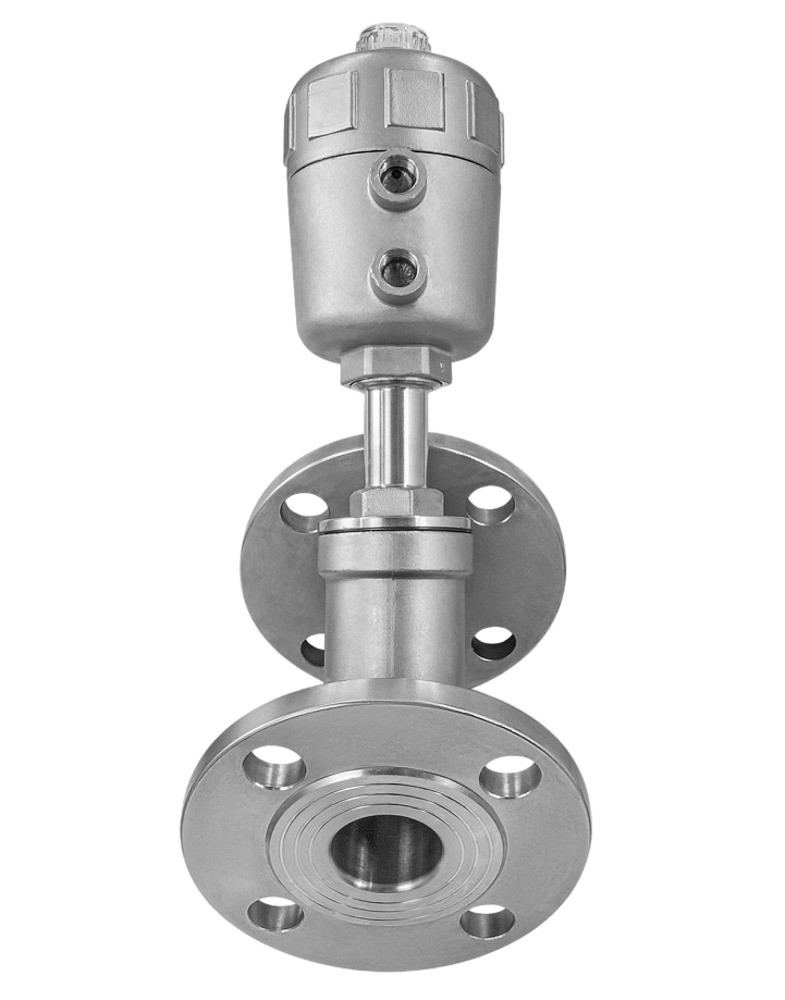

Пневматический клапан одностороннего действия с угловым поршнем УПК22Ф-1
Есть видеообзор
УПК22Ф-1 представляет собой пневматический клапан с поршнем, который открывается при подаче управляющего давления на клапан и автоматически закрывается под действием пружины при снятии управляющего давления.
Пневматический клапан УПК22Ф-1 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности
- Клапан нормально закрытый одностороннего действия
- Высокая пропускная способность

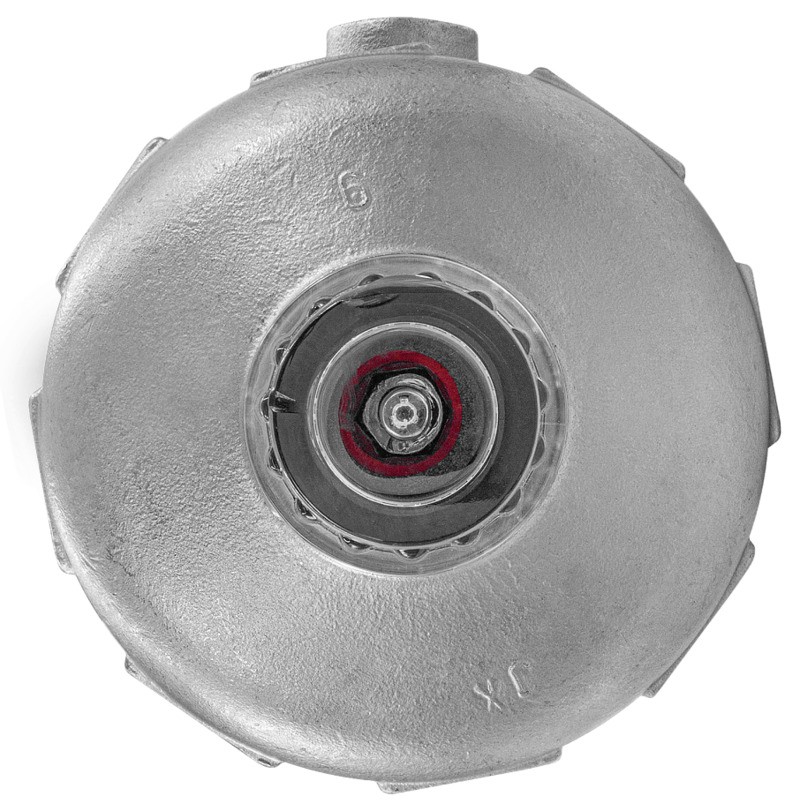

- Индикатор состояния клапана
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Максимальная вязкость рабочей среды | 600 мм²/с |
| Материал | Корпуса корпуса/привода: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды клапана | −10...+250°С |
| Температура эксплуатации | −10...+60°С |
| Рабочее давление среды | 0...1,6 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение | Фланцевое F½"...F4" |
| Управляющая среда | Воздух, нейтральные газы |
| Управляющее давление | 0,3...1 МПа |
| Присоединение воздуховодов | G¼" |
| Температура эксплуатации | −10...+60°C |
Модификации
| Модель | Ду, мм | Диаметр привода, мм | Kv, м³/ч | Присоединение | Присоединение воздуховодов | Вес, кг |
| УПК22Ф-1-6315-S FSP | 15 | 63 | 4,2 | F½" | G¼" | 2,28 |
| УПК22Ф-1-6320-S FSP | 20 | 63 | 8 | F¾" | G¼" | 2,5 |
| УПК22Ф-1-8025-S FSP | 25 | 77 | 19 | F1" | G¼" | 3,14 |
| УПК22Ф-1-8032-S FSP | 32 | 77 | 27,5 | F1¼" | G¼" | 4,84 |
| УПК22Ф-1-8040-S FSP | 40 | 77 | 42 | F1½" | G¼" | 5,34 |
| УПК22Ф-1-10050-S FSP | 50 | 97 | 55 | F2" | G¼" | 7,96 |
| УПК22Ф-1-10065-S FSP | 65 | 97 | 90 | F2½" | G¼" | 10,6 |
| УПК22Ф-1-12580-S FSP | 80 | 124 | 96 | F3" | G¼" | 17 |
| УПК22Ф-1-125100-S FSP | 100 | 124 | 120 | F4" | G¼" | 22,32 |
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| E61479 | 15 | Со склада | 15727 руб. |
| E61480 | 20 | Со склада | 17556 руб. |
| E61481 | 25 | Со склада | 21945 руб. |
| E61482 | 32 | Со склада | 25732 руб. |
| E61483 | 40 | Со склада | 29260 руб. |
| E61484 | 50 | Со склада | 32918 руб. |
| E61485 | 65 | Ожидается 2023.12.28 | 54131 руб. |
| E61486 | 80 | Со склада | 79734 руб. |
| E61487 | 100 | Со склада | 97290 руб. |
| Габаритные размеры |
 |
| Модель | G | F | DN | Размеры, мм | ||||||
| A | B | D | n-∅ d | H | L | K | ||||
| УПК22Ф-1-6315-S | ¼" | ½" | 15 | 180 | 63 | 45 | 4-14 | 195 | 131 | 65 |
| УПК22Ф-1-6320-S | ¼" | ¾" | 20 | 180 | 63 | 50 | 4-14 | 205 | 131 | 75 |
| УПК22Ф-1-8025-S | ¼" | 1" | 25 | 220 | 77 | 55 | 4-14 | 246 | 139 | 85 |
| УПК22Ф-1-8032-S | ¼" | 1¼" | 32 | 230 | 77 | 65 | 4-18 | 265 | 150 | 100 |
| УПК22Ф-1-8040-S | ¼" | 1½" | 40 | 240 | 77 | 70 | 4-18 | 275 | 178 | 110 |
| УПК22Ф-1-10050-S | ¼" | 2" | 50 | 275 | 97 | 77 | 4-18 | 313 | 195 | 125 |
| УПК22Ф-1-10065-S | ¼" | 2½" | 65 | 295 | 97 | 88 | 4-18 | 335 | 228 | 145 |
| УПК22Ф-1-12580-S | ¼" | 3" | 80 | 350 | 124 | 95 | 8-18 | 390 | 247 | 160 |
| УПК22Ф-1-125100-S | ¼" | 4" | 100 | 400 | 124 | 105 | 8-18 | 435 | 298 | 178 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 23.08.2023 | 0.74 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Температура рабочей среды:
—
−10...+250°С
Рабочее давление:
—
0...1,6 МПа
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
фланцевое F½...F4
Присоединение воздуховодов:
—
G¼
Управляющее давление:
—
0,3...1 МПа
Управляющая среда:
—
воздух, нейтральные газы
Монтажное положение:
—
универсальное
Максимальная вязкость рабочей среды:
—
600 мм²/с
Пневмопривод:
—
в комплекте
