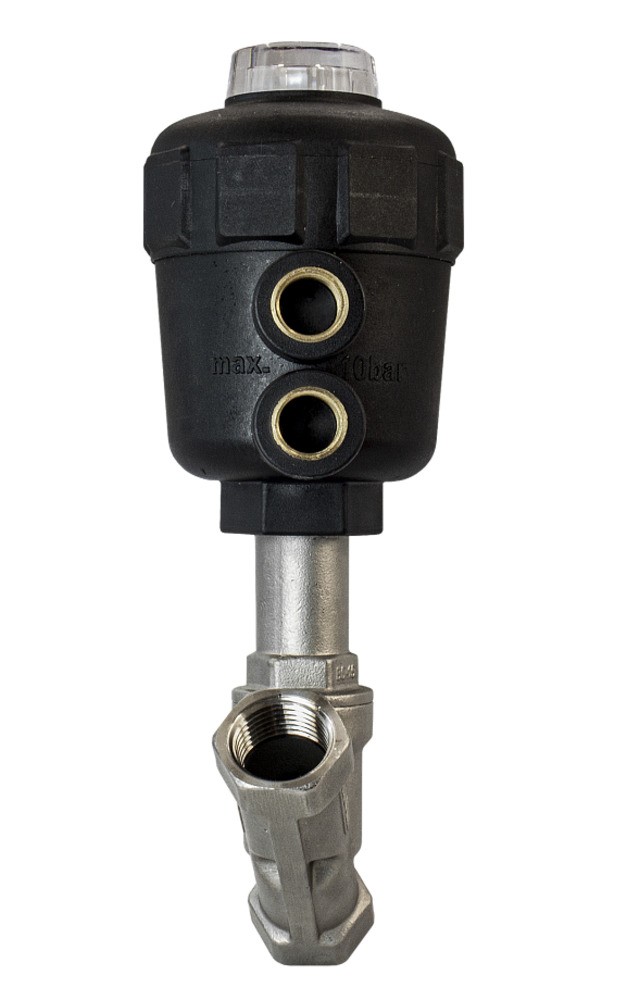

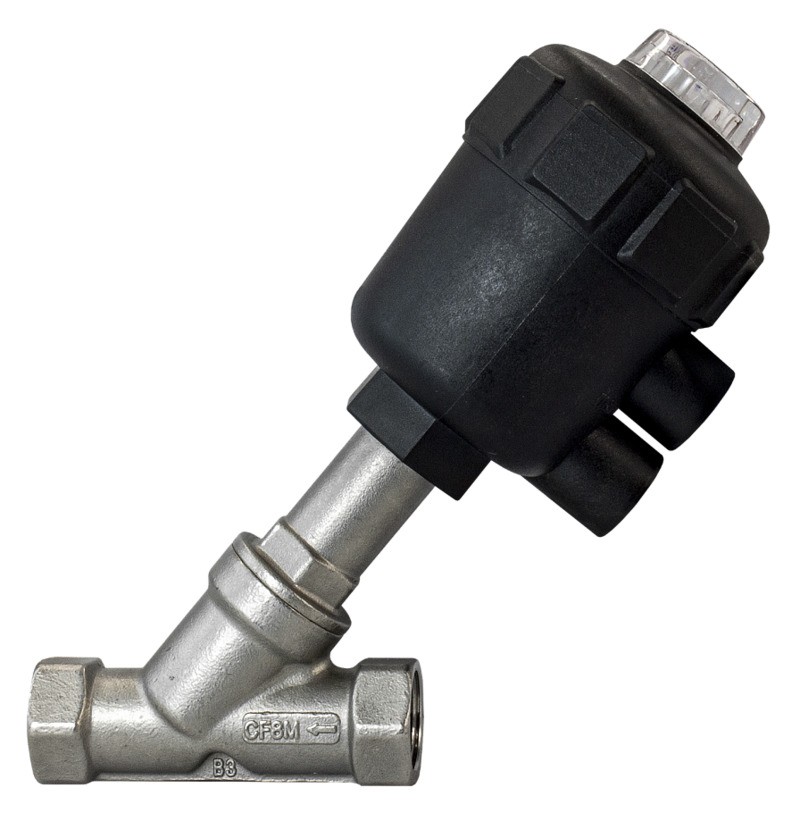

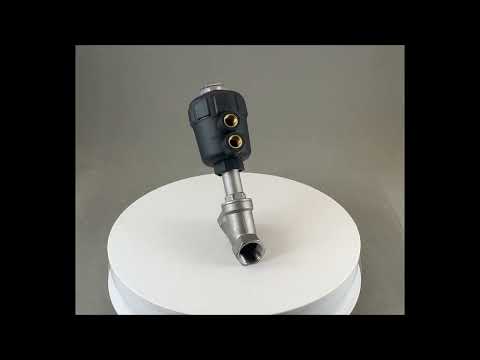

Пневматический клапан универсального действия с угловым поршнем УПК02-U
Пневматический клапан УПК02-U нормально открытый универсального действия предназначен для управления потоком рабочей среды в трубопроводе.
Может использоваться как в мобильной технике, нефтедобывающем оборудовании, строительном оборудовании, железнодорожной технике и на судах, так и в стационарном оборудовании: прессах, конвейерах, прокатных станах, турбинах и т.д. Благодаря сравнительно низким требованиям к подготовке воздуха, широким диапазонам рабочих температур и простоте обслуживания клапаны УПК02-U не имеют серьезных ограничений в использовании.
Особенности
- Клапан нормально открытый универсального действия (одностороннего или двустороннего)
- Пневмопривод в комплекте
- Высокая пропускная способность

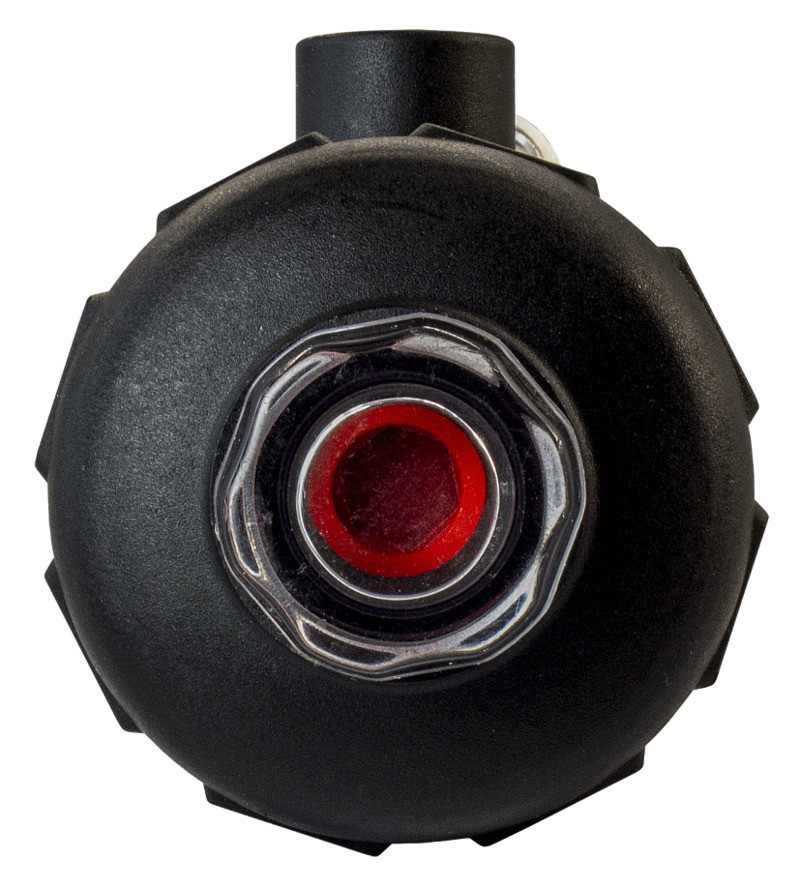

- Индикатор состояния клапана
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной
- Конструкции клапана
- Бесшумная работа
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи, спирт |
| Материал | Корпуса клапана: нержавеющая сталь |
| Температура рабочей среды клапана | −10...+180°С |
| Рабочее давление клапана | 0...1,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое K½"...K2" |
| Управляющая среда | Воздух, нейтральные газы |
| Управляющее давление | 0,39...0,5 МПа |
| Присоединение воздуховодов | G¼" |
Модификации
| Обозначение | Ду, мм | Диаметр привода, мм | Kv, м³/ч | Присоединение | Рабочее давление, МПа | Управляющее давление, МПа | |
| Клапана | Воздуховодов | ||||||
| УПК02-U-6315-S-P | 15 | 63 | 4,2 | K½" |
G¼"
| 0...1,6 | 0,39 |
| УПК02-U-6320-S-P | 20 | 63 | 8 | K¾" | 0...1,1 | 0,39 | |
| УПК02-U-6325-S-P | 25 | 63 | 19 | K1" | 0...1,1 | 0,42 | |
| УПК02-U-8032-S-P | 32 | 80 | 27,5 | K1¼" | 0...1,5 | 0,5 | |
| УПК02-U-8040-S-P | 40 | 80 | 42 | K1½" | 0...1,25 | 0,44 | |
| УПК02-U-8050-S-P | 50 | 80 | 55 | K2" | 0...1 | 0,4 | |
Расшифровка обозначения на примере клапана УПК02-U-6315-S-P:
УПК02 – модель клапана.
U – тип клапана: универсального действия.
63 – диаметр привода.
15 – модификация клапана.
S – материал корпуса клапана: нержавеющая сталь.
P – материал корпуса привода: пластик.
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| N77758 | 15 | Ожидается 2024.02.06 | 4579 руб. |
| N77759 | 20 | Со склада | 5329 руб. |
| N77760 | 25 | Со склада | 6832 руб. |
| N77761 | 32 | Со склада | 11411 руб. |
| N77762 | 40 | Со склада | 12161 руб. |
| N77763 | 50 | Со склада | 15938 руб. |
Принцип действия
Пневматический клапан УПК02-U является универсальным, т.е. может работать как клапан одностороннего действия, так и двустороннего.
По умолчанию устройство представляет собой клапан одностороннего действия. При подаче управляющего давления в верхнее отверстие пневмопривода – клапан закрывается. Автоматическое открытие клапана происходит под действием пружины при снятии управляющего давления.
Чтобы устройство работало как клапан двустороннего действия, из устройства необходимо вынуть пружину. В этом случае клапан закрывается при подаче давления в верхний порт. Для открытия клапана необходимо подать давление в нижний порт.
Подробнее о принципе работы см. в руководстве по эксплуатации.
| Габаритные размеры |
 |
|
Модель
| Размеры, мм | Вес, г | ||||||||
| Диаметр привода, M | D | A | B | C | E | F | H | S | ||
| УПК02-U-6315-S-P | 63 | K½" | 79 | 150 | 12 | 64,5 | 45 | 148 | 25 | 595 |
| УПК02-U-6320-S-P | 63 | K¾" | 72 | 150 | 14 | 64,5 | 45 | 158 | 30 | 653 |
| УПК02-U-6325-S-P | 63 | K1" | 87 | 160 | 15 | 64,5 | 45 | 170 | 37 | 838 |
| УПК02-U-8032-S-P | 80 | K1¼" | 106 | 202 | 16 | 80,5 | 52 | 218 | 45,5 | 1469 |
| УПК02-U-8040-S-P | 80 | K1½" | 112 | 204 | 18 | 80,5 | 52 | 228 | 52 | 1742 |
| УПК02-U-8050-S-P | 80 | K2" | 130 | 220 | 18 | 80,5 | 52 | 250 | 65 | 2244 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 07.08.2023 | 0.82 Мб |  |
