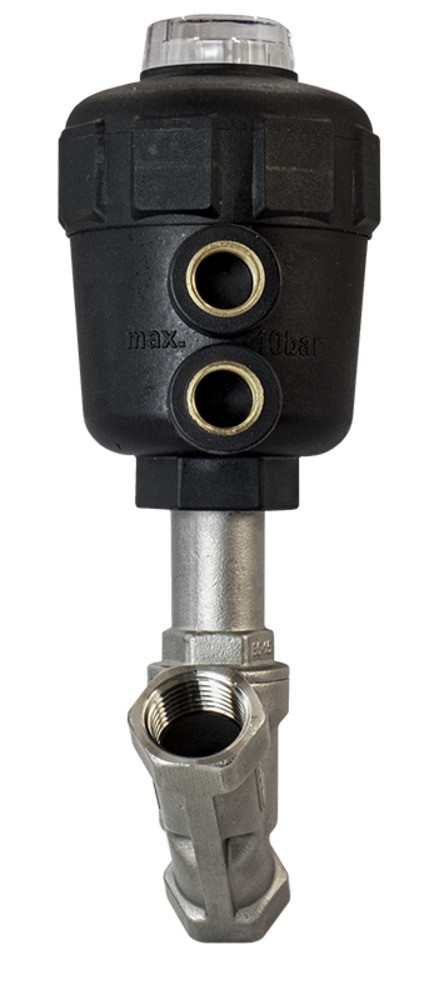

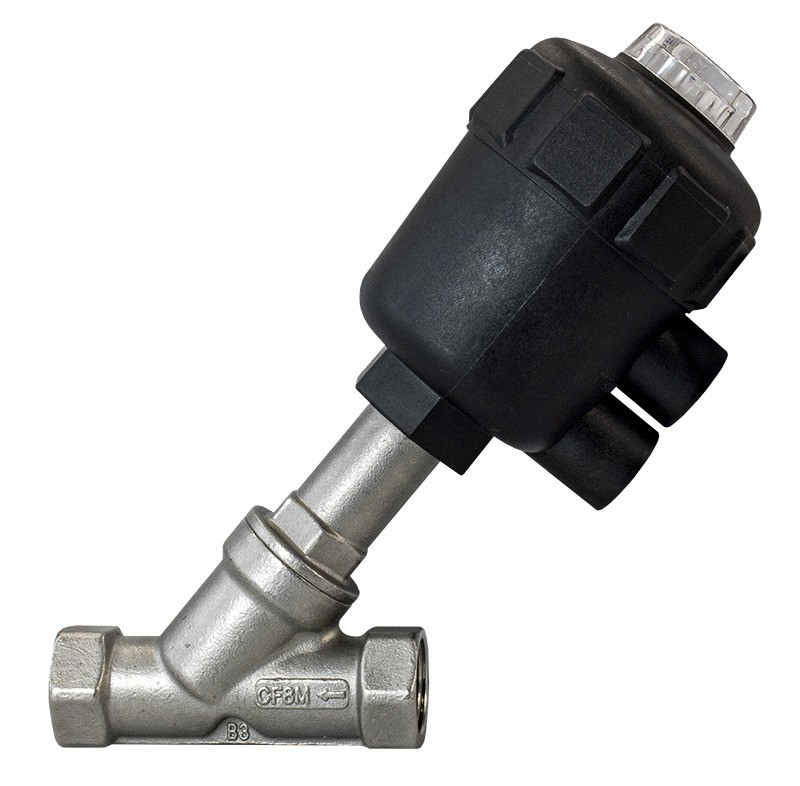

Пневматический клапан универсального действия с угловым поршнем УПК20-U
Пневматический клапан УПК20-U нормально закрытый универсального действия предназначен для управления потоком рабочей среды в трубопроводе.
Может использоваться как в мобильной технике, нефтедобывающем оборудовании, строительном оборудовании, железнодорожной технике и на судах, так и в стационарном оборудовании: прессах, конвейерах, прокатных станах, турбинах и т.д. Благодаря сравнительно низким требованиям к подготовке воздуха, широким диапазонам рабочих температур и простоте обслуживания клапаны УПК20-U не имеют серьезных ограничений в использовании.
Особенности
- Клапан нормально закрытый универсального действия (одностороннего или двустороннего)
- Пневмопривод в комплекте
- Высокая пропускная способность

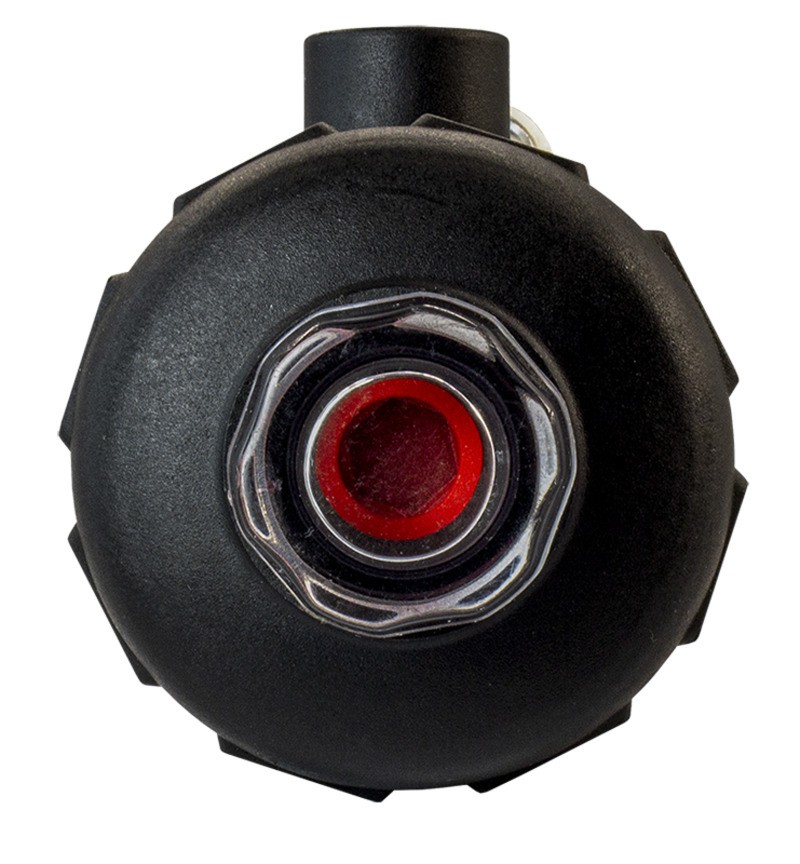

- Индикатор состояния клапана
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи, спирт |
| Материал | Корпуса клапана: нержавеющая сталь Корпуса привода: пластик Уплотнения: NBR |
| Температура рабочей среды клапана | −10...+180°С |
| Рабочее давление клапана | 0...1,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое K½"...K2" |
| Управляющая среда | Воздух, нейтральные газы |
| Управляющее давление | 0,39...0,5 МПа |
| Присоединение воздуховодов | G¼" |
Модификации
| Обозначение | Ду, мм | Диаметр привода, мм | Kv, м³/ч | Присоединение | Рабочее давление, МПа | Управляющее давление, МПа | |
| Клапана | Воздуховодов | ||||||
| УПК20-U-6015-S-P | 15 | 60 | 4,2 | K½" |
G¼"
| 0...1,6 | 0,39 |
| УПК20-U-6020-S-P | 20 | 60 | 8 | K¾" | 0...1,1 | 0,39 | |
| УПК20-U-6025-S-P | 25 | 60 | 19 | K1" | 0...1,1 | 0,42 | |
| УПК20-U-7532-S-P | 32 | 75 | 27,5 | K1¼" | 0...1,5 | 0,5 | |
| УПК20-U-7540-S-P | 40 | 75 | 42 | K1½" | 0...1,25 | 0,44 | |
| УПК20-U-7550-S-P | 50 | 75 | 55 | K2" | 0...1 | 0,4 | |
Расшифровка обозначения на примере клапана УПК20-U-6015-S-P:
УПК20 – модель клапана.
U – тип клапана: универсального действия.
60 – диаметр привода.
15 – модификация клапана.
S – материал корпуса клапана: нержавеющая сталь.
P – материал корпуса привода: пластик.
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| N77764 | 15 | Ожидается 2023.12.18 | 4579 руб. |
| N77765 | 20 | Со склада | 5329 руб. |
| N77766 | 25 | Со склада | 6832 руб. |
| N77767 | 32 | Со склада | 11411 руб. |
| N77768 | 40 | Со склада | 12161 руб. |
| N77769 | 50 | Со склада | 15938 руб. |
Принцип действия
Пневматический клапан УПК20-U является универсальным, т.е. может работать как клапан одностороннего действия, так и двустороннего.
По умолчанию устройство представляет собой клапан одностороннего действия. При подаче управляющего давления в нижнее отверстие пневмопривода – клапан открывается. Автоматическое закрытие клапана происходит под действием пружины при снятии управляющего давления.
Чтобы устройство работало как клапан двустороннего действия, из устройства необходимо вынуть пружину. В этом случае клапан открывается при подаче давления в нижний порт. Для закрытия клапана необходимо подать давление в верхний порт.
Подробнее о принципе работы см. в руководстве по эксплуатации.
| Габаритные размеры |
 |
| Модель
| Размеры, мм | Вес, г
| ||||||||
| Диаметр привода, M | D | A | B | C | E | F | H | S | ||
| УПК20-U-6015-S-P | 60 | K½" | 79 | 150 | 12 | 65 | 42,5 | 148 | 20 | 641 |
| УПК20-U-6020-S-P | 60 | K¾" | 72 | 150 | 12 | 65 | 42,5 | 158 | 30 | 688 |
| УПК20-U-6025-S-P | 60 | K1" | 87 | 154 | 15 | 65 | 42,5 | 170 | 37 | 878 |
| УПК20-U-7532-S-P | 75 | K1¼" | 106 | 195 | 16,5 | 80 | 52 | 208 | 45 | 1566 |
| УПК20-U-7540-S-P | 75 | K1½" | 112,5 | 202 | 18 | 80 | 52 | 220 | 52 | 1812 |
| УПК20-U-7550-S-P | 75 | K2" | 130 | 220 | 18 | 80 | 52 | 242 | 66 | 2450 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2022 | 0.71 Мб |  |
