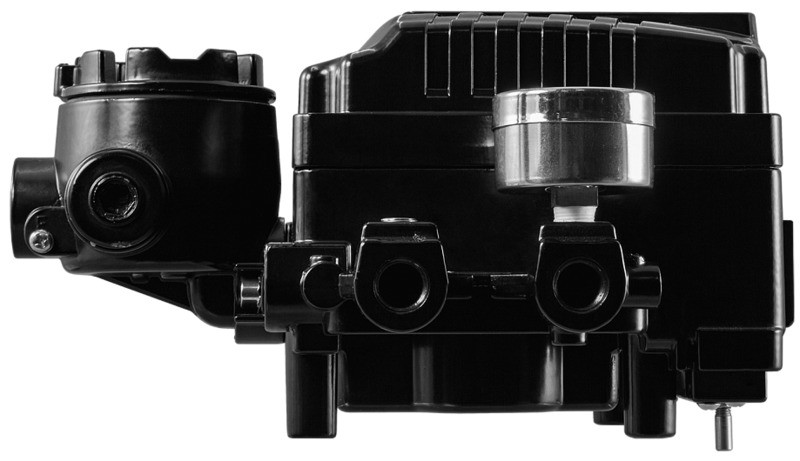

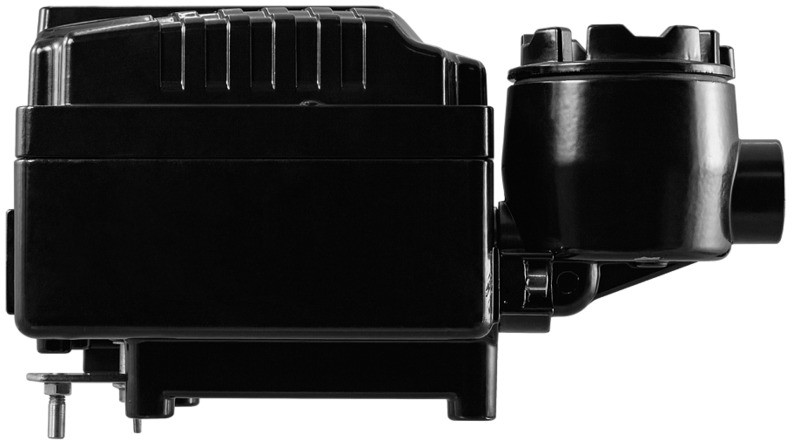

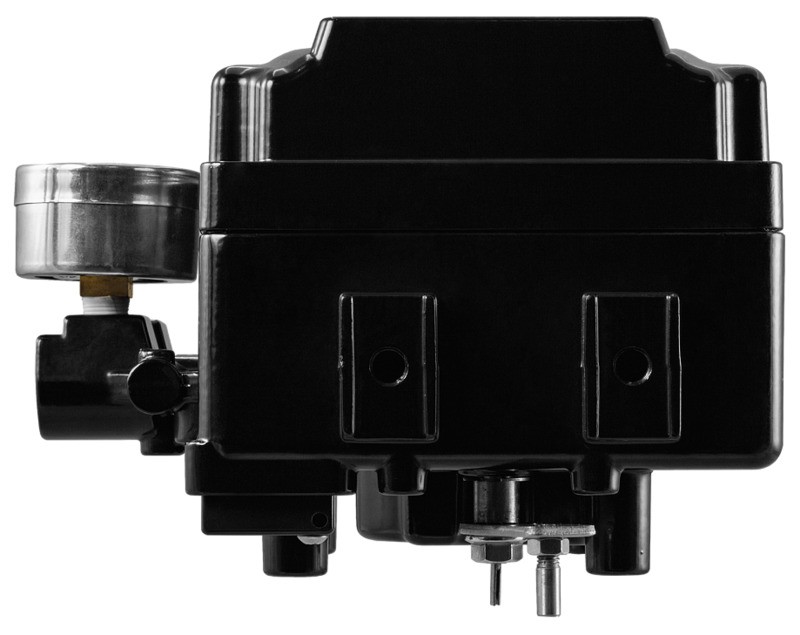

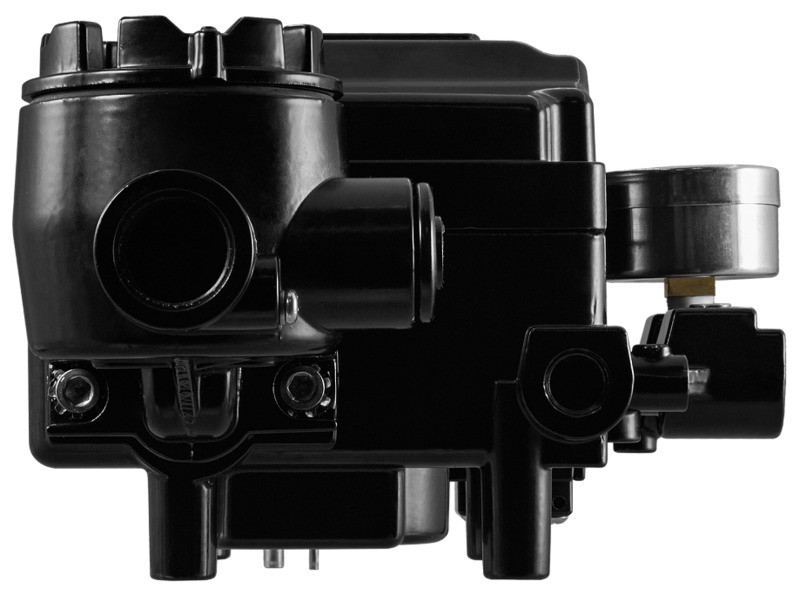

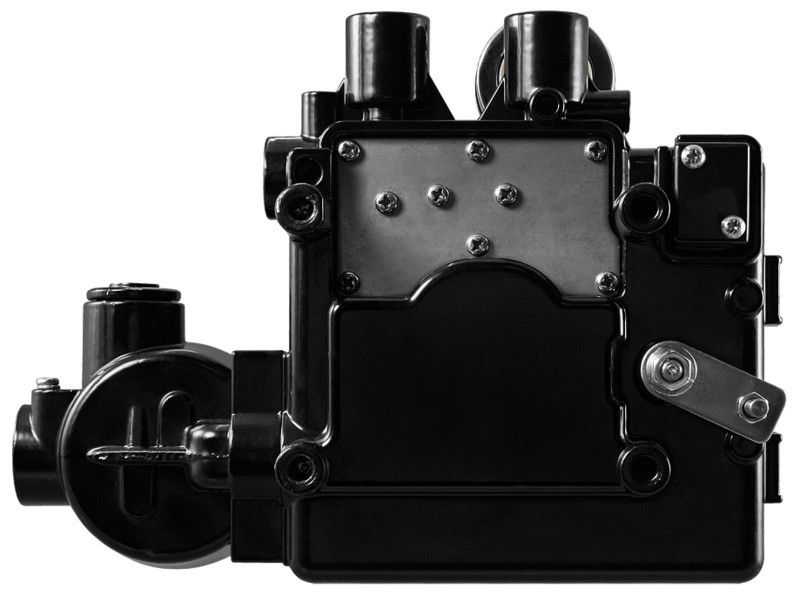

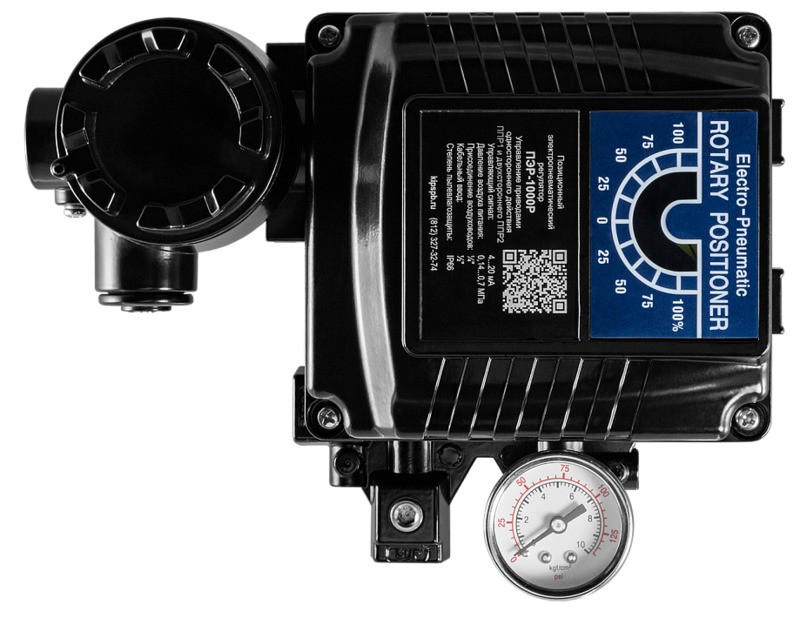

Позиционный электропневматический регулятор ПЭР-1000Р
Позиционный электропневматический регулятор ПЭР-1000Р предназначен для преобразования сигнала 4…20 мА в пневматический сигнал управления приводом клапана
Особенности

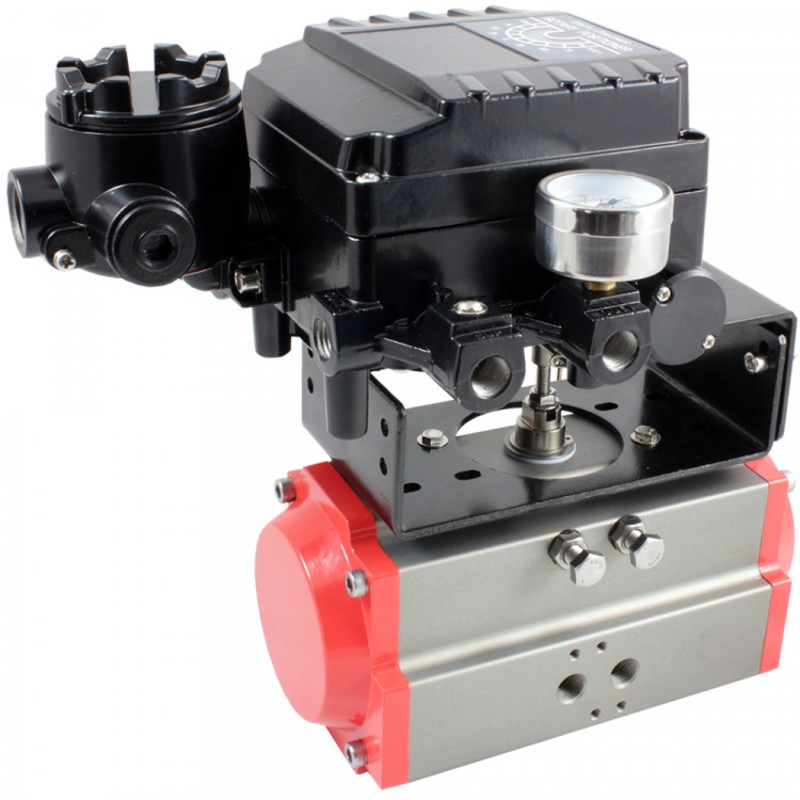

- Для управления пневмоприводами ППР1 и ППР2
- Устойчивость к ударным и вибрационным нагрузкам
Технические характеристики
| Параметр | Значение | |
| Управляющий сигнал | 4...20 мА | |
| Входное сопротивление | 250 ± 15 Ом | |
| Давление воздуха питания | 0,14...0,7 МПа | |
| Угол полного поворота | 90° | |
| Присоединение воздуховодов (вход, выходы) | ¼" | |
| Присоединение манометра | ⅛" | |

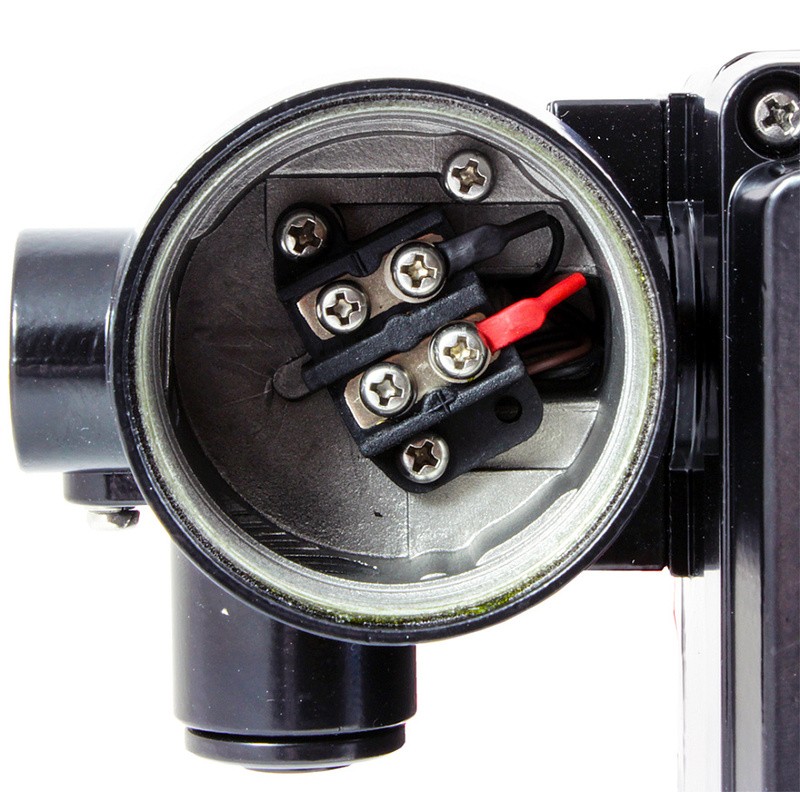

| Кабельный ввод | ½" | |
| Потребление воздуха | 3 л/мин (при 0,14 МПа) | |
| Пропускная способность | 80 л/мин (при 0,14 МПа) | |
| Степень защиты | IP66 | |
| Температура эксплуатации | −20...+70°C | |
| Материал корпуса корпуса | Алюминий с полимерным покрытием | |
| Габаритные размеры | 224,3×167×117,5 мм | |
| Вес | 2,8 кг | |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| E91205 | ПЭР-1000Р | Со склада | 44812 руб. |
| E91206 | ПЭР-1000РС | Под заказ к 2024.04.20 | 54589 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Схема | Размер | Файл |
| Примеры подключения | 0.06 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 08.12.2023 | 1.61 Мб |  |
Присоединение:
—
¼ (воздуховоды), ½ (кабельный ввод)
Угол полного поворота:
—
90°
Управляющий сигнал:
—
4...20 мА
Входное сопротивление:
—
250 ± 15 Ом
Давление воздуха питания:
—
0,14...0,7 МПа
Защита:
—
IP66
