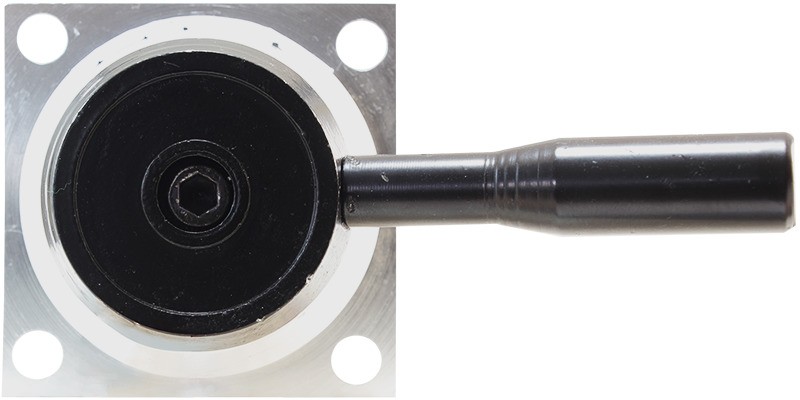

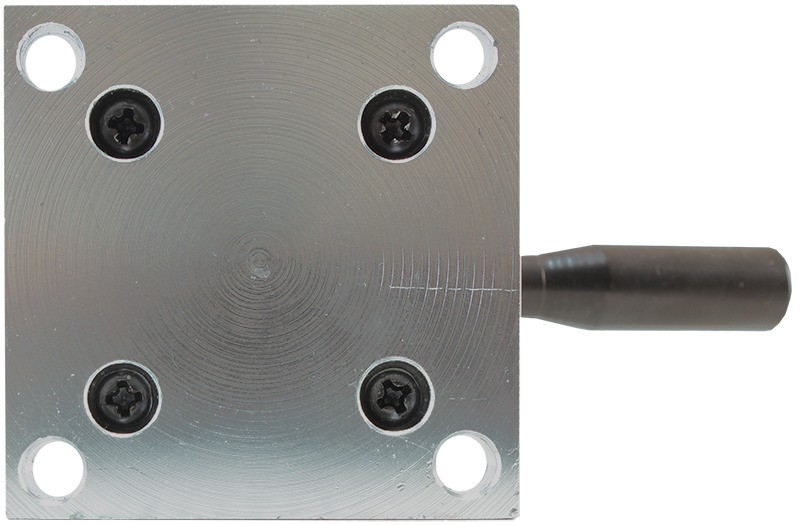

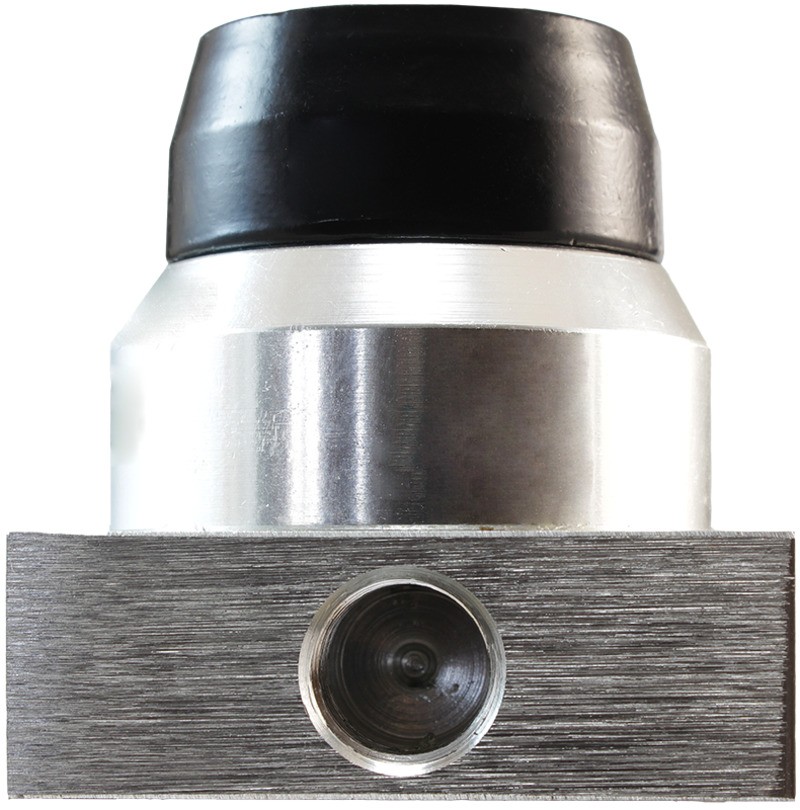

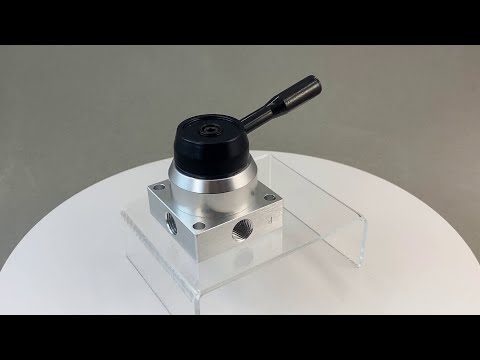

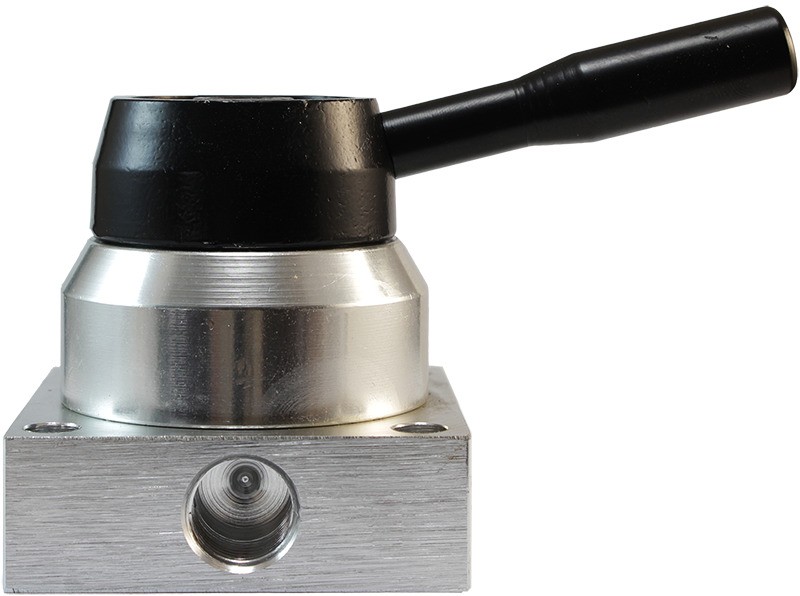

Пневморычаг (Пневмопереключатель механический) РП432-14М
Пневморычаг (пневмопереключатель механический) РП432-14М предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневморычаги относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики
| Параметр | Значение |
| Тип распределителя | 4/3 (4-линейные, 3-позиционные) |
| Рабочая среда | Воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Габаритные размеры | 68×105×55 мм |
| Пневматическая схема | Расшифровка обозначений |
 | P - порт питания; R - рабочий порт; B - рабочий порт; A - порт выхлопа. |
Описание прибора
Пневморычаг РП432-14М предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневморычаг РП432-14М может находиться в трех положениях: нейтральном (0), верхнем (+45°) и нижнем (-45°).
В положении 0 все порты (A, B, P, R) перекрыты. В положении +45° порт питания Р соединяется с рабочим портом B, а рабочий порт R соединяется с портом выхлопа A. В положении -45° порт питания Р соединяется с рабочим портом R, а рабочий порт B соединяется с портом выхлопа A.
| Габаритные размеры |
 |
