Электромагнитный пневмораспределитель РЭПВ-52
Есть видеообзор

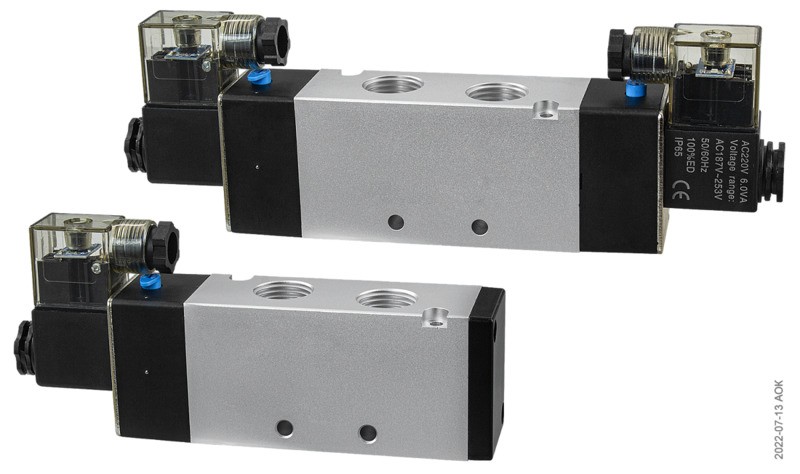

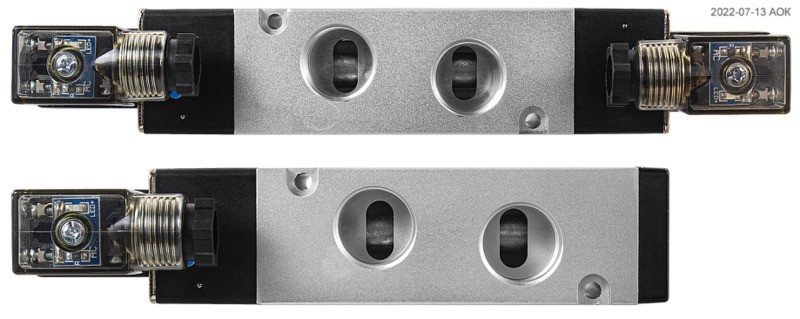

Электромагнитный пневмораспределитель cерии РЭПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Особенности
- Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
- Бистабильные распределители в обе стороны переключаются за счет катушек
Технические характеристики
| Параметр | Значение | |||
| Тип распределителя | 5/2 | |||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) | |||
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение рабочих портов | G⅛" | G¼" | G⅜" | G½" |
| Присоединение портов выхлопа | G⅛" | G⅛" | G¼" | G½" |
| Пропускная способность (при давлении 0,6 МПа) | 900 л/мин | 1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление | 1,2 МПа | |||
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |||
| Допуск по напряжению | ±10% | |||
| Катушка | КС-18 | КС-28 | ||
| Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | ~5,5 ВА/=5 Вт | ||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты | IP65 | |||
| Класс изоляции соленоида | Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа | 12 000 000 циклов | |||
| Материал корпуса распределителя | Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
Все модификации
| Артикул | Присоединение  | Питание | Управление | Катушка | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O27895 | 1/8" | ~220В | одностороннее | КС-18 | Со склада | 1842 руб. |
| O27930 | 1/8" | ~220В | двустороннее | 2шт. КС-18 | Со склада | 2919 руб. |
| O27896 | 1/8" | ~110В | одностороннее | КС-18 | Со склада (комплектация 1..72 часа) | 1942 руб. |
| O27931 | 1/8" | ~110В | двустороннее | 2шт. КС-18 | Со склада | 3019 руб. |
| O27897 | 1/8" | ~24В | одностороннее | КС-18 | Со склада | 1942 руб. |
| O27932 | 1/8" | ~24В | двустороннее | 2шт. КС-18 | Со склада (комплектация 1..72 часа) | 3019 руб. |
| O27898 | 1/8" | =24В | одностороннее | КС-18 | Ожидается 2024.01.30 | 1942 руб. |
| O27933 | 1/8" | =24В | двустороннее | 2шт. КС-18 | Ожидается 2024.01.30 | 3019 руб. |
| O27899 | 1/8" | =12В | одностороннее | КС-18 | Со склада | 1942 руб. |
| O27934 | 1/8" | =12В | двустороннее | 2шт. КС-18 | Со склада | 3019 руб. |
| O27900 | 1/4" | ~220В | одностороннее | КС-28 | Со склада | 1842 руб. |
| O27915 | 1/4" | ~220В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 4536 руб. |
| O27935 | 1/4" | ~220В | двустороннее | 2шт. КС-28 | Со склада | 2744 руб. |
| O27950 | 1/4" | ~220В | двустороннее | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 8132 руб. |
| O27903 | 1/4" | ~110В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 1942 руб. |
| O27918 | 1/4" | ~110В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 4636 руб. |
| O27938 | 1/4" | ~110В | двустороннее | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 2844 руб. |
| O27953 | 1/4" | ~110В | двустороннее | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 8232 руб. |
| O27906 | 1/4" | ~24В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 1942 руб. |
| O27921 | 1/4" | ~24В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 4636 руб. |
| O27941 | 1/4" | ~24В | двустороннее | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 2844 руб. |
| O27956 | 1/4" | ~24В | двустороннее | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 8232 руб. |
| O27909 | 1/4" | =24В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 1942 руб. |
| O27924 | 1/4" | =24В | одностороннее | ASEx580 | 120 дней | 4636 руб. |
| O27944 | 1/4" | =24В | двустороннее | 2шт. КС-28 | Со склада | 2844 руб. |
| O27959 | 1/4" | =24В | двустороннее | 2шт. ASEx580 | 120 дней | 8232 руб. |
| O27912 | 1/4" | =12В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 1942 руб. |
| O27927 | 1/4" | =12В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 4636 руб. |
| O27947 | 1/4" | =12В | двустороннее | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 2844 руб. |
| O27962 | 1/4" | =12В | двустороннее | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 8232 руб. |
| O27901 | 3/8" | ~220В | одностороннее | КС-28 | Со склада | 2453 руб. |
| O27916 | 3/8" | ~220В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 5147 руб. |
| O27936 | 3/8" | ~220В | двустороннее | 2шт. КС-28 | Со склада | 3970 руб. |
| O27951 | 3/8" | ~220В | двустороннее | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9358 руб. |
| O27904 | 3/8" | ~110В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 2553 руб. |
| O27919 | 3/8" | ~110В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 5247 руб. |
| O27939 | 3/8" | ~110В | двустороннее | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4070 руб. |
| O27954 | 3/8" | ~110В | двустороннее | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9458 руб. |
| O27907 | 3/8" | ~24В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 2553 руб. |
| O27922 | 3/8" | ~24В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 5247 руб. |
| O27942 | 3/8" | ~24В | двустороннее | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4070 руб. |
| O27957 | 3/8" | ~24В | двустороннее | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9458 руб. |
| O27910 | 3/8" | =24В | одностороннее | КС-28 | Со склада | 2553 руб. |
| O27925 | 3/8" | =24В | одностороннее | ASEx580 | 120 дней | 5247 руб. |
| O27945 | 3/8" | =24В | двустороннее | 2шт. КС-28 | Со склада | 4070 руб. |
| O27960 | 3/8" | =24В | двустороннее | 2шт. ASEx580 | 120 дней | 9458 руб. |
| O27913 | 3/8" | =12В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 2553 руб. |
| O27928 | 3/8" | =12В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 5247 руб. |
| O27948 | 3/8" | =12В | двустороннее | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4070 руб. |
| O27963 | 3/8" | =12В | двустороннее | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9458 руб. |
| O27902 | 1/2" | ~220В | одностороннее | КС-28 | Со склада | 3924 руб. |
| O27917 | 1/2" | ~220В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 6618 руб. |
| O27937 | 1/2" | ~220В | двустороннее | 2шт. КС-28 | Ожидается 2024.01.30 | 5954 руб. |
| O27952 | 1/2" | ~220В | двустороннее | 2шт. ASEx580 | 120 дней | 11342 руб. |
| O27905 | 1/2" | ~110В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 4024 руб. |
| O27920 | 1/2" | ~110В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 6718 руб. |
| O27940 | 1/2" | ~110В | двустороннее | 2шт. КС-28 | 120 дней | 6054 руб. |
| O27955 | 1/2" | ~110В | двустороннее | 2шт. ASEx580 | 120 дней | 11442 руб. |
| O27908 | 1/2" | ~24В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 4024 руб. |
| O27923 | 1/2" | ~24В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 6718 руб. |
| O27943 | 1/2" | ~24В | двустороннее | 2шт. КС-28 | 120 дней | 6054 руб. |
| O27958 | 1/2" | ~24В | двустороннее | 2шт. ASEx580 | 120 дней | 11442 руб. |
| O27911 | 1/2" | =24В | одностороннее | КС-28 | Со склада | 4024 руб. |
| O27926 | 1/2" | =24В | одностороннее | ASEx580 | 120 дней | 6718 руб. |
| O27946 | 1/2" | =24В | двустороннее | 2шт. КС-28 | Ожидается 2023.12.11 | 6054 руб. |
| O27961 | 1/2" | =24В | двустороннее | 2шт. ASEx580 | 120 дней | 11442 руб. |
| O27914 | 1/2" | =12В | одностороннее | КС-28 | Со склада (комплектация 1..72 часа) | 4024 руб. |
| O27929 | 1/2" | =12В | одностороннее | ASEx580 | Со склада (комплектация 1..72 часа) | 6718 руб. |
| O27949 | 1/2" | =12В | двустороннее | 2шт. КС-28 | 120 дней | 6054 руб. |
| O27964 | 1/2" | =12В | двустороннее | 2шт. ASEx580 | 120 дней | 11442 руб. |
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа | Пневматическая схема | Габаритные размеры, мм |
| C одной катушкой управления (моностабильный) | ||||
| РЭПВ-5211-18 | G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 53×111×18 |
| РЭПВ-5221-14 | G¼" | G⅛" | 65×118×22 | |
| РЭПВ-5231-38 | G⅜" | G¼" | 67,5×136×27 | |
| РЭПВ-5241-12 | G½" | G½" | 75×166×34 | |
| C двумя катушками управления (бистабильный) | ||||
| РЭПВ-5212-18 | G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 53,5×145×18 |
| РЭПВ-5222-14 | G¼" | G⅛" | 65×174×22 | |
| РЭПВ-5232-38 | G⅜" | G¼" | 67,5×190×27 | |
| РЭПВ-5242-12 | G½" | G½" | 73×222×34 | |
Описание прибора
Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный: в исходном положении воздух подается через порт питания P нарабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
Бистабильный: при подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При снятии питания золотник остается в том же положении. При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник остается в том же положении.
Таблица соответствия аксессуаров
| Модель пневмораспределителя | Модель плиты | Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-5211-18 РЭПВ-5212-18 | ПМ-5318 | ЗП-5318 | ЗТР-18 |
| РЭПВ-5221-14 РЭПВ-5222-14 | ПМ-5314 | ЗП-5314 | ЗТР-14 |
| РЭПВ-5231-38 РЭПВ-5232-38 | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РЭПВ-5241-12 РЭПВ-5242-12 | ПМ-5312 | ЗП-5312 | ЗТР-12 |
| Габаритные размеры (с одной катушкой управления) |
 |
| Модификация | G1 | G2 | A | B | C | D1 | D2 | H1 | H2 | H3 | H4 | H5 |
| РЭПВ-5211-18 | ⅛" | ⅛" | 111 | 18 | 27 | 3,3 | 3,3 | 20 | 15 | 14 | 28 | 28 |
| РЭПВ-5221-14 | ¼" | ⅛" | 118 | 22 | 35 | 3,3 | 4,3 | 21,5 | 20 | 13,5 | 31,5 | 36 |
| РЭПВ-5231-38 | ⅜" | ¼" | 136 | 27 | 40 | 4,3 | 4,3 | 29 | 22 | 17,5 | 40 | 45 |
| РЭПВ-5241-12 | ½" | ½" | 166 | 34 | 50 | 4,3 | 5 | 36 | 36 | 23 | 54 | 62,5 |
| Модификация | J1 | J2 | K1 | K2 | L | M | N | P1 | P2 | Q | S |
| РЭПВ-5211-18 | 3 | 2 | 13 | 30 | 13 | 53 | 32,5 | 21 | 14 | 3 | 9,5 |
| РЭПВ-5221-14 | 3 | 0 | 12,5 | 38 | 17 | 65 | 38 | 21,5 | 20 | 3,5 | 10 |
| РЭПВ-5231-38 | 4 | 0 | 15 | 50 | 20 | 67,5 | 38,5 | 28 | 24 | 3,5 | 13,5 |
| РЭПВ-5241-12 | 4 | 0 | 18 | 72 | 27 | 75 | 37,5 | 40,5 | 28 | 3,5 | 17,5 |
| Габаритные размеры (с двумя катушками управления) |
 |
| Модификация | G1 | G2 | A | B | C | D1 | D2 | H1 | H2 | H3 | H4 | H5 |
| РЭПВ-5212-18 | ⅛" | ⅛" | 145 | 18 | 27 | 3,3 | 3,3 | 64 | 15 | 57 | 70 | 28 |
| РЭПВ-5222-14 | ¼" | ⅛" | 174 | 22 | 35 | 3,3 | 4,3 | 75,5 | 21 | 68 | 86 | 36 |
| РЭПВ-5232-38 | ⅜" | ¼" | 190 | 27 | 40 | 4,3 | 4,3 | 83 | 24 | 72 | 94 | 45 |
| РЭПВ-5242-12 | ½" | ½" | 222 | 34 | 50 | 4,3 | 5,5 | 93 | 36 | 79 | 110 | 63 |
| Модификация | J1 | J2 | K1 | K2 | L | M | N | P1 | P2 | Q | S |
| РЭПВ-5212-18 | 3 | 3 | 57 | 30 | 13,5 | 53,5 | 32,5 | 65 | 14 | 2,5 | 9 |
| РЭПВ-5222-14 | 3 | 0 | 68 | 38 | 17 | 65 | 39 | 76,5 | 20 | 3,5 | 10,5 |
| РЭПВ-5232-38 | 4 | 0 | 70 | 50 | 20 | 67,5 | 38 | 83 | 22,5 | 3,5 | 14 |
| РЭПВ-5242-12 | 4 | 0 | 73,5 | 72,5 | 27 | 73 | 38 | 96 | 28 | 3 | 17,5 |
* габаритные размеры указаны в мм
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.11.2023 | 0.25 Мб |  |
Тип распределителя:
—
5/2
Присоединение, порт сброса:
—
G⅛, G¼, G⅜, G½
Напряжение питания:
—
~220 В, ~110 В, ~24 В, =24 В, =12 В
Пропускная способность:
—
900...3200 л/мин
Рабочее давление:
—
0,15…0,8 МПа
Рабочая температура:
—
−5…+60°C
