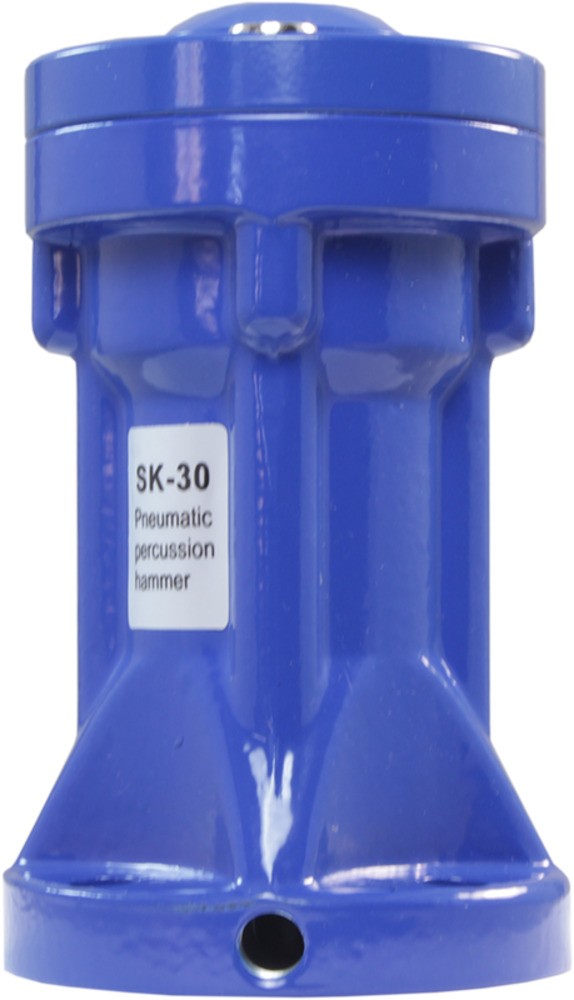

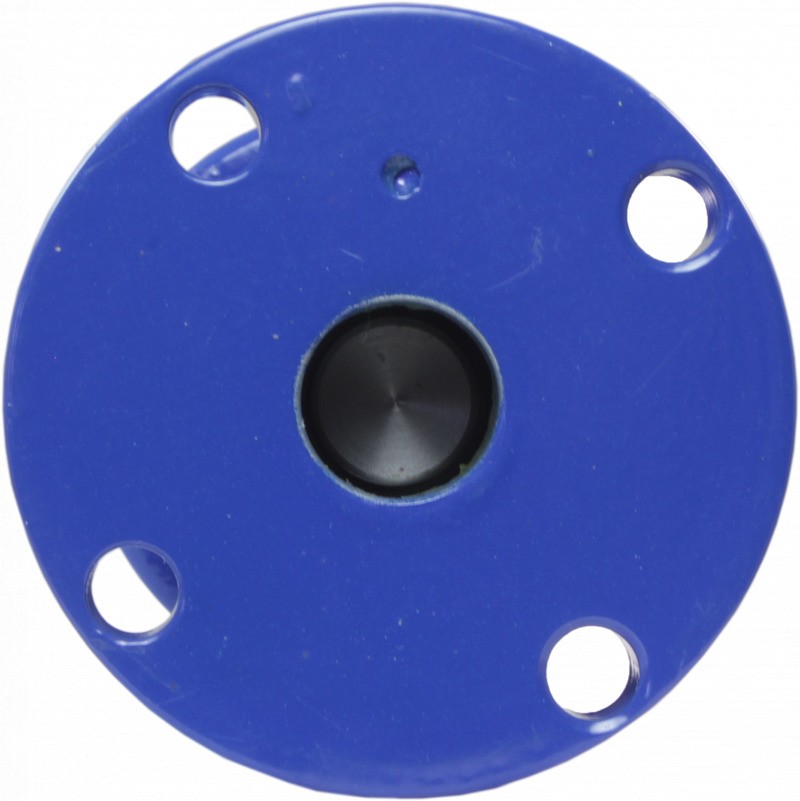

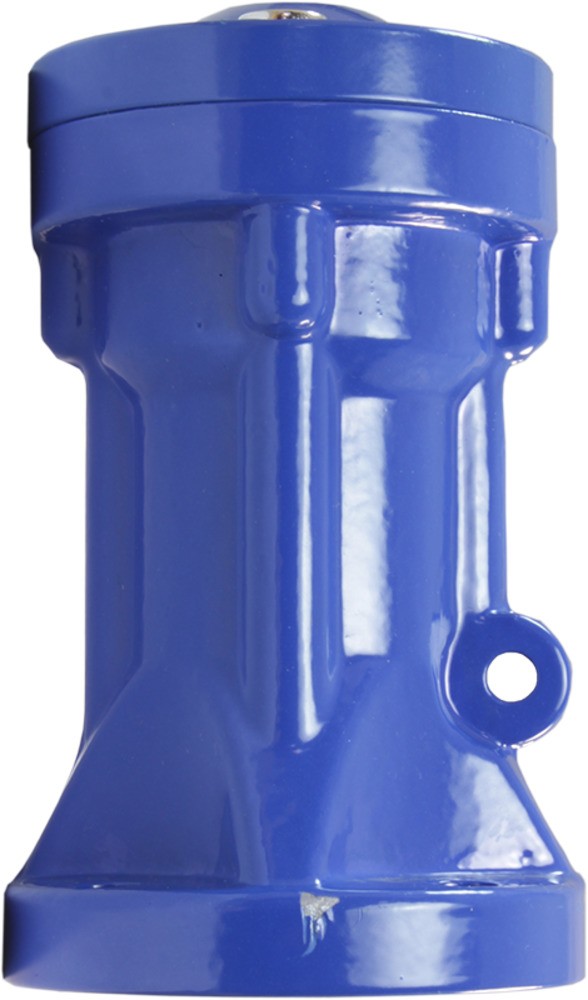

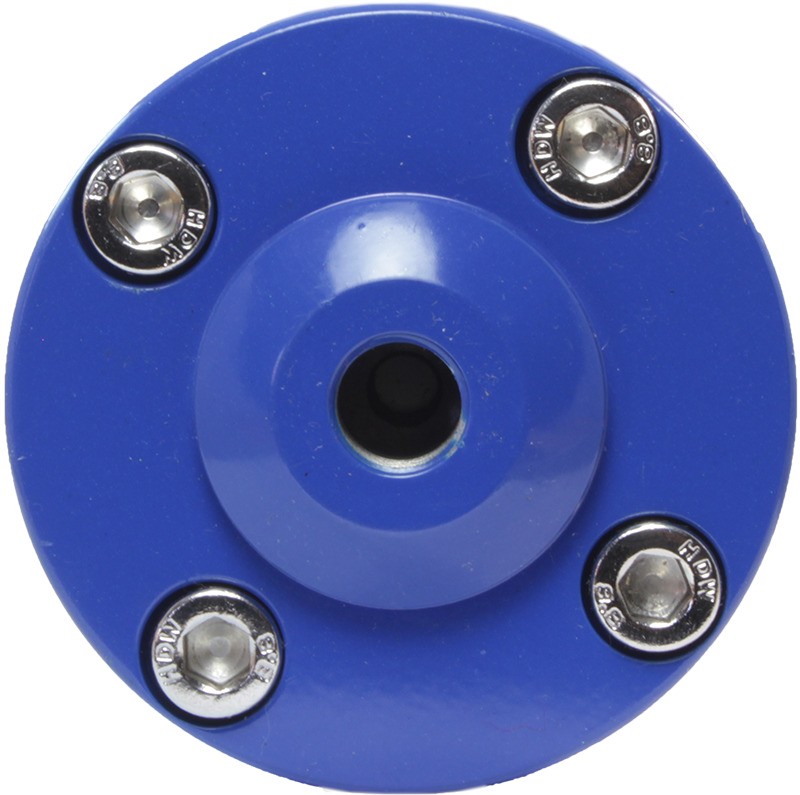

Пневматический одноударный вибратор ПВО

Есть видеообзор
Артикул: 426713654

Прибор для устранения налипания на стенках бункеров и силосов, на изгибах продуктопроводов, а также для обрушения сводов в местах выгрузки сырых и склонных к налипанию материалов

От 17 325 руб.

  • Один удар за одно включение

Характеристики

Потребление воздуха:
0,028...0,455 л/мин
Присоединение входа и выхода:
⅛, ¼, ⅜
Уровень шума:
60...75 дБ
Максимальная рабочая температура:
+100°C
Сила удара:
0,75...16,4 кг·м/с

Одноударный пневматический вибратор (пневмомолот) ПВО предназначен для устранения налипания на стенках бункеров и силосов, на изгибах продуктопроводов, а также для обрушения сводов в местах выгрузки сырых и склонных к налипанию материалов.
Данный тип пневмомолотка применяется при необходимости направленного удара на определенный участок объекта. Остальная часть объекта и окружающее оборудование подвергается минимальному воздействию. Часто применяется при очистке трубы, колена от скопления материала, а также при очистке резервуара, заполненного влажным материалом или материалом с низким удельным весом.

Принцип действия

Внутри цилиндра расположен магнит, препятствующий движению намагниченного поршня. Как только давление над поршнем создает силу, превышающую противодействие магнита, поршень приходит в движение обеспечивая сильный и резкий удар по основанию корпуса. Встроенная пружина возвращает поршень в начальное положение после снятия приложенного давления.

Особенности

  • Высокопрочный алюминиевый корпус
  • Регулировка силы удара внешним редуктором
  • Встроенный магнит для обеспечения резкого удара
  • Простая и надежная конструкция
  • Длительный срок службы

Технические характеристики

Модель Рабочее давление, МПа Потребление воздуха, л/мин Сила удара, кг·м/с Габаритные размеры, мм Вес, г
ПВО-30 0,3...0,7 0,028 0,75 ∅ 80×135 1100
ПВО-40 0,3...0,7 0,082 2,2 ∅ 96×164 2200
ПВО-60 0,3...0,7 0,228 7,4 ∅ 141×212 5100
ПВО-80 0,4...0,5 0,455 16,4 ∅ 170×260 11 100

Все модификации

Артикул Модель Срок поставки Стоимость
O13421 ПВО-30-0,75 Со склада

17325 руб.

O13422 ПВО-40-2,2 Со склада

19312 руб.

O13423 ПВО-60-7,4 Со склада

27562 руб.

O13424 ПВО-80-16,4 Со склада

42919 руб.



Габаритные размеры



Модель Размер, мм
∅ A B ∅ C D ∅ E F  G H ∅ L R ∅ Y
ПВО-30 75 11 80 13 9 5 ⅛" 135 67 ¼" 20
ПВО-40 90 12 96 18 11 5 ¼" 164 78 ¼" 30
ПВО-60 120 17 141 18 16 7 ¼" 212 108 ¼" 43
ПВО-80 160 17 170 20 17 7 ⅜" 260 140 ⅜" 70

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 17.10.2023 0.44 Мб
Потребление воздуха:
0,028...0,455 л/мин
Присоединение входа и выхода:
⅛, ¼, ⅜
Уровень шума:
60...75 дБ
Максимальная рабочая температура:
+100°C
Сила удара:
0,75...16,4 кг·м/с
Рабочее давление:
0,3...0,7 МПа
