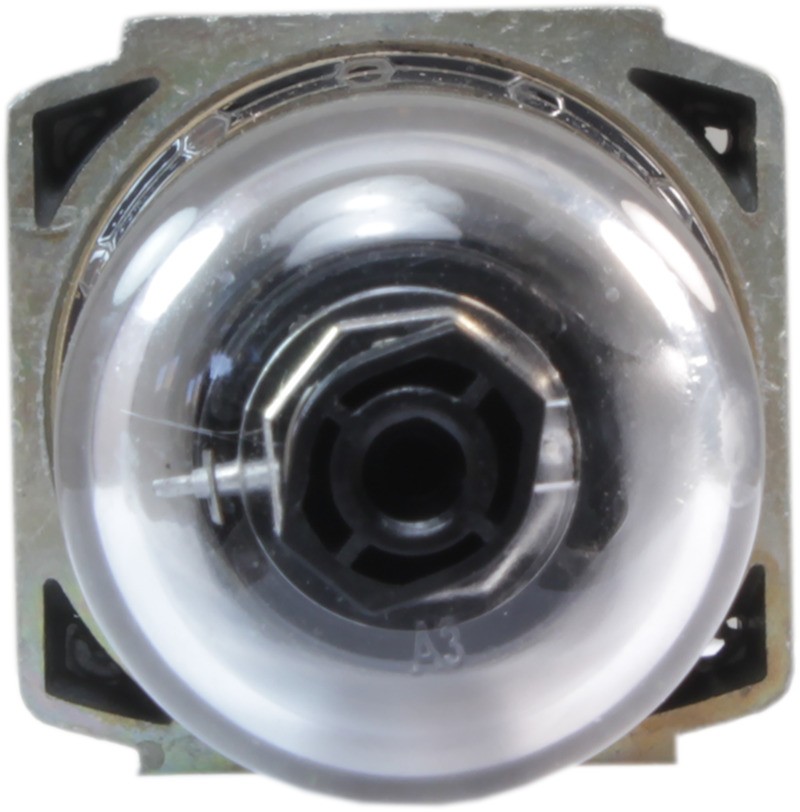

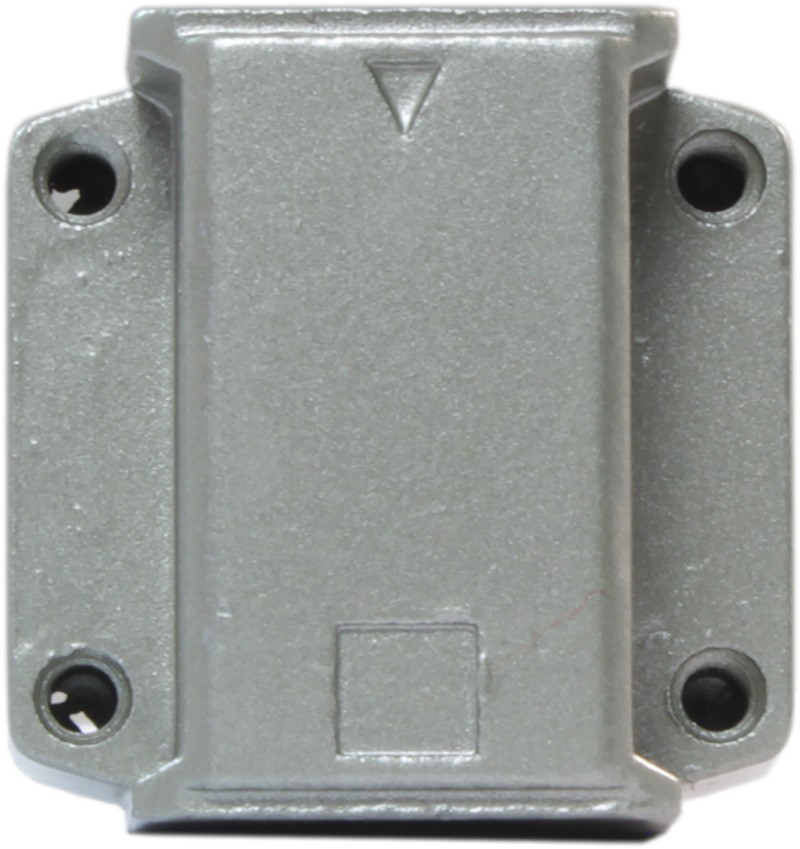

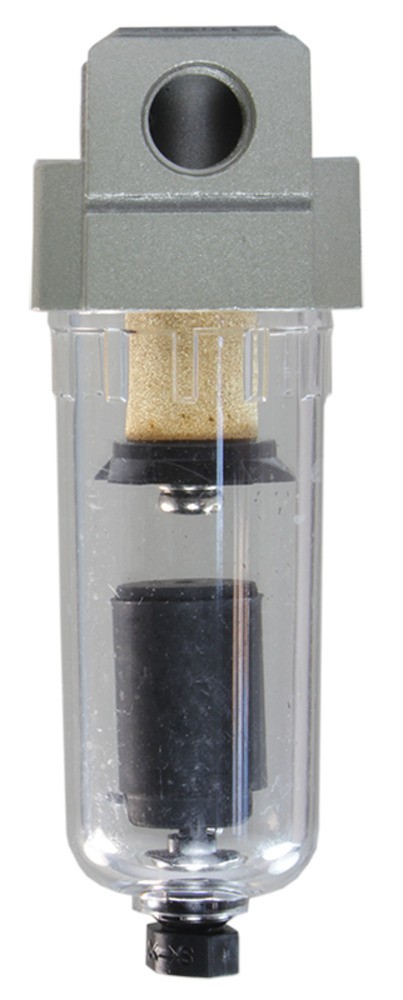

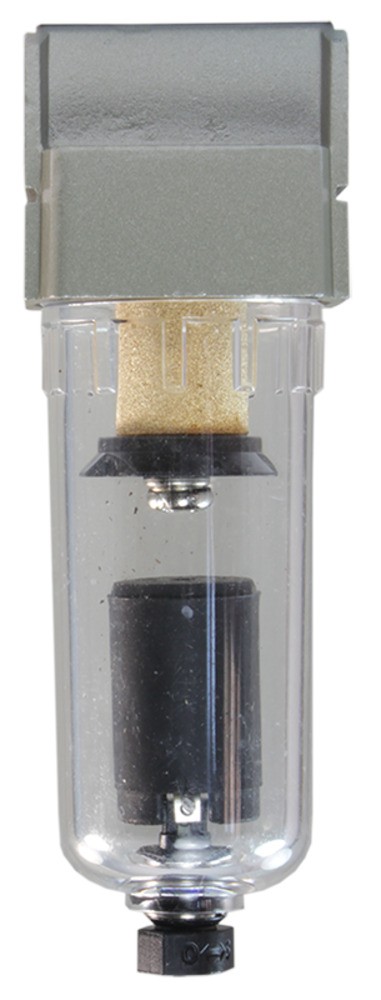

Фильтр с автоматическим сливом конденсата Ф-Х000А
Есть видеообзор
Фильтр-влагоотделитель с автоматическим сливом конденсата Ф-Х000А предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата
Особенности
- Конденсат автоматически удаляется через сливной клапан
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с Ф-3000А стакан защищен металлическим кожухом)
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 0,05...1 МПа |
| Максимальное давление | 1,5 МПа |
| Тонкость очистки | 5 мкм или 25 мкм |
| Присоединение | G¼"...G1" |
| Расход воздуха | 750...7000 л/мин |
| Рабочая температура | +5...+60°С |
Модификации
| Модель | Расход воздуха, л/мин | Присоединение | Объем резервуара, см³ | Габаритные размеры, мм | Вес, г |
| Ф-2000А-14 | 750 | G¼" | 15 | 117,5×40×40 | 190 |
| Ф-3000А-14 | 1500 | G¼" | 20 | 153,5×53×56 | 290 |
| Ф-3000А-38 | 1500 | G⅜" | 20 | 153,5×53×56 | 290 |
| Ф-4000А-12 | 4000 | G½" | 45 | 189×70×73 | 550 |
| Ф-4000А-34 | 6000 | G¾" | 45 | 192×75×73 | 580 |
| Ф-5000А-34 | 7000 | G¾" | 130 | 264,5×90×90 | 1080 |
| Ф-5000А-1 | 7000 | G1" | 130 | 264,5×90×90 | 1080 |
Все модификации
| Артикул | Модель | Модель, расход | Присоед.размер | Тонкость очистки, мкм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| A44301 | Ф-2000А-18-5 | Ф-2000А-18, 500 л/мин | 1/8" | 5 | 120 дней | 2244 руб. |
| A44309 | Ф-2000А-18-25 | Ф-2000А-18, 500 л/мин | 1/8" | 25 | Снято с производства | 1964 руб. |
| A44302 | Ф-2000А-14-5 | Ф-2000А-14, 750 л/мин | 1/4" | 5 | Со склада (комплектация 1..72 часа) | 2150 руб. |
| A44310 | Ф-2000А-14-25 | Ф-2000А-14, 750 л/мин | 1/4" | 25 | Со склада | 1964 руб. |
| A44303 | Ф-3000А-14-5 | Ф-3000А-14, 1500 л/мин | 1/4" | 5 | 120 дней | 3460 руб. |
| A44311 | Ф-3000А-14-25 | Ф-3000А-14, 1500 л/мин | 1/4" | 25 | Со склада | 3179 руб. |
| A44304 | Ф-3000А-38-5 | Ф-3000А-38, 1500 л/мин | 3/8" | 5 | 120 дней | 3460 руб. |
| A44312 | Ф-3000А-38-25 | Ф-3000А-38, 1500 л/мин | 3/8" | 25 | Со склада | 3179 руб. |
| A44305 | Ф-4000А-12-5 | Ф-4000А-12, 4000 л/мин | 1/2" | 5 | Со склада (комплектация 1..72 часа) | 4441 руб. |
| A44313 | Ф-4000А-12-25 | Ф-4000А-12, 4000 л/мин | 1/2" | 25 | Со склада | 3834 руб. |
| A44306 | Ф-4000А-34-5 | Ф-4000А-34, 6000 л/мин | 3/4" | 5 | Со склада (комплектация 1..72 часа) | 4768 руб. |
| A44314 | Ф-4000А-34-25 | Ф-4000А-34, 6000 л/мин | 3/4" | 25 | Со склада | 4161 руб. |
| A44307 | Ф-5000А-34-5 | Ф-5000А-34, 7000 л/мин | 3/4" | 5 | 120 дней | 6311 руб. |
| A44315 | Ф-5000А-34-25 | Ф-5000А-34, 7000 л/мин | 3/4" | 25 | 120 дней | 5610 руб. |
| A44308 | Ф-5000А-1-5 | Ф-5000А-1, 7000 л/мин | 1" | 5 | Со склада (комплектация 1..72 часа) | 6311 руб. |
| A44316 | Ф-5000А-1-25 | Ф-5000А-1, 7000 л/мин | 1" | 25 | Со склада | 5610 руб. |
| Габаритные размеры |
 |
| Ф-2000А |
 |
| Ф-3000А, Ф-4000А |
 |
| Ф-5000А |
| Модель | Размеры, мм | ||||||||||||
| A | B | C | D | E | F | G | H | J | K | L | M | P | |
| Ф-2000А | 40 | 117,5 | 11 | 40 | 17 | 30 | 27 | 22 | 5,4 | 8,4 | 40 | 2,3 | 40 |
| Ф-3000А | 53 | 153,5 | 14 | 53 | 16 | 41 | 40 | 23 | 6,5 | 8 | 53 | 2,3 | 56 |
| Ф-4000А-12 | 70 | 189 | 18 | 70 | 17 | 50 | 54 | 26 | 8,5 | 10,5 | 70 | 2,3 | 73 |
| Ф-4000А-34 | 75 | 192 | 20 | 70 | 14 | 50 | 54 | 25 | 8,5 | 10,5 | 70 | 2,3 | 73 |
| Ф-5000А | 90 | 264,5 | 24 | 90 | 23 | 66,5 | 66 | 35 | 11 | 13 | 90 | 3,2 | – |
Присоединение:
—
G¼...G1
Рабочее давление:
—
0,05...1 МПа
Расход воздуха:
—
750...7000 л/мин
Рабочая температура:
—
+5...+60°C
Тонкость очистки:
—
5 мкм или 25 мкм
Cлив конденсата:
—
автоматический
