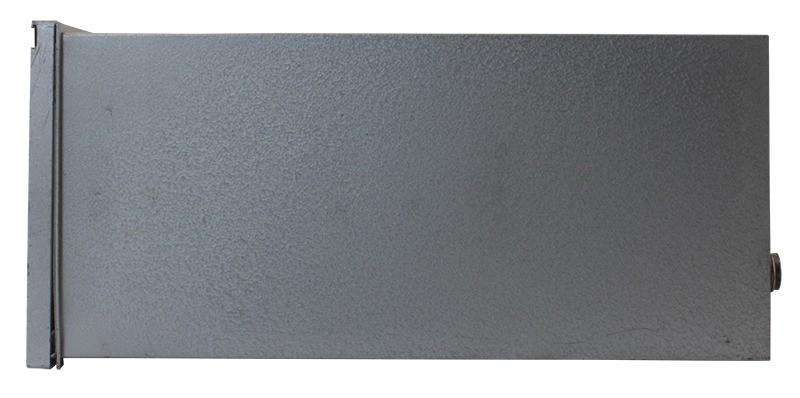

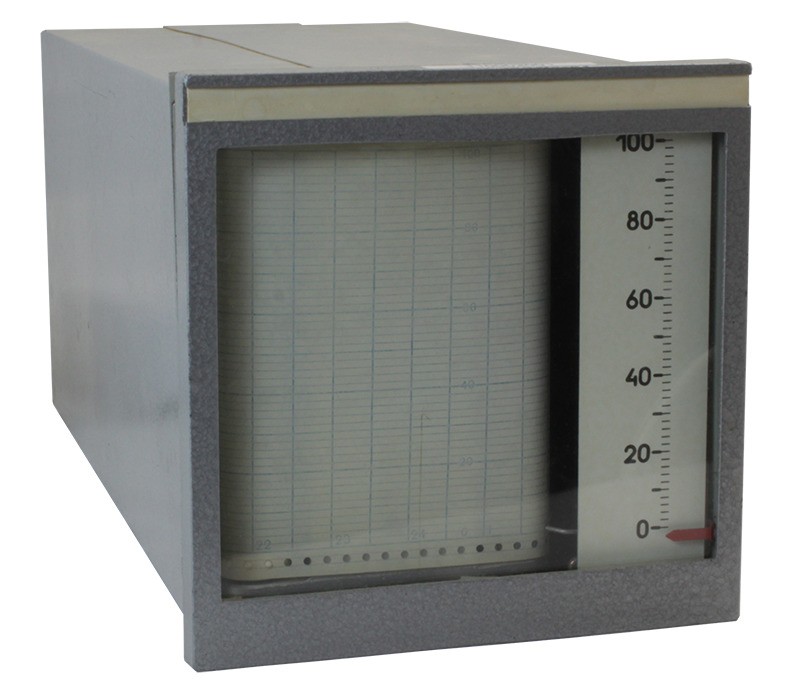

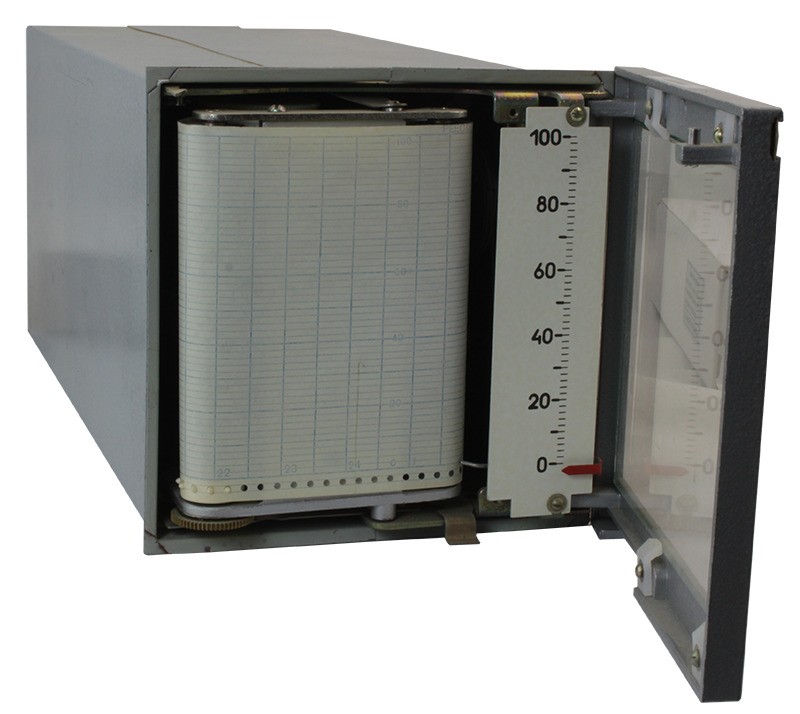

Прибор контроля пневматический регистрирующий ПКР.1
Распродажа
Прибор контроля пневматический регистрирующий ПКР.1 предназначен для непрерывной записи на ленточной диаграмме и показания по шкале величины одного параметра, изменение которого преобразовано в изменение давления воздуха от 20 до 100 кПа
Принцип работы
Принцип действия измерительного механизма приборов основан на методе силовой компенсации, при котором момент, развиваемый чувствительным элементом, уравновешивается моментом пружины обратной связи
Технические характеристики
| Параметр | Значение |
| Диапазон изменения входных аналоговых сигналов | 20...100 кПа |
| Класс точности | 1 |
| Длина шкалы | 100 мм |
| Питание | ~220 В, 50 Гц |
| Монтаж | в щит |
| Вырез в щите | 138×138 мм |
| Давление воздуха питания приборов | 140 кПа |
| Скорость перемещения диаграммной ленты | 20 мм/ч |
| Климатическое исполнение | УХЛ4.2 |
| Условия эксплуатации | −10...+60°C; 80%RH |
| Расход воздуха питания | ≤1,3 л/мин |
| Габаритные размеры | 144×167×365 мм |
| Вес | ≤4 кг |
| Габаритно – монтажные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.08.2013 | 1.66 Мб |  |
