Вакуумный эжектор AM
Есть видеообзор
Все модификации
| Артикул | Модель | Вход сжатого воздуха | Выход вакуума | Порт сброса | Невозвратный клапан | Особенности | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| O40512 | AM25L | G1/4" | G3/4" | G3/4" | Нет | Нет | 120 дней | 30994 руб. |
| O40513 | AM50L | G1/4" | G3/4" | G3/4" | Нет | Нет | Со склада | 49706 руб. |
| O40514 | AM75L | G1/4" | G3/4" | G3/4" | Нет | Нет | 120 дней | 55612 руб. |
| O40515 | AM100L | G1/4" | G3/4" | G3/4" | Нет | Нет | Со склада | 79755 руб. |
| O40516 | AM25L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | 120 дней | 29258 руб. |
| O40517 | AM50L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | 120 дней | 37365 руб. |
| O40518 | AM75L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | 120 дней | 60124 руб. |
| O40519 | AM100L | NPSF1/8" | G3/4" | G3/4" | Нет | Нет | Со склада | 77528 руб. |
| O40520 | AM125L | G1/4" | G1" | G1" | Нет | Нет | 120 дней | 85898 руб. |
| O40521 | AM150L | G1/4" | G1" | G1" | Нет | Нет | 120 дней | 93604 руб. |
| O40522 | AM25L | G1/4" | G3/4" | G3/4" | Есть | Нет | 120 дней | 31744 руб. |
| O40523 | AM50L | G1/4" | G3/4" | G3/4" | Есть | Нет | 120 дней | 39742 руб. |
| O40524 | AM75L | G1/4" | G3/4" | G3/4" | Есть | Нет | 120 дней | 56366 руб. |
| O40525 | AM100L | G1/4" | G3/4" | G3/4" | Есть | Нет | 120 дней | 63319 руб. |
| O40526 | AM25L | NPSF1/8" | G3/4" | G3/4" | Есть | Нет | 120 дней | 30008 руб. |
| O40527 | AM50L | NPSF1/8" | G3/4" | G3/4" | Есть | Нет | 120 дней | 38115 руб. |
| O40528 | AM75L | NPSF1/8" | G3/4" | G3/4" | Есть | Нет | 120 дней | 54630 руб. |
| O40529 | AM100L | NPSF1/8" | G3/4" | G3/4" | Есть | Нет | 120 дней | 61582 руб. |
| O40530 | AM125L | G1/4" | G1" | G1" | Есть | Нет | 120 дней | 83419 руб. |
| O40531 | AM150L | G1/4" | G1" | G1" | Есть | Нет | 120 дней | 91121 руб. |
| O40532 | AM25L | G1/4" | G3/4" | G3/4" | Есть | Энергосбережение | Со склада | 82601 руб. |

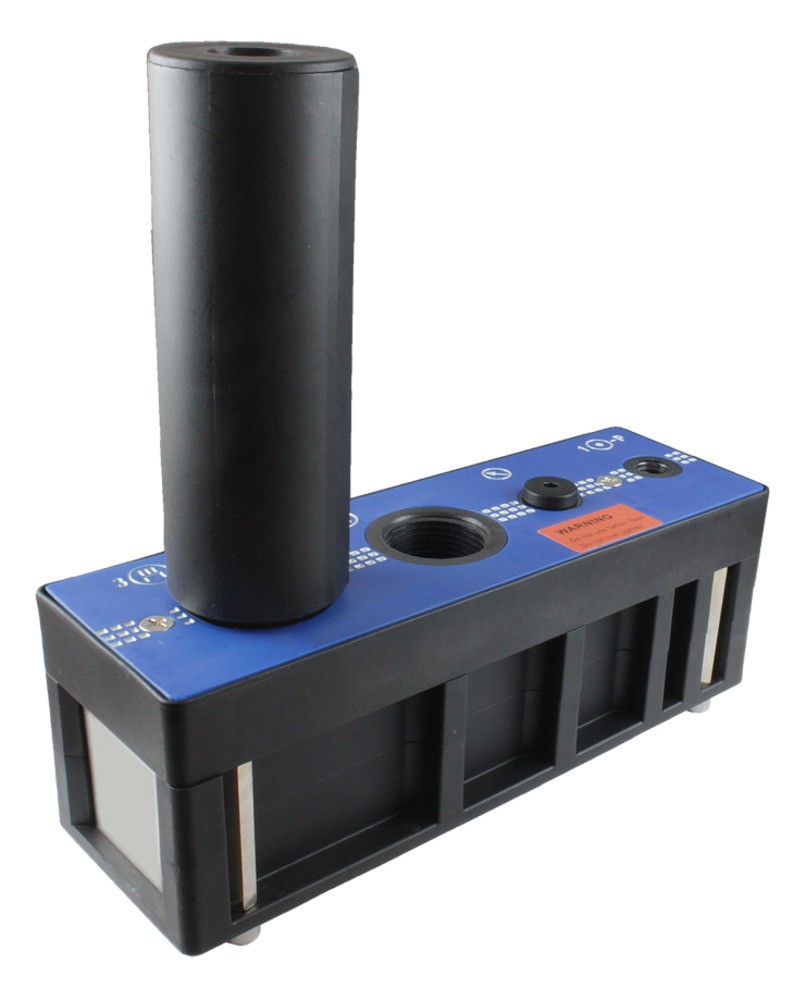

Вакуумный эжектор AM предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха
Особенности
- Высокая всасывающая способность
- Для условий работы, требующих значительного расхода вакуума, быстрого откачивания и небольшого расхода воздуха
- Подходит для обработки пористых материалов, например картонных коробок, упаковочных материалов

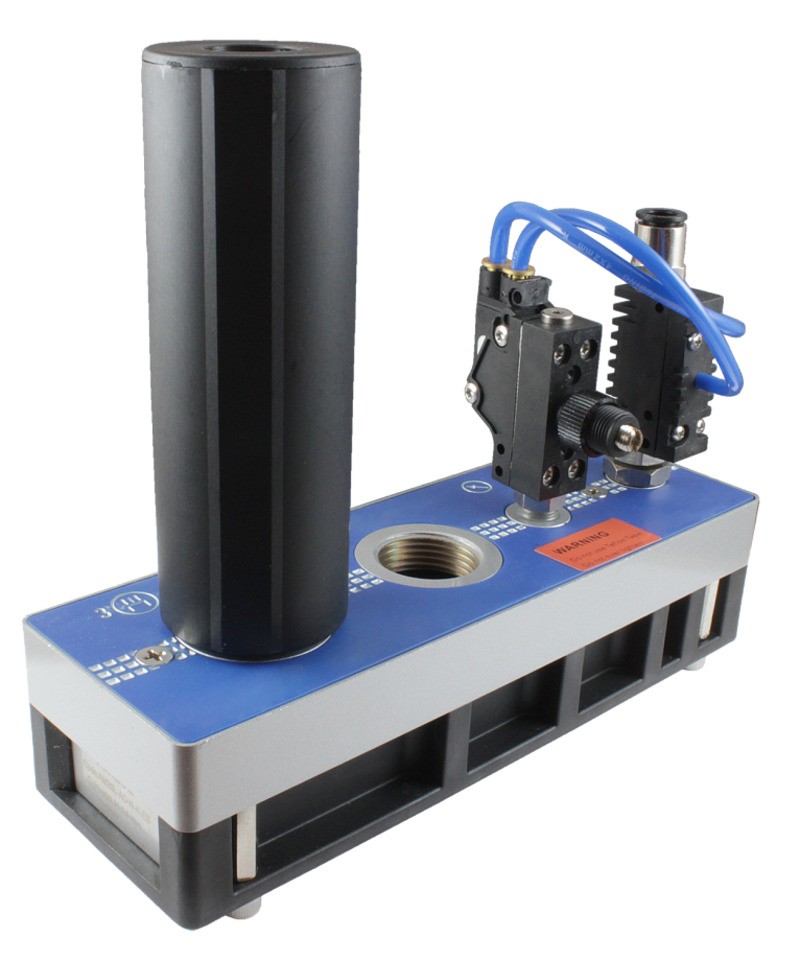

- Система энергосбережения состоит из пневмораспределителя и пневматического клапана (опционально только для моделей AM-25L/50L)
- Обратный клапан (опционально)

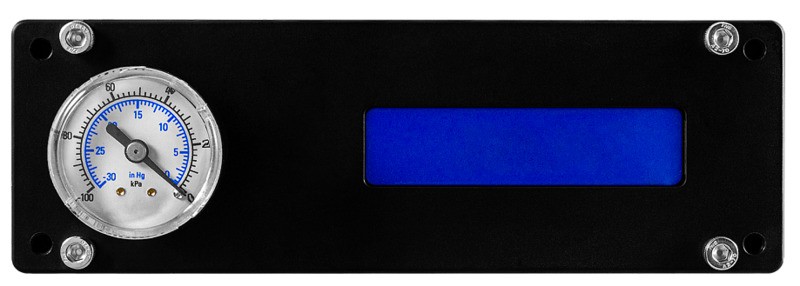

- Манометр в комплекте с возможностью установки в 2 разных порта по обе стороны корпуса
- Гермоввод для входа сжатого воздуха в комплекте (кроме моделей с системой энергосбережения)
- Быстрый сброс вакуума
- Многоступенчатый (три сопла)
- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

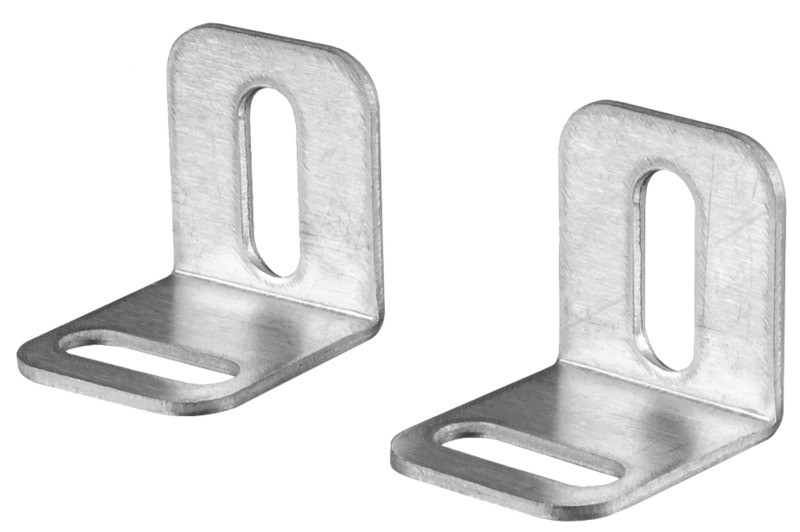

- Крепления на стену в комплекте
Области применения
- Упаковочная промышленность
- Пищевая промышленность
- Промышленные роботы
- Погрузочно-разгрузочные работы
- Автомобильная промышленность
- Обработка листового металла
- Деревообработка
Принцип работы
В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через систему сопел, выстроенных в цепочку. В результате возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с глушителем.
Пример использования
Пневматическая схема для модели с энергосбережением
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Сжатый воздух без содержания масла |
| Максимальный вакуум | −92 кПа |
| Максимальный вакуумный расход | 360...1200 л/мин |
| Потребление воздуха | 116...655 л/мин |
| Рабочее давление | 0,34 МПа |
| Уровень шума | 80...82 дБА |
| Рабочая температура | −10...+80°C |
| Присоединение | G¾", G1" – выход вакуума; NPSF⅛", G¼" – вход сжатого воздуха; G¾", G1" – порт сброса |
| Характеристики пневмораспределителя | |
| Рабочее давление воздуха | 0,15...0,8 МПа |
| Диапазон устанавливаемого давления | −15...−95 кПа |
| Гистерезис | 12 кПа |
| Тип | НЗ (нормально закрытый) |
| Рабочая температура | −10...+60°C |
| Характеристики пневматического клапана | |
| Рабочее давление воздуха | 0,1...0,8 МПа |
| Тип | НО (нормально открытый) |
| Рабочая температура | 0...+60°C |
Модификации прибора. Обозначение для заказа
- 1 – Модификация:
– 25L
– ...
– 150L - 2 – Соединительная плита (характеристики см. в таблице):
– D– AD - 3 – Материал уплотнения:
– N – NBR - 4 – Обратный клапан:
– А – есть
– пусто – нет - 5 – Система энергосбережения:
– ES – есть
– пусто – нет
Соединительная плита
| Модель соединительной плиты | Выход вакуума | Вход сжатого воздуха | Порт сброса | Материал | Модель эжектора |
| D | G¾" | NPSF⅛" | G¾" | Полифенилсульфид (PPS) | AM25L...100L |
| G1" | G¼" | G1" | AM125L...150L | ||
| AD | G¾" | G¼" | G¾" | Алюминиевый сплав | AM25L...100L |
| G1" | G¼" | G1" | AM125L...150L |
Модификации
| Модель | Макс. вакуум, кПа | Макс. вакуумный расход, л/мин | Расход воздуха, л/мин | Уровень шума, дБА | Габаритные размеры, мм |
| Номинальное рабочее давление 0,34 МПа | |||||
| AM25L | –92 | 360 | 116 | 80 | 201×193×64 |
| AM50L | 600 | 230 | 81 | ||
| AM75L | 760 | 365 | 221×193×64 | ||
| AM100L | 850 | 445 | |||
| AM125L | 1150 | 545 | 82 | 239×193×64 | |
| AM150L | 1200 | 655 | |||
| Номинальное рабочее давление 0,6 МПа | |||||
| AM25L | –89 | 420 | 185 | 80 | 201×193×64 |
| AM50L | 700 | 370 | 81 | ||
| AM75L | 950 | 610 | 221×193×64 | ||
| AM100L | 1010 | 720 | |||
| AM125L | 1400 | 780 | 82 | 239×193×64 | |
| AM150L | 1500 | 810 | |||
| Габаритные размеры |
 |
| Размеры системы энергосбережения |
 |
| Модель | Размеры, мм | |||||||
| G1 (вход сжатого воздуха) | G2 | G3 (выход вакуума) | G4 (порт сброса) | H | H1 | H3 | ||
| плита D | плита AD | |||||||
| AM25L, AM50L | NPSF⅛″ | G¼″ | G⅛″ | G¾″ | G¾″ | 45 | 169 | 201 |
| AM75L, AM100L | NPSF⅛″ | G¼″ | G⅛″ | G¾″ | G¾″ | 65 | 189 | 221 |
| AM125L, AM150L | G¼″ | G¼″ | G⅛″ | G1″ | G1″ | 85 | 205 | 239 |
Рабочая среда:
—
сжатый воздух без содержания масла
Максимальный вакуум:
—
−92 кПа
Максимальный вакуумный расход:
—
360...1200 л/мин
Потребление сжатого воздуха:
—
116...655 л/мин
Присоединение:
—
G¾, G1 – выход вакуума; NPSF⅛, G¼ – вход сжатого воздуха; G¾, G1 – порт сброса
Глушитель:
—
внешний
Материал уплотнения:
—
NBR
Уровень шума:
—
80...82 дБА
Рабочее давление:
—
0,34 МПа
Материал соединительной плиты:
—
полифениленсульфид (PPS) или алюминиевый сплав
Манометр:
—
в комплекте
Система энергосбережения:
—
опционально
