Кондуктометрический контроллер уровня ОВЕН КУ1411
Стержень не входит в комплект поставки датчика, он заказывается отдельно.
- Специализированные алгоритмы подойдут для 70 % простейших алгоритмов наполнения, осушения или поддержания уровня жидкости в емкостях. Датчик работает со всеми токопроводящими жидкостями, несклонными к налипанию.
- Прибор включает в себя датчик, регулятор, индикатор и кабельный вывод. Продукт «4 в 1».
- Не требует программирования и создания документации. Настройка производится с лицевой панели прибора. Ввод в эксплуатацию в течение 30 минут.
- Алгоритмом контроллера предусмотрено аварийное положение исполнительных механизмов в случае аварии.
- Поворотный корпус обеспечит доступ к параметрам обслуживающему персоналу и упростит установку контроллера. Специальный кабельный вывод исключает неправильность подключения устройства.
Технические характеристики
| Параметр | Значение | |
| Диапазон входного напряжения (номинальное) | =19…30В (=24В) ~90…264В (~230В) | |
| Потребляемая мощность, не более | 2 Вт | |
| Электрическая прочность изоляции относительно ВУ | 3000В | |
| Тип датчика | Кондуктометрический | |
| Настраиваемые уровни чувствительности | 1, 10, 100, 500 кОм | |
| Степень защиты (ГОСТ 14254) | IP65 | |
| Габаритные размеры | (54 × 137 × 80) ± 1 мм | |
| Масса, не более | 0,5 кг | |
| Средний срок службы | 8 лет | |
Все модификации
| Артикул | Количество входов | Выходые сигналы (И - 4…20мА, Р - э/м реле, Т - управление твердотельным реле, О - отсутствует) | Напряжение питания | Длина кабеля | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O39892 | 1 | И.О.О | ~230В | 1 | 2...4 недели | 22470 руб. |
| O39893 | 1 | Р.О.О | ~230В | 1 | 2...4 недели | 18600 руб. |
| O39894 | 1 | Т.О.О | ~230В | 1 | 2...4 недели | 22470 руб. |
| O39895 | 2 | И.Р.О | ~230В | 1 | 2...4 недели | 22470 руб. |
| O39896 | 2 | Р.Р.О | ~230В | 1 | 2...4 недели | 18600 руб. |
| O39897 | 2 | Т.Т.О | ~230В | 1 | 2...4 недели | 18600 руб. |
| O39898 | 3 | И.Р.Р | ~230В | 1 | 2...4 недели | 18600 руб. |
| O39899 | 3 | Р.Р.Р | ~230В | 1 | 2...4 недели | 18600 руб. |
| O39900 | 3 | Т.Т.Т | ~230В | 1 | 2...4 недели | 22470 руб. |
| O39901 | 1 | И.О.О | =24В | 1 | 2...4 недели | 22470 руб. |
| O39902 | 1 | Р.О.О | =24В | 1 | 2...4 недели | 18600 руб. |
| O39903 | 1 | Т.О.О | =24В | 1 | 2...4 недели | 22470 руб. |
| O39904 | 2 | И.Р.О | =24В | 1 | 2...4 недели | 22470 руб. |
| O39905 | 2 | Р.Р.О | =24В | 1 | 2...4 недели | 18600 руб. |
| O39906 | 2 | Т.Т.О | =24В | 1 | 2...4 недели | 22470 руб. |
| O39907 | 3 | И.Р.Р | =24В | 1 | 2...4 недели | 22470 руб. |
| O39908 | 3 | Р.Р.Р | =24В | 1 | 2...4 недели | 18600 руб. |
| O39909 | 3 | Т.Т.Т | =24В | 1 | 2...4 недели | 22470 руб. |
| O39910 | 1 | И.О.О | ~230В | 5 | 2...4 недели | 23940 руб. |
| O39911 | 1 | Р.О.О | ~230В | 5 | 2...4 недели | 19830 руб. |
| O39912 | 1 | Т.О.О | ~230В | 5 | 2...4 недели | 23940 руб. |
| O39913 | 2 | И.Р.О | ~230В | 5 | 2...4 недели | 23940 руб. |
| O39914 | 2 | Р.Р.О | ~230В | 5 | 2...4 недели | 19830 руб. |
| O39915 | 2 | Т.Т.О | ~230В | 5 | 2...4 недели | 23940 руб. |
| O39916 | 3 | И.Р.Р | ~230В | 5 | 2...4 недели | 23940 руб. |
| O39917 | 3 | Р.Р.Р | ~230В | 5 | 2...4 недели | 19830 руб. |
| O39918 | 3 | Т.Т.Т | ~230В | 5 | 2...4 недели | 23940 руб. |
| O39919 | 1 | И.О.О | =24В | 5 | 2...4 недели | 23940 руб. |
| O39920 | 1 | Р.О.О | =24В | 5 | 2...4 недели | 19830 руб. |
| O39921 | 1 | Т.О.О | =24В | 5 | 2...4 недели | 23940 руб. |
| O39922 | 2 | И.Р.О | =24В | 5 | 2...4 недели | 23940 руб. |
| O39923 | 2 | Р.Р.О | =24В | 5 | 2...4 недели | 19830 руб. |
| O39924 | 2 | Т.Т.О | =24В | 5 | 2...4 недели | 23940 руб. |
| O39925 | 3 | И.Р.Р | =24В | 5 | 2...4 недели | 23940 руб. |
| O39926 | 3 | Р.Р.Р | =24В | 5 | 2...4 недели | 19830 руб. |
| O39927 | 3 | Т.Т.Т | =24В | 5 | 2...4 недели | 23940 руб. |
| O39928 | 1 | И.О.О | ~230В | 10 | 2...4 недели | 25830 руб. |
| O39929 | 1 | Р.О.О | ~230В | 10 | 2...4 недели | 21400 руб. |
| O39930 | 1 | Т.О.О | ~230В | 10 | 2...4 недели | 25830 руб. |
| O39931 | 2 | И.Р.О | ~230В | 10 | 2...4 недели | 25830 руб. |
| O39932 | 2 | Р.Р.О | ~230В | 10 | 2...4 недели | 21400 руб. |
| O39933 | 2 | Т.Т.О | ~230В | 10 | 2...4 недели | 21400 руб. |
| O39934 | 3 | И.Р.Р | ~230В | 10 | 2...4 недели | 25830 руб. |
| O39935 | 3 | Р.Р.Р | ~230В | 10 | 2...4 недели | 21400 руб. |
| O39936 | 3 | Т.Т.Т | ~230В | 10 | 2...4 недели | 25830 руб. |
| O39937 | 1 | И.О.О | =24В | 10 | 2...4 недели | 25830 руб. |
| O39938 | 1 | Р.О.О | =24В | 10 | 2...4 недели | 21400 руб. |
| O39939 | 1 | Т.О.О | =24В | 10 | 2...4 недели | 25830 руб. |
| O39940 | 2 | И.Р.О | =24В | 10 | 2...4 недели | 25830 руб. |
| O39941 | 2 | Р.Р.О | =24В | 10 | 2...4 недели | 21400 руб. |
| O39942 | 2 | Т.Т.О | =24В | 10 | 2...4 недели | 25830 руб. |
| O39943 | 3 | И.Р.Р | =24В | 10 | 2...4 недели | 25830 руб. |
| O39944 | 3 | Р.Р.Р | =24В | 10 | 2...4 недели | 21400 руб. |
| O39945 | 3 | Т.Т.Т | =24В | 10 | 2...4 недели | 25830 руб. |
| O39946 | 1 | И.О.О | ~230В | 20 | 2...4 недели | 30370 руб. |
| O39947 | 1 | Р.О.О | ~230В | 20 | 2...4 недели | 25160 руб. |
| O39948 | 1 | Т.О.О | ~230В | 20 | 2...4 недели | 30370 руб. |
| O39949 | 2 | И.Р.О | ~230В | 20 | 2...4 недели | 30370 руб. |
| O39950 | 2 | Р.Р.О | ~230В | 20 | 2...4 недели | 25160 руб. |
| O39951 | 2 | Т.Т.О | ~230В | 20 | 2...4 недели | 21400 руб. |
| O39952 | 3 | И.Р.Р | ~230В | 20 | 2...4 недели | 30370 руб. |
| O39953 | 3 | Р.Р.Р | ~230В | 20 | 2...4 недели | 25160 руб. |
| O39954 | 3 | Т.Т.Т | ~230В | 20 | 2...4 недели | 30370 руб. |
| O39955 | 1 | И.О.О | =24В | 20 | 2...4 недели | 30370 руб. |
| O39956 | 1 | Р.О.О | =24В | 20 | 2...4 недели | 25160 руб. |
| O39957 | 1 | Т.О.О | =24В | 20 | 2...4 недели | 30370 руб. |
| O39958 | 2 | И.Р.О | =24В | 20 | 2...4 недели | 30370 руб. |
| O39959 | 2 | Р.Р.О | =24В | 20 | 2...4 недели | 21400 руб. |
| O39960 | 2 | Т.Т.О | =24В | 20 | 2...4 недели | 30370 руб. |
| O39961 | 3 | И.Р.Р | =24В | 20 | 2...4 недели | 30370 руб. |
| O39962 | 3 | Р.Р.Р | =24В | 20 | 2...4 недели | 25160 руб. |
| O39963 | 3 | Т.Т.Т | =24В | 20 | 2...4 недели | 21400 руб. |
Характеристики выходных устройств
Коммутируемый ток: не более 1А при переменном напряжении не более 250В и cos(φ) = 1 или при постоянном напряжении не более 30В
Ресурс реле: не менее 100 000 переключений
| Параметр | Значение | |
| Управление твердотельным реле («Т») | Выходной ток: 0,2А Выходное напряжение верхнего уровня: 4,5…5,2В | |
| Электромагнитное реле («Р») | Номинальное коммутируемое напряжение: ⎓24В/~230В | |
| Токовый выход 4...20мА («И») | Тип выхода: дискретный Напряжение питания: =10…30В Погрешность выходного тока: 0,5 % от диапазона Сопротивление нагрузки: 50…1000 Ом не более Гальваническая изоляция: не менее 1000В | |

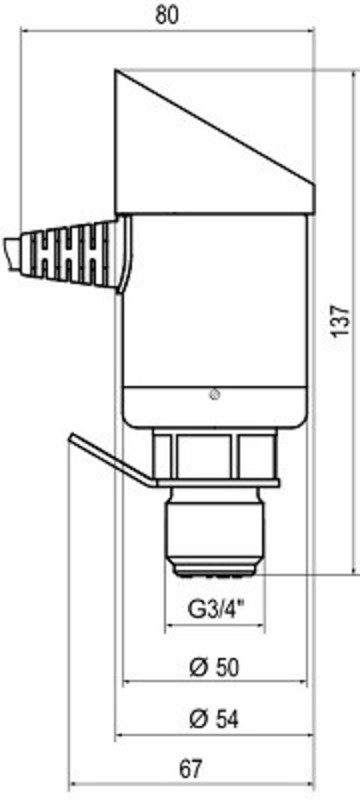

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.09.2022 | 7.6 Мб |  |
| Декларация о соответствии | 21.09.2022 | 0.91 Мб |  |
Выход:
—
3 выхода со следующими управляющими сигналами: токовый И, электромагнитное реле Р, управление твердотельным реле Т
Светодиодная индикация:
—
настраиваемая
Исполнение:
—
1-, 2- и 3-канальное
Встроенный кабельный вывод:
—
на 2, 5, 10 или 20 метров
Питание:
—
=24В или ~230В
