Контроллер для управления насосом ОВЕН СУНА-121
Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов
Особенности
- Управление группами из 2-х или 3-х насосов
- Алгоритмы для чередования насосов, поддержания давления и поддержания уровня в резервуаре
- ЖК дисплей с индикацией на русском языке
- 2 варианта напряжения питания (24 В или 230 В)
Технические характеристики
| Параметр | СУНА-121.220 | СУНА-121.24 |
| Количество дискретных входов | 8 | |
| Количество аналоговых входов | 4 | |
| Количество дискретных выходов | 8 | |
| Диапазон напряжения питания | ~94…264 В (номинальное ~120…230 В); 47…63 Гц | =19…30 В (номинальное =24 В) |
| Потребляемая мощность | 17 ВА | 10 Вт |
| Встроенный источник питания | Есть | − |
| Выходное напряжение встроенного источника питания | 24 ± 3 В | − |
| Ток нагрузки встроенного источника питания | 100 мА | − |
| Интерфейс связи | RS-485 | |
| Протокол связи | Modbus-RTU, Modbus-ASCII | |
| Скорость передачи данных | 9600, 14400, 19200, 38400, 57600, 115200 бит/сек | |
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
| Индикаторы | два светодиодных индикатора (красный и зеленый) | |
| Количество механических кнопок | 6 | |
| Защита | IP20 | |
| Монтаж | На DIN-рейку, стандарт 5S | |
| Габаритные размеры | 123×90×58 мм | |
| Вес | 0,6 кг | |
Все модификации
| Артикул | Модель | Питание, В | Алгоритм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| M37368 | СУНА-121.220.00.00 | 220 | 00 | 2...4 недели | 14718 руб. |
| M37369 | СУНА-121.24.00.00 | 24 | 00 | 2...4 недели | 14718 руб. |
| M37370 | СУНА-121.220.01.00 | 220 | 01 | 2...4 недели | 14718 руб. |
| M37371 | СУНА-121.24.01.00 | 24 | 01 | 2...4 недели | 14718 руб. |
| M37372 | СУНА-121.220.02.00 | 220 | 02 | 2...4 недели | 14718 руб. |
| M37373 | СУНА-121.24.02.00 | 24 | 02 | 2...4 недели | 14718 руб. |
| M37374 | СУНА-121.220.03.00 | 220 | 03 | 2...4 недели | 14718 руб. |
| M37375 | СУНА-121.24.03.00 | 24 | 03 | 2...4 недели | 14718 руб. |
| M37376 | СУНА-121.220.04.00 | 220 | 04 | 2...4 недели | 14718 руб. |
| M37377 | СУНА-121.24.04.00 | 24 | 04 | 2...4 недели | 14718 руб. |
| M37378 | СУНА-121.220.05.00 | 220 | 05 | 2...4 недели | 14718 руб. |
| M37379 | СУНА-121.24.05.00 | 24 | 05 | 2...4 недели | 14718 руб. |
| M37380 | СУНА-121.220.06.00 | 220 | 06 | 2...4 недели | 14718 руб. |
| M37381 | СУНА-121.24.06.00 | 24 | 06 | 2...4 недели | 14718 руб. |
| M37382 | СУНА-121.220.07.00 | 220 | 07 | 2...4 недели | 14718 руб. |
| M37383 | СУНА-121.24.07.00 | 24 | 07 | 2...4 недели | 14718 руб. |
| M37384 | СУНА-121.220.08.00 | 220 | 08 | 2...4 недели | 14718 руб. |
| M37385 | СУНА-121.24.08.00 | 24 | 08 | 2...4 недели | 14718 руб. |
| M37386 | СУНА-121.220.09.00 | 220 | 09 | 2...4 недели | 16314 руб. |
| M37387 | СУНА-121.24.09.00 | 24 | 09 | 2...4 недели | 16314 руб. |
Характеристики дискретных входов
| Параметр | СУНА-121.220 | СУНА-121.24 |
| Количество дискретных входов | 8 | |
| Номинальное напряжение питания | ~230 B | =24 B |
| Максимально допустимое напряжение питания | ~264 B | =30 B |
| Тип датчика | Механические коммутационные устройства | Механические коммутационные устройства С выходными транзисторными ключами |
| Ток «логической единицы» | 0,7…1,45 мА | 2…4 мА |
| Ток «логического нуля» | 0…0,5 мА | |
| Минимальная длительность импульса | 50 мс | 2 мс |
| Максимальное время реакции контроллера | 100 мс | 30 мс |
Характеристики аналоговых входов
| Параметр | СУНА-121.220 | СУНА-121.24 |
| Количество аналоговых входов | 4 | |
| Тип измеряемых сигналов | 4…20 мА, 0…4 кОм (униполярный) | |
| Погрешность | ±0,5% | |
| Сопротивление встроенного резистора | 121 Ом | |
| Период обновления результатов измерения | 10 мс | |
Характеристики дискретных выходов
| Параметр | СУНА-121.220 | СУНА-121.24 |
| Количество дискретных выходов | 8 | |
| Тип выходного устройства | Дискретный, релейные (нормально разомкнутые контакты) | |
| Коммутируемое напряжение: – для цепи постоянного тока – для цепи переменного тока | 30 В 250 В | |
| Допустимый ток нагрузки | 5 А (при напряжении не более ~250 В и cosφ >0,95) 3 А (при напряжении не более =30 В) | |
| Механический ресурс реле | не менее 10 000 000 циклов | |
Характеристики аналоговых выходов
| Параметр | СУНА-121.220 | СУНА-121.24 |
| Количество аналоговых выходов | 2 | |
| Тип выходного устройства | ЦАП "параметр-ток" | |
| Диапазон генерации тока | 4…20 мА | |
| Напряжение питания | 12…30 В | |
| Внешняя нагрузка | не более 1 кОм | |

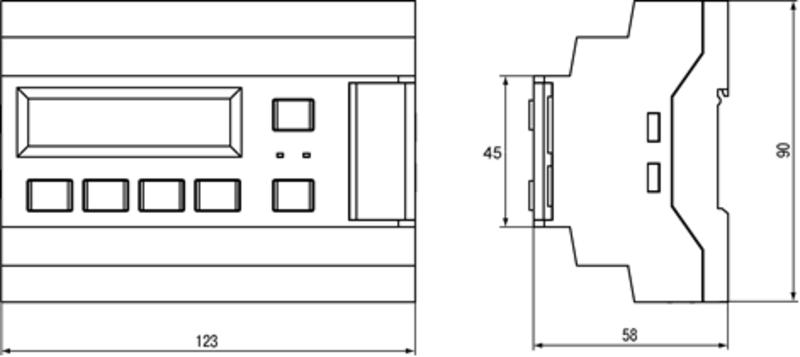

| Габаритные размеры |
 |

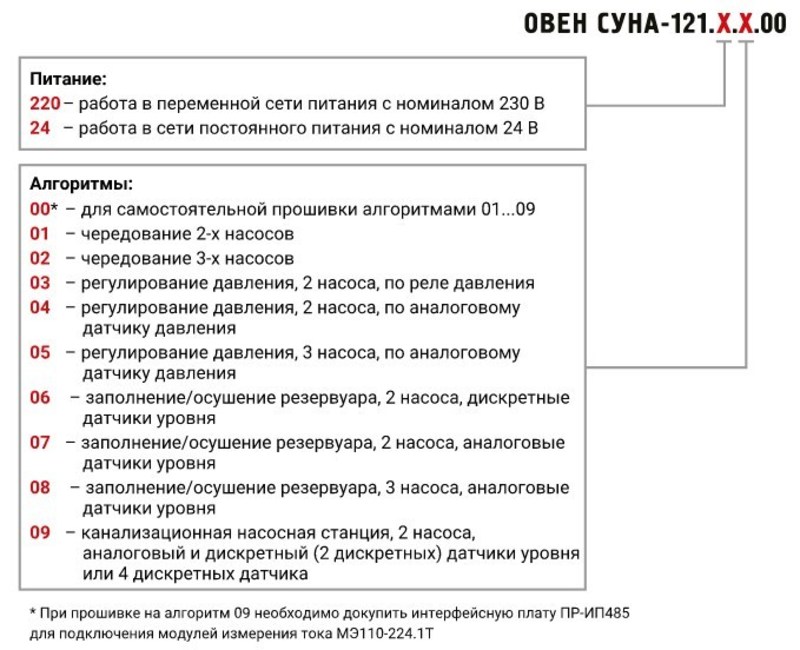

| Схема заказа |
 |
Максимальное количество контролируемых уровней:
—
8
Монтаж:
—
на DIN-рейку, стандарт 5S
Защита:
—
IP20
Диапазон переменного напряжения питания:
—
90…264 В; 19…30 В
Потребляемая мощность:
—
17 ВА
