Контроллер уровня Ординар-D1
Новинка
Контроллер уровня Ординар-D1 предназначен для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться для автоматического наполнения/осушения резервуара, бака, приямка и т. д., защиты насоса от «сухого хода».
Особенности
- Контроль по одному или двум уровням
- Управление наполнением или осушением резервуара
- Гальванически развязанное питание ≅24...240 В
Технические характеристики
| Параметры | Значение |
| Количество контролируемых уровней | 1 или 2 |
| Диапазон чувствительности | 5…100 кОм |
| Напряжение на электродах | ≤ ~5 В |
| Ток на датчике | ≤ 0,1 мА |
| Время отклика | ≤ 400 мс |
| Диапазон времени задержки | 0,1…10 с |
| Задержка времени после подачи питания | 1,5 с |
| Погрешность задания времени | ±5% |
| Питание | ≅24...240 В |
| Реле | ~10 А, 250 В |
| Механическая износостойкость | ≥ 107 циклов |
| Электрическая износостойкость | ≥ 106 циклов |
| Защита | IP40 (лицевая панель), IP20 (клеммы) |
| Температура эксплуатации | −20...+55°С |
| Температура хранения | −35...+75°С |
| Монтаж | Настенный, на DIN-рейку (стандарт 1S) |
| Габаритные размеры | 90×18×64 мм |
| Вес | 81 г |

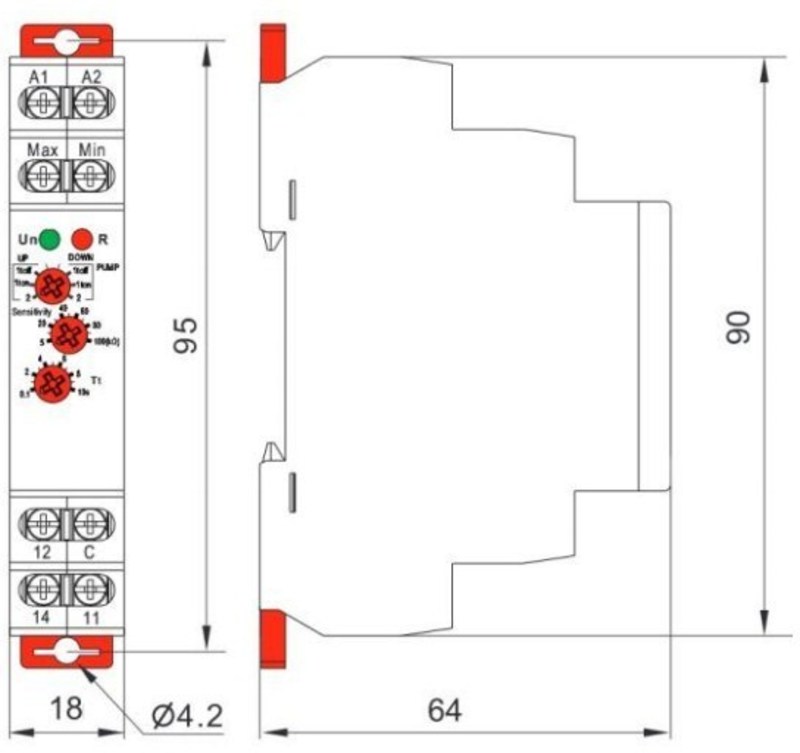

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 19.07.2024 | 0.79 Мб |  |
Максимальное количество контролируемых уровней:
—
2
Входные сигналы:
—
Выходной сигнал:
—
~10 А, 250 В
Выход:
—
Светодиодная индикация:
—
питания и состояния реле
Колодка:
—
Монтаж:
—
настенный, на DIN-рейку (стандарт 1S)
Количество входов:
—
Количество выходов:
—
Количество алгоритмов:
—
Контакты:
—
Коммутационная способность:
—
Встроенный источник питания:
—
Интерфейсы:
—
Чувствительность:
—
5...100 кОм
Регулятор чувствительности:
—
есть
Регулируемое время задержки:
—
0,1...10 с
Области применения:
—
Длина погружаемой части датчика:
—
Реле:
—
Рабочее давление:
—
Защита:
—
Типы датчиков:
—
Количество датчиков:
—
Исполнение:
—
Встроенный кабельный вывод:
—
Питание:
—
Диапазон переменного напряжения питания:
—
Потребляемая мощность:
—
Диапазон регулирования температуры:
—
Погрешность:
—
Количество выходных устройств:
—
Тип выхода:
—
Два прибора в одном:
—
Одновременное:
—
