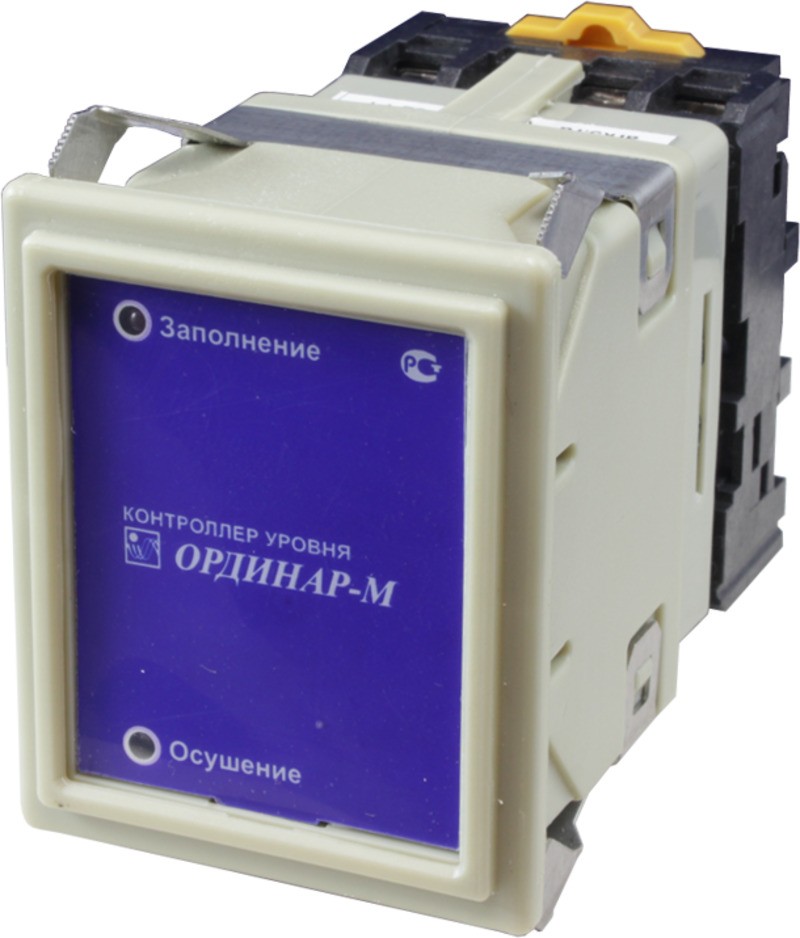

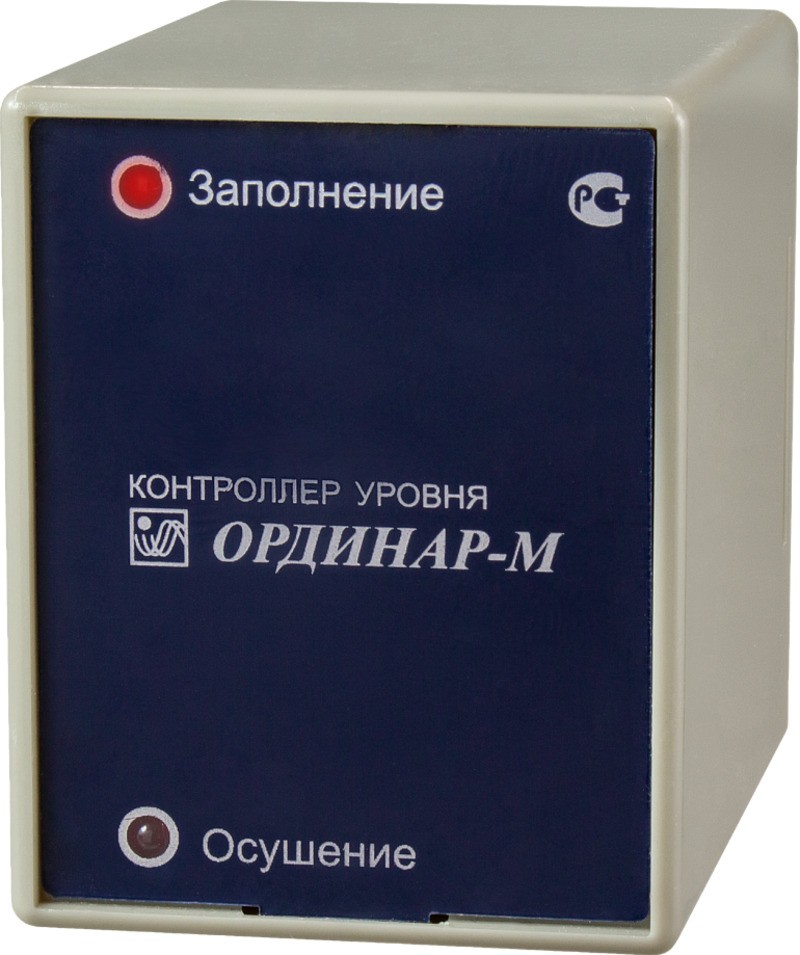

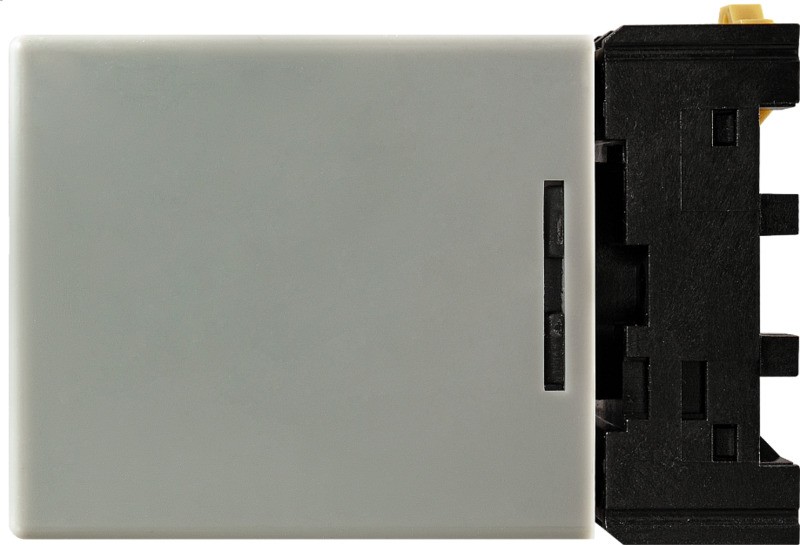

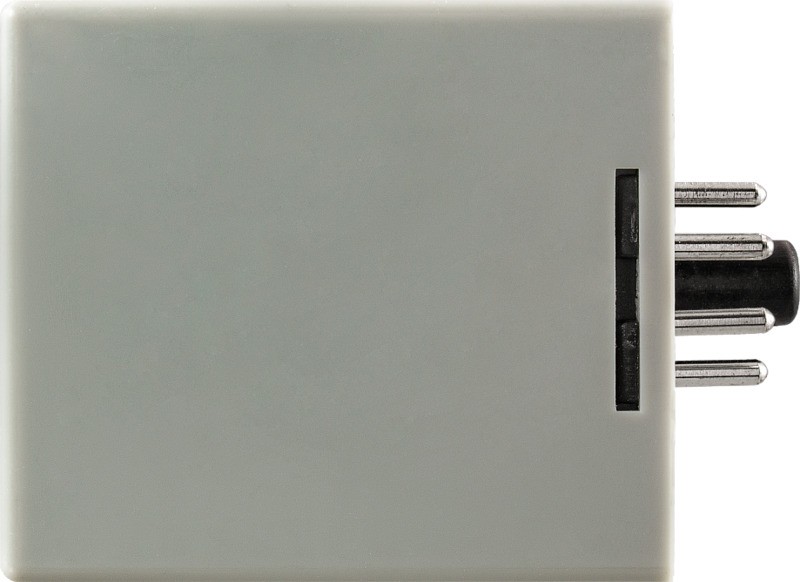

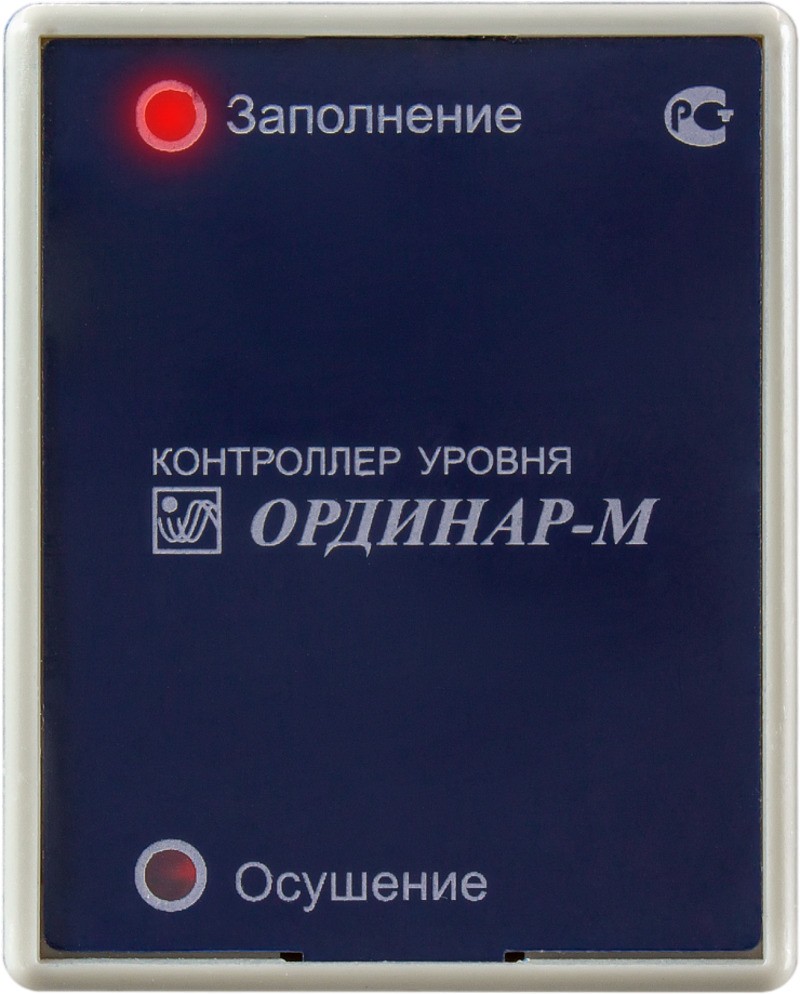

Контроллер уровня ОРДИНАР-М
Новинка
Контроллер уровня ОРДИНАР-М предназначен для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться автоматического заполнения или осушения резервуара, бака, приямка и т. д.
Технические характеристики:
| Параметр | Значение | |
| Входные сигналы | Кондуктометрические зонды, датчик типа «сухой контакт» | |
| Управляющий выход | Базовое исполнение: реле ~5 А, 250 В Опционально возможное исполнение: SSR – управление твердотельным реле =40 мА, 12 В (ARC-SSR-...DA и ARC-3SSR-...DA) | |
| Питание | ~220 В ± 10%, 50/60 Гц | |
| Защита | IP40 | |
| Монтаж | на DIN-рейку или щитовой (с помощью крепежа КМЩ-54) | |
| Габаритные размеры | 58×37×27 мм | |
| Вес | 144 г | |
Все модификации
| Артикул | Монтаж | Выход | Срок поставки | Стоимость |
|---|---|---|---|---|
| O61889 | На DIN-рейку | Р, реле: ~5 А, 250 В | Со склада | 1245 руб. |
| O61891 | На DIN-рейку | SSR, управление твердотельными реле | Со склада (комплектация 1..72 часа) | 1445 руб. |
| O61890 | Щитовой | Р, реле: ~5 А, 250 В | Со склада (комплектация 1..72 часа) | 1389 руб. |
| O61892 | Щитовой | SSR, управление твердотельными реле | Со склада (комплектация 1..72 часа) | 1589 руб. |

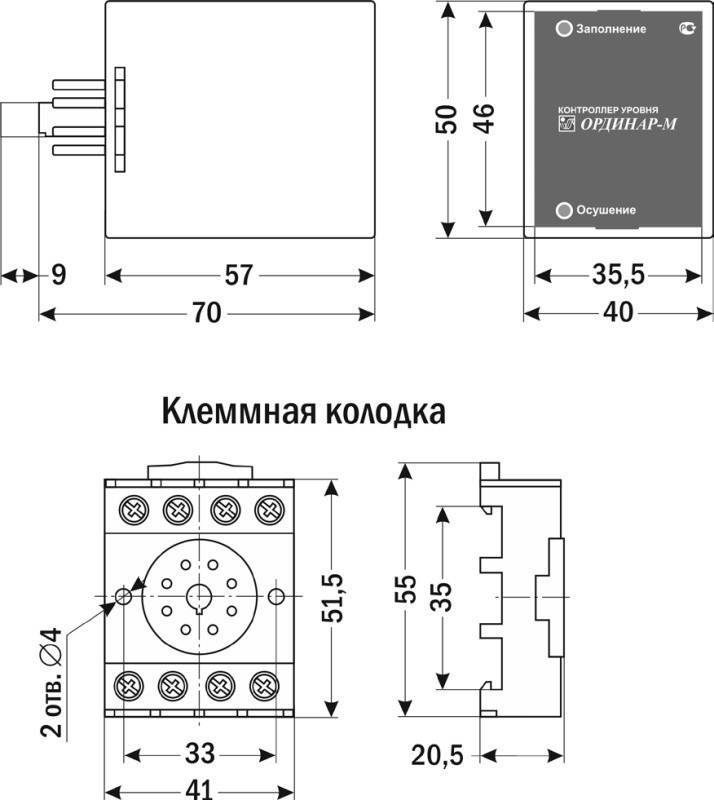

| Габаритные размеры |
 |
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.04 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 23.07.2024 | 0.43 Мб |  |
Максимальное количество контролируемых уровней:
—
2
Входные сигналы:
—
кондуктометрические зонды, датчик типа «сухой контакт»
Выходной сигнал:
—
Выход:
—
базовое исполнение – реле, опциональное исполнение – управление твердотельным реле
Светодиодная индикация:
—
состояния реле
Колодка:
—
PF083A-Е в комплекте
Монтаж:
—
настенный, на DIN-рейку, в щит (с помощью КМЩ-54)
