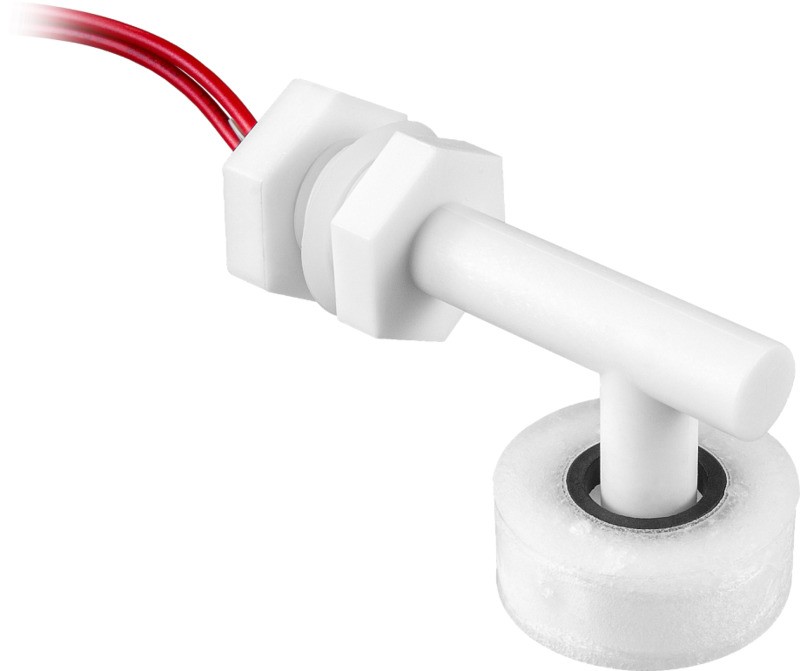

Поплавковый датчик уровня миниатюрный ПДУ-Н621-25
Миниатюрный поплавковый выключатель ПДУ-Н621-25 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности
-
При повышении уровня контакт замыкается, при понижении – размыкается
Технические характеристики
| Параметр | Значение |
| Рабочее положение | Вертикальное |
| Крепление | Горизонтальное |
| Количество уровней | 1 |
| Материал корпуса | Нейлон |
| Рабочая температура | −10...+70°С |
| Максимальное рабочее давление | 0,5 МПа |
| Максимальная коммутируемая мощность | 50 Вт |
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
| Максимальное коммутируемое напряжение | ≅220 В |
| Длина проводов | 325 мм |
| Присоединение | М12 |
| Диаметр поплавка | 25 мм |
| Длина погружной части | 24 мм |
| Погрешность длины погружной части | ±10% |
| Габаритные размеры | 38×55×25 мм |
| Вес | 14 г |

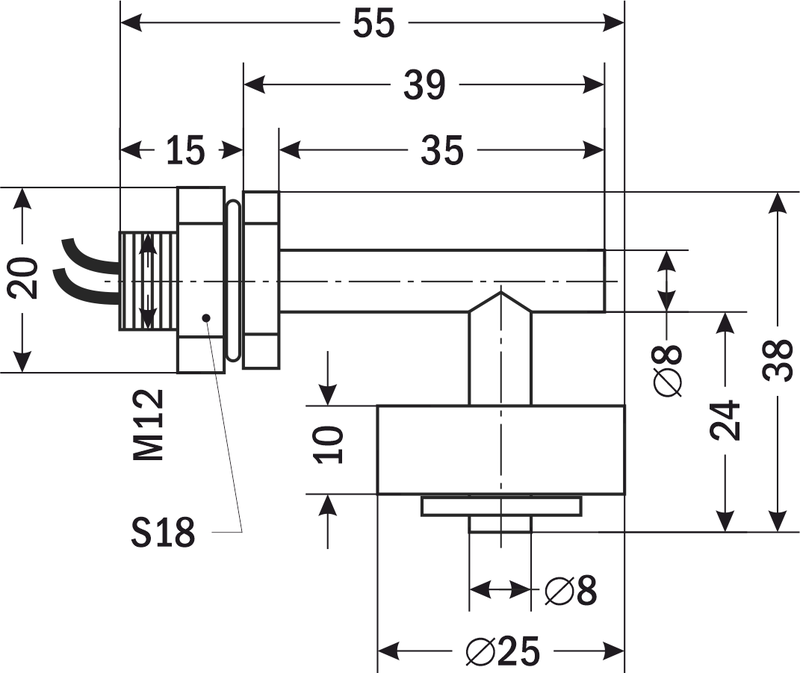

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 02.12.2024 | 0.68 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
