Поплавковый датчик уровня ОВЕН ПДУ-3.2

Name: Поплавковый датчик уровня ОВЕН ПДУ-3.2
Brand: АРК "Энергосервис"
SKU: A9322
Price: 4357 RUB
Availability: InStock

Артикул: A9322

Сравнить

Прибор для сигнализации уровня жидкостей.

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров.

От 4 357 руб.

Характеристики

Рабочая среда:

—

Максимальный коммутируемый ток:

—

Максимальное коммутируемое напряжение:

—

230 В

Диапазон регулирования расстояния между верхним и нижним уровнями:

—

Груз:

—

Узнать цену

Описание
Характеристики

Поплавковые датчики уровня ОВЕН ПДУ-3.2 – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ-3.2 применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ-3.2 применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня вязких жидкостей выпускаются датчики уровня с шарообразным поплавком ПДУ-3.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 метра до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.

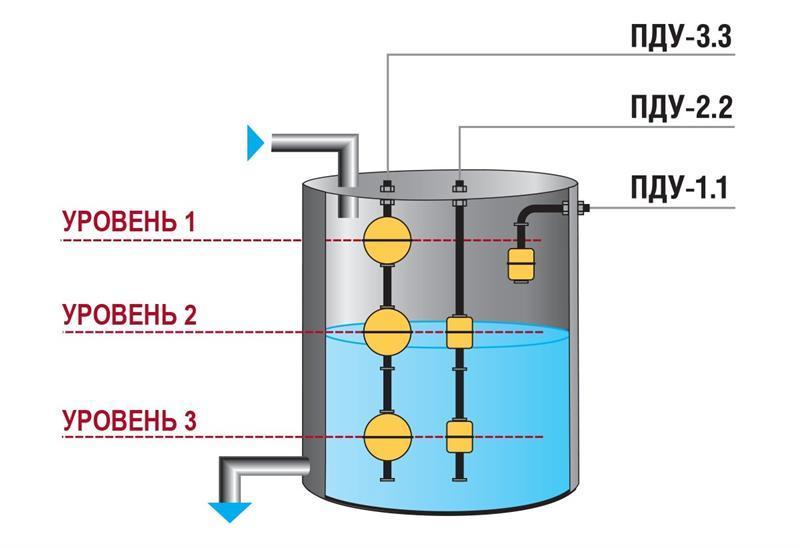

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

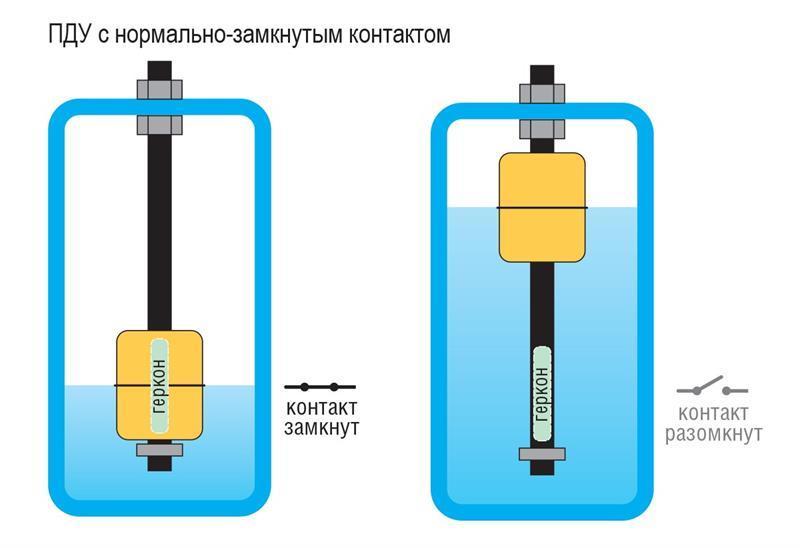

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней*	2
Максимальная коммутируемая мощность	30 Вт
Максимальный коммутируемый ток	2 А
Максимальное коммутируемое напряжение	230 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1×106
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное
Максимальная длина штока до нижнего уровня L	3000 мм
Нормальное состояние контактов датчика
Для ПДУ-3.2	Нормально-разомкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Минимальная длина кабельного вывода	1 м**

* – Зависит от исполнения.
** – Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

Все модификации

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость
N68379	200	НО	100	НО	1000	2...4 недели	4357 руб.
N68380	300	НО	100	НО	1000	2...4 недели	4357 руб.
N68381	400	НО	100	НО	1000	2...4 недели	4357 руб.
N68382	500	НО	100	НО	1000	2...4 недели	4357 руб.
N68383	200	НЗ	100	НО	1000	2...4 недели	4357 руб.
N68384	300	НЗ	100	НО	1000	2...4 недели	4357 руб.
N68385	400	НЗ	100	НО	1000	2...4 недели	4357 руб.
N68386	500	НЗ	100	НО	1000	2...4 недели	4357 руб.
N68387	300	НО	200	НО	1000	2...4 недели	4357 руб.
N68388	400	НО	200	НО	1000	2...4 недели	4357 руб.
N68389	500	НО	200	НО	1000	2...4 недели	4357 руб.
N68390	300	НЗ	200	НО	1000	2...4 недели	4357 руб.
N68391	400	НЗ	200	НО	1000	2...4 недели	4357 руб.
N68392	500	НЗ	200	НО	1000	2...4 недели	4357 руб.
N68393	400	НО	300	НО	1000	2...4 недели	4357 руб.
N68394	500	НО	300	НО	1000	2...4 недели	4357 руб.
N68395	400	НЗ	300	НО	1000	2...4 недели	4357 руб.
N68396	500	НЗ	300	НО	1000	2...4 недели	4357 руб.
N68397	500	НО	400	НО	1000	2...4 недели	4357 руб.
N68398	500	НЗ	400	НО	1000	2...4 недели	4357 руб.
N68399	200	НО	100	НЗ	1000	2...4 недели	4357 руб.
N68400	300	НО	100	НЗ	1000	2...4 недели	4357 руб.
N68401	400	НО	100	НЗ	1000	2...4 недели	4357 руб.
N68402	500	НО	100	НЗ	1000	2...4 недели	4357 руб.
N68403	200	НЗ	100	НЗ	1000	2...4 недели	4357 руб.
N68404	300	НЗ	100	НЗ	1000	2...4 недели	4357 руб.
N68405	400	НЗ	100	НЗ	1000	2...4 недели	4357 руб.
N68406	500	НЗ	100	НЗ	1000	2...4 недели	4357 руб.
N68407	300	НО	200	НЗ	1000	2...4 недели	4357 руб.
N68408	400	НО	200	НЗ	1000	2...4 недели	4357 руб.
N68409	500	НО	200	НЗ	1000	2...4 недели	4357 руб.
N68410	300	НЗ	200	НЗ	1000	2...4 недели	4357 руб.
N68411	400	НЗ	200	НЗ	1000	2...4 недели	4357 руб.
N68412	500	НЗ	200	НЗ	1000	2...4 недели	4357 руб.
N68413	400	НО	300	НЗ	1000	2...4 недели	4357 руб.
N68414	500	НО	300	НЗ	1000	2...4 недели	4357 руб.
N68415	400	НЗ	300	НЗ	1000	2...4 недели	4357 руб.
N68416	500	НЗ	300	НЗ	1000	2...4 недели	4357 руб.
N68417	500	НО	400	НЗ	1000	2...4 недели	4357 руб.
N68418	500	НЗ	400	НЗ	1000	2...4 недели	4357 руб.
N68419	200	НО	100	НО	2000	2...4 недели	4594 руб.
N68420	300	НО	100	НО	2000	2...4 недели	4594 руб.
N68421	400	НО	100	НО	2000	2...4 недели	4594 руб.
N68422	500	НО	100	НО	2000	2...4 недели	4594 руб.
N68423	200	НЗ	100	НО	2000	2...4 недели	4594 руб.
N68424	300	НЗ	100	НО	2000	2...4 недели	4594 руб.
N68425	400	НЗ	100	НО	2000	2...4 недели	4594 руб.
N68426	500	НЗ	100	НО	2000	2...4 недели	4594 руб.
N68427	300	НО	200	НО	2000	2...4 недели	4594 руб.
N68428	400	НО	200	НО	2000	2...4 недели	4594 руб.
N68429	500	НО	200	НО	2000	2...4 недели	4594 руб.
N68430	300	НЗ	200	НО	2000	2...4 недели	4594 руб.
N68431	400	НЗ	200	НО	2000	2...4 недели	4594 руб.
N68432	500	НЗ	200	НО	2000	2...4 недели	4594 руб.
N68433	400	НО	300	НО	2000	2...4 недели	4594 руб.
N68434	500	НО	300	НО	2000	2...4 недели	4594 руб.
N68435	400	НЗ	300	НО	2000	2...4 недели	4594 руб.
N68436	500	НЗ	300	НО	2000	2...4 недели	4594 руб.
N68437	500	НО	400	НО	2000	2...4 недели	4594 руб.
N68438	500	НЗ	400	НО	2000	2...4 недели	4594 руб.
N68439	200	НО	100	НЗ	2000	2...4 недели	4594 руб.
N68440	300	НО	100	НЗ	2000	2...4 недели	4594 руб.
N68441	400	НО	100	НЗ	2000	2...4 недели	4594 руб.
N68442	500	НО	100	НЗ	2000	2...4 недели	4594 руб.
N68443	200	НЗ	100	НЗ	2000	2...4 недели	4594 руб.
N68444	300	НЗ	100	НЗ	2000	2...4 недели	4594 руб.
N68445	400	НЗ	100	НЗ	2000	2...4 недели	4594 руб.
N68446	500	НЗ	100	НЗ	2000	2...4 недели	4594 руб.
N68447	300	НО	200	НЗ	2000	2...4 недели	4594 руб.
N68448	400	НО	200	НЗ	2000	2...4 недели	4594 руб.
N68449	500	НО	200	НЗ	2000	2...4 недели	4594 руб.
N68450	300	НЗ	200	НЗ	2000	2...4 недели	4594 руб.
N68451	400	НЗ	200	НЗ	2000	2...4 недели	4594 руб.
N68452	500	НЗ	200	НЗ	2000	2...4 недели	4594 руб.
N68453	400	НО	300	НЗ	2000	2...4 недели	4594 руб.
N68454	500	НО	300	НЗ	2000	2...4 недели	4594 руб.
N68455	400	НЗ	300	НЗ	2000	2...4 недели	4594 руб.
N68456	500	НЗ	300	НЗ	2000	2...4 недели	4594 руб.
N68457	500	НО	400	НЗ	2000	2...4 недели	4594 руб.
N68458	500	НЗ	400	НЗ	2000	2...4 недели	4594 руб.

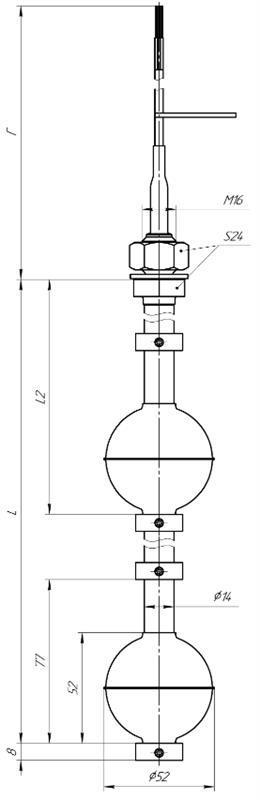

Габаритные размеры

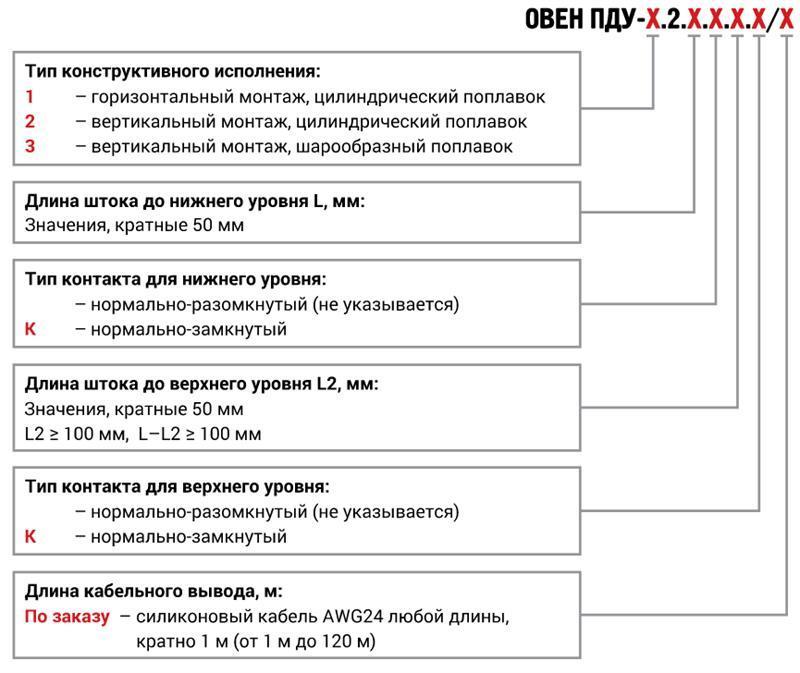

Обозначение при заказе

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ
Внимание! Полная длина датчиков ПДУ-3.2 составляет (L + 85) мм.

Рабочая среда:

—

Максимальный коммутируемый ток:

—

Максимальное коммутируемое напряжение:

—

230 В

Диапазон регулирования расстояния между верхним и нижним уровнями:

—

Груз:

—

Максимальная коммутируемая мощность:

—

30 Вт

Расстояние между поплавками:

—

Длина проводов:

—

Количество уровней:

—

Длина поплавковой части:

—

Диаметр поплавка:

—

52 мм

Реле:

—

Рабочая температура:

—

−20…+105°С

Рабочее давление:

—

≤ 2 МПа

Присоединение:

—

Рабочее положение:

—

вертикальное

Материал корпуса:

—

Длина кабеля:

—

Пылевлагозащита:

—

Максимальное рабочее давление:

—

Длина погружной части:

—

Крепление:

—

Материал погружной части:

—

Материал провода:

—

Защита:

—

Диапазон измерений:

—

Дискретность преобразования:

—

Дифференциал срабатывания:

—

Диаметр зажимаемого кабеля:

—

Материал основы:

—

Материал зажимных колодок:

—

Диапазон преобразования уровня:

—

Выходной сигнал:

—

Температура измеряемой среды:

—

Плотность рабочей среды:

—

Напряжение питания:

—

Материал штока:

—

Материал поплавка:

—

Количество сигнализируемых уровней:

—

Вид поплавка:

—

шарообразный

Тип присоединения:

—
