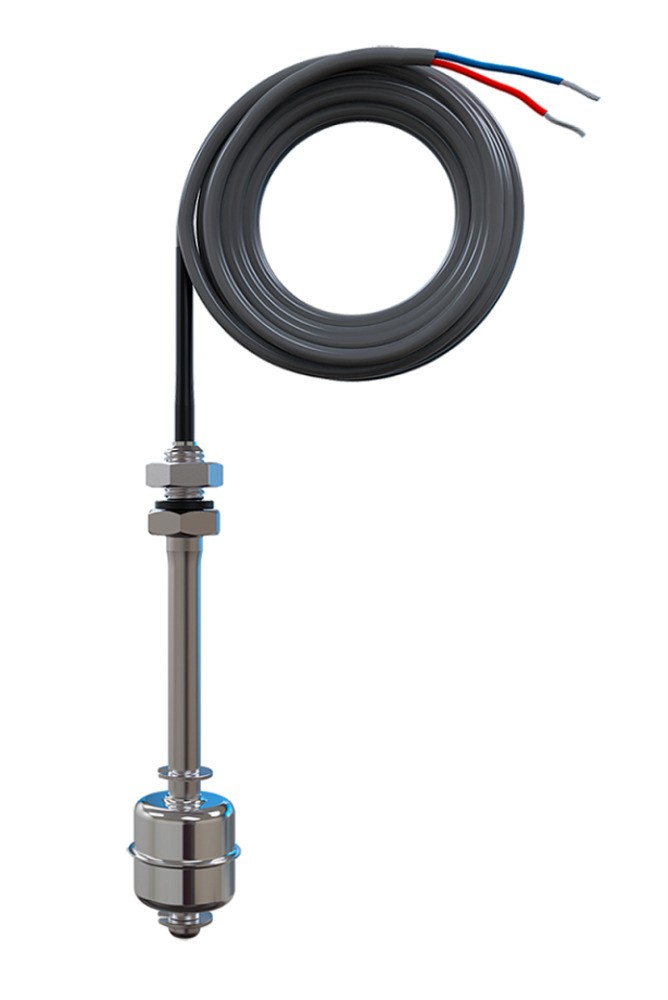

Поплавковый датчик уровня ОВЕН ПДУ-Ex
Хит Новинка
Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств.
Особенности
- Работа с химически агрессивными и вязкими жидкостями
- Взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х
Технические характеристики
| Параметр | Модификация | ||
| ПДУ-1.1-Ex | ПДУ-2.1-Ex | ПДУ-3.1-Ex | |
| Количество измеряемых уровней | 1 | 1 или 2 | 1 или 2 |
| Расположение оси крепежного отверстия датчика в резервуаре | Горизонтально | Вертикально | |
| Положение контакта при осушении датчика (поплавок датчика расположен внизу по отношению к месту закрепления) | Нормально разомкнутый | ||
| Материал | Нержавеющая сталь 12Х18Н10Тили AISI 316L | ||
| Плотность измеряемой среды | Не менее 0,70 г/см³ | Не менее 0,66 г/см³ | |
| Температура измеряемой среды | −40...+105°С | ||
| Давление измеряемой среды | 1,6 МПа (16 кгс/см²) | 4 МПа (40 кгс/см² | |
| Максимальное коммутируемое напряжение | 31,8 В | ||
| Количество срабатываний при напряжении коммутации =24 В, токе 0,25 А | 1×106 | ||
| Степень защиты рабочей части датчика | IP68 | ||
| Длина кабельного вывода | 0,5 м | ||
Габаритные размеры
| Габаритные чертежи поплавковых датчиков уровня | ||

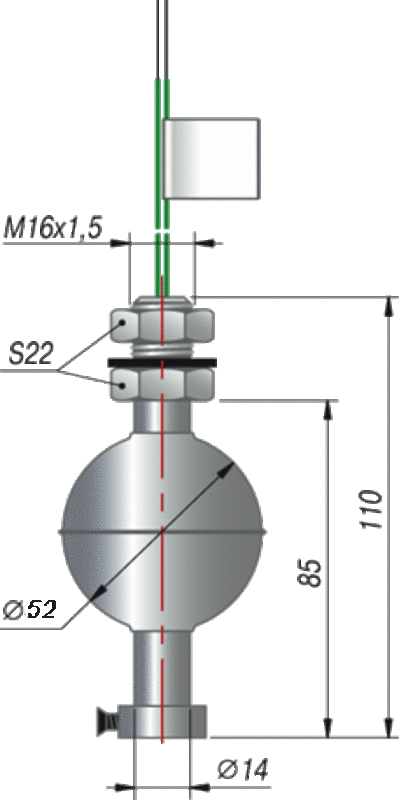

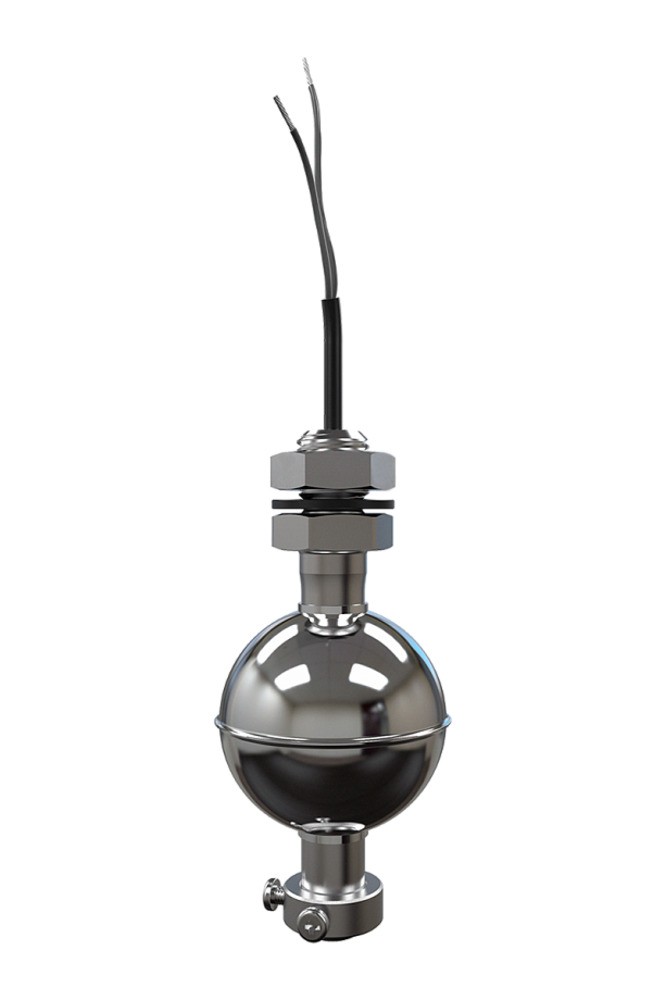

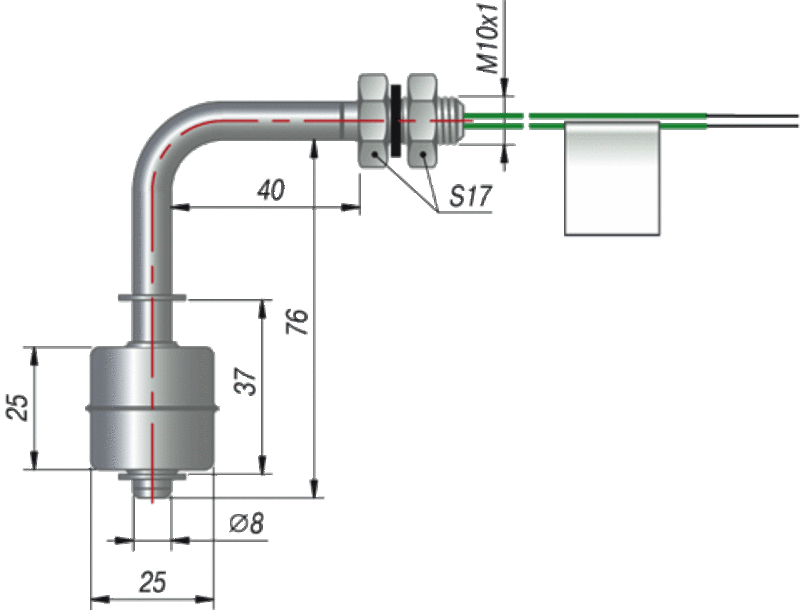

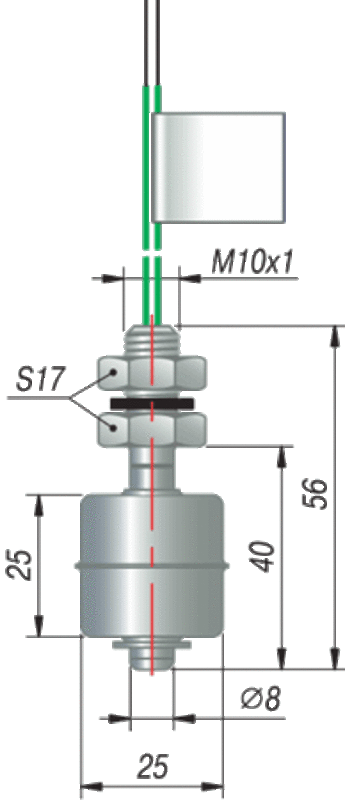

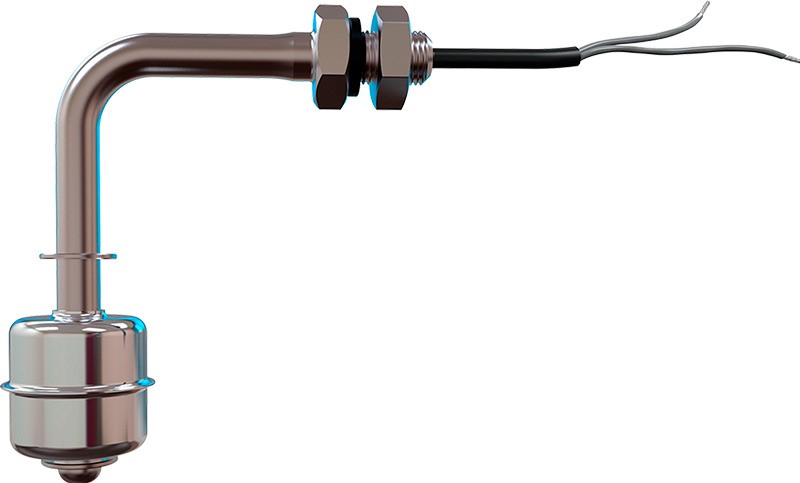

| Поплавковый датчик уровня горизонтального крепления ПДУ-1.1-Ex | Поплавковый датчик уровня вертикального крепления (цилиндрический поплавок, 25х25 мм) ПДУ-2.1-Ex | Поплавковый датчик уровня вертикального крепления (шарообразный поплавок, D=52 мм) ПДУ-3.1-Ex |
 |  |  |
