Поплавковый датчик уровня ОВЕН ПДУ-И
Поплавковый датчик уровня ОВЕН ПДУ-И предназначен для для измерения уровня жидкостей с выходным сигналом 4…20 мА. Может быть использован в составе систем контроля и регулирования уровня жидкости (воды, водных растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных по отношению к материалу датчиков) в различных резервуарах.
Технические характеристики
| Параметр | Значение |
| Диапазон измерений уровня | 0...250 мм, 0...500 мм, 0...750 мм, 0...1000 мм, 0...1250 мм, 0...1500 мм, 0...1750 мм, 0...2000 мм, 0...2250 мм, 0...2500 мм, 0...2750 мм, 0...3000 мм, 0...3250 мм, 0...3500 мм, 0...3750 мм, 0...4000 мм |
| Дискретность преобразования | 5 или 10 мм |
| Напряжение питания | 10…36 В |
| Выходной сигнал | 4…20 мА |
| Потребляемая мощность | ≤ 1 Вт |
| Рабочая температура окружающей среды | −40…+85°С |
| Рабочая температура | −55 …+125°С |
| Давление рабочей среды | ≤ 4 МПа |
| Материал рабочей части датчика | Сталь |
| Степень защиты | IP65 |
Все модификации
| Артикул | Модель | Диапазон измерения уровня, мм | Дискретность преобразования, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| R17859 | ПДУ-И.250.5 | 250 | 5 | 1...2 недели | 22500 руб. |
| R17860 | ПДУ-И.500.5 | 500 | 5 | 1...2 недели | 29160 руб. |
| R17861 | ПДУ-И.750.5 | 750 | 5 | 1...2 недели | 36150 руб. |
| R17862 | ПДУ-И.1000.5 | 1000 | 5 | 1...2 недели | 37350 руб. |
| R17863 | ПДУ-И.1250.5 | 1250 | 5 | 1...2 недели | 44184 руб. |
| R17864 | ПДУ-И.1500.5 | 1500 | 5 | 1...2 недели | 47640 руб. |
| R17865 | ПДУ-И.1750.5 | 1750 | 5 | 1...2 недели | 53568 руб. |
| R17866 | ПДУ-И.2000.5 | 2000 | 5 | 1...2 недели | 58800 руб. |
| R17867 | ПДУ-И.2250.5 | 2250 | 5 | 1...2 недели | 65580 руб. |
| R17868 | ПДУ-И.2500.5 | 2500 | 5 | 1...2 недели | 71370 руб. |
| R17869 | ПДУ-И.2750.5 | 2750 | 5 | 1...2 недели | 73950 руб. |
| R17870 | ПДУ-И.3000.5 | 3000 | 5 | 1...2 недели | 78900 руб. |
| R17871 | ПДУ-И.3250.5 | 3250 | 5 | 1...2 недели | 84480 руб. |
| R17872 | ПДУ-И.3500.5 | 3500 | 5 | 1...2 недели | 90018 руб. |
| R17873 | ПДУ-И.3750.5 | 3750 | 5 | 1...2 недели | 95550 руб. |
| R17874 | ПДУ-И.4000.5 | 4000 | 5 | 1...2 недели | 100800 руб. |
| R17875 | ПДУ-И.250.10 | 250 | 10 | 1...2 недели | 17850 руб. |
| R17876 | ПДУ-И.500.10 | 500 | 10 | 1...2 недели | 22350 руб. |
| R17877 | ПДУ-И.750.10 | 750 | 10 | 1...2 недели | 26850 руб. |
| R17878 | ПДУ-И.1000.10 | 1000 | 10 | 1...2 недели | 27600 руб. |
| R17879 | ПДУ-И.1250.10 | 1250 | 10 | 1...2 недели | 33276 руб. |
| R17880 | ПДУ-И.1500.10 | 1500 | 10 | 1...2 недели | 37650 руб. |
| R17881 | ПДУ-И.1750.10 | 1750 | 10 | 1...2 недели | 38700 руб. |
| R17882 | ПДУ-И.2000.10 | 2000 | 10 | 1...2 недели | 42000 руб. |
| R17883 | ПДУ-И.2250.10 | 2250 | 10 | 1...2 недели | 46470 руб. |
| R17884 | ПДУ-И.2500.10 | 2500 | 10 | 1...2 недели | 50250 руб. |
| R17885 | ПДУ-И.2750.10 | 2750 | 10 | 1...2 недели | 53700 руб. |
| R17886 | ПДУ-И.3000.10 | 3000 | 10 | 1...2 недели | 55200 руб. |
| R17887 | ПДУ-И.3250.10 | 3250 | 10 | 1...2 недели | 58800 руб. |
| R17888 | ПДУ-И.3500.10 | 3500 | 10 | 1...2 недели | 62550 руб. |
| R17889 | ПДУ-И.3750.10 | 3750 | 10 | 1...2 недели | 66300 руб. |
| R17890 | ПДУ-И.4000.10 | 4000 | 10 | 1...2 недели | 69900 руб. |
| Габаритные размеры | |

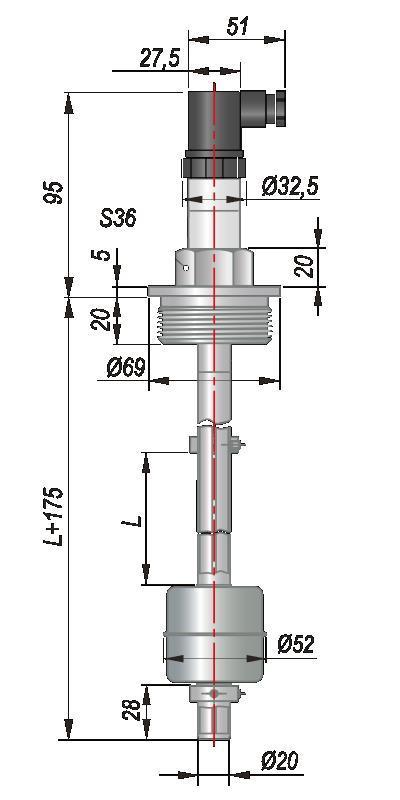

| Датчики с присоединительной резьбой G2 | |
| ПДУ-И c L = 250…1250 мм | ПДУ-И c L = 1500…4000 мм |
 |  |

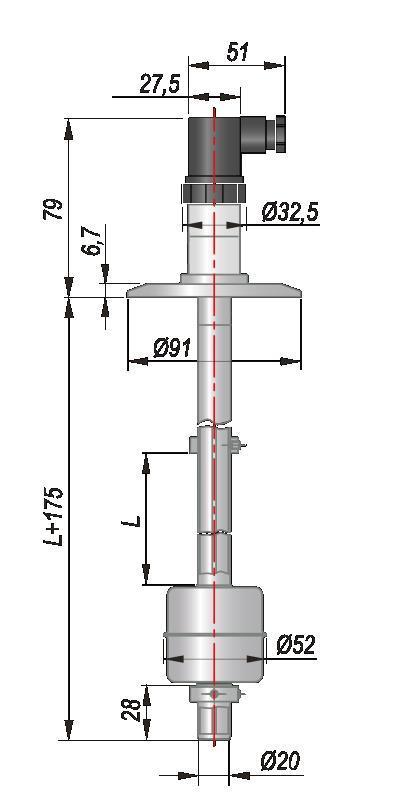

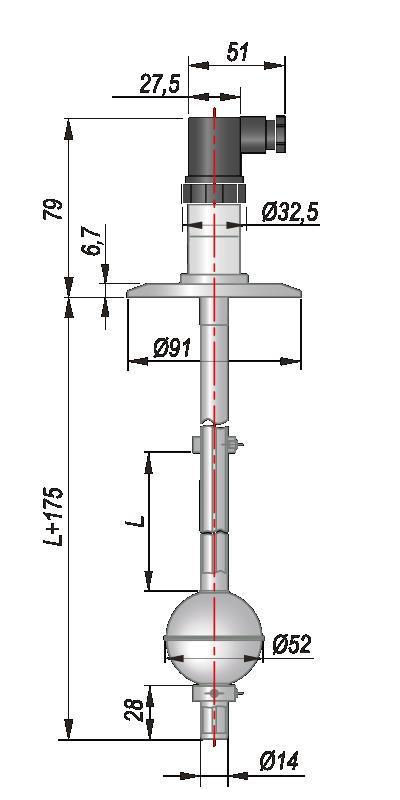

| Датчики с присоединением типа CLAMP в соответствии с DIN 32676 | |
| ПДУ-И c L = 250…1250 мм | ПДУ-И c L = 1500…4000 мм |
 |  |

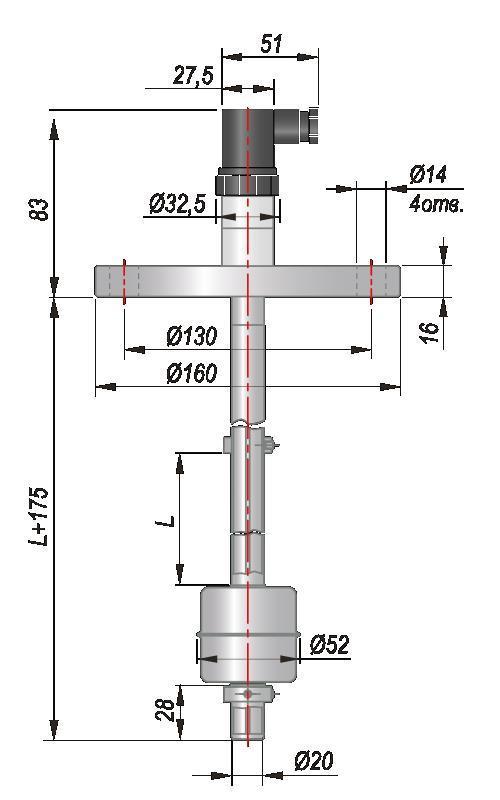

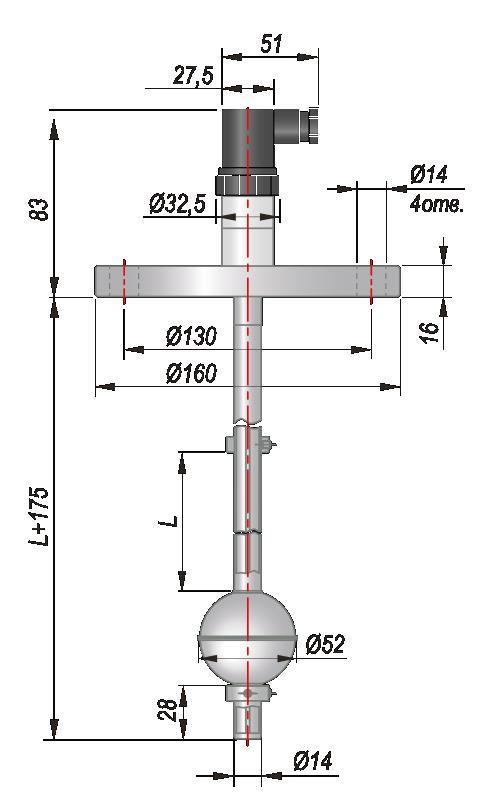

| Датчики с фланцевым присоединением в соответствии с ГОСТ 33259-2015 | |
| ПДУ-И c L = 250…1250 мм | ПДУ-И c L = 1500…4000 мм |
 |  |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 0.16 Мб |  |
Рабочая температура:
—
−55…+125°С
Материал корпуса:
—
нержавеющая сталь
Защита:
—
IP65
Диапазон измерений:
—
0…4000 мм
Дискретность преобразования:
—
5 или 10 мм
