Поплавковый датчик уровня ОВЕН ПДУ-RS с фланцевым присоединением

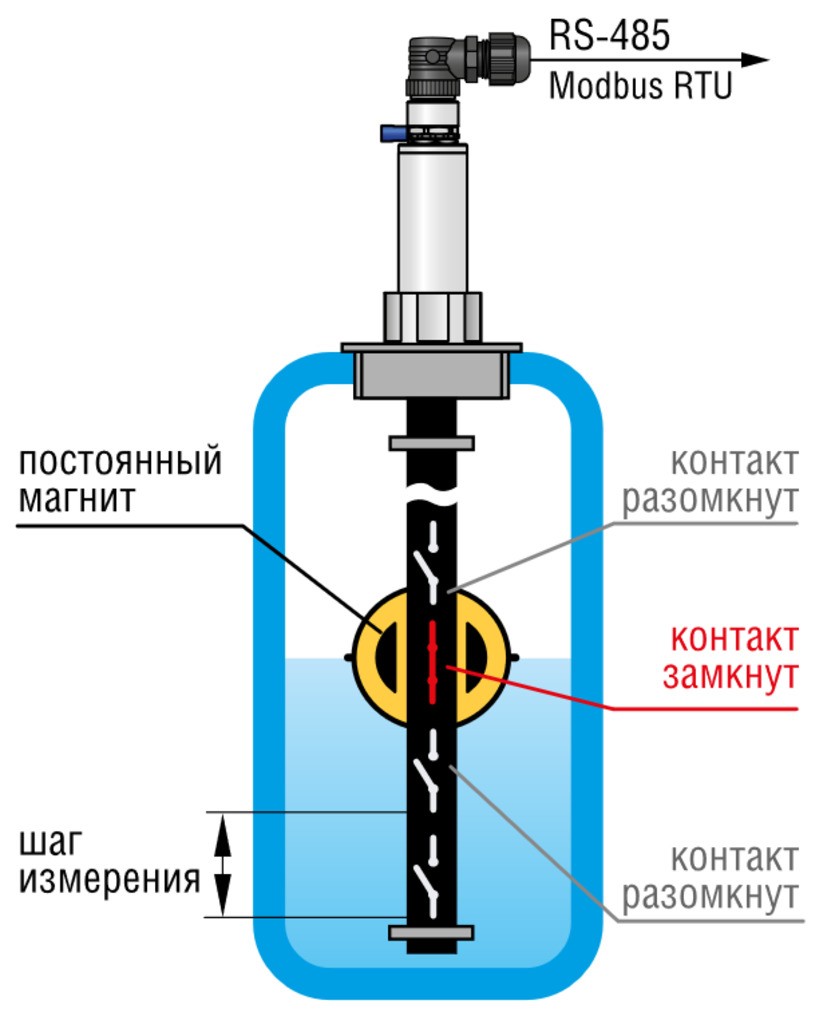

Уровнемеры ОВЕН ПДУ-RS предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU).

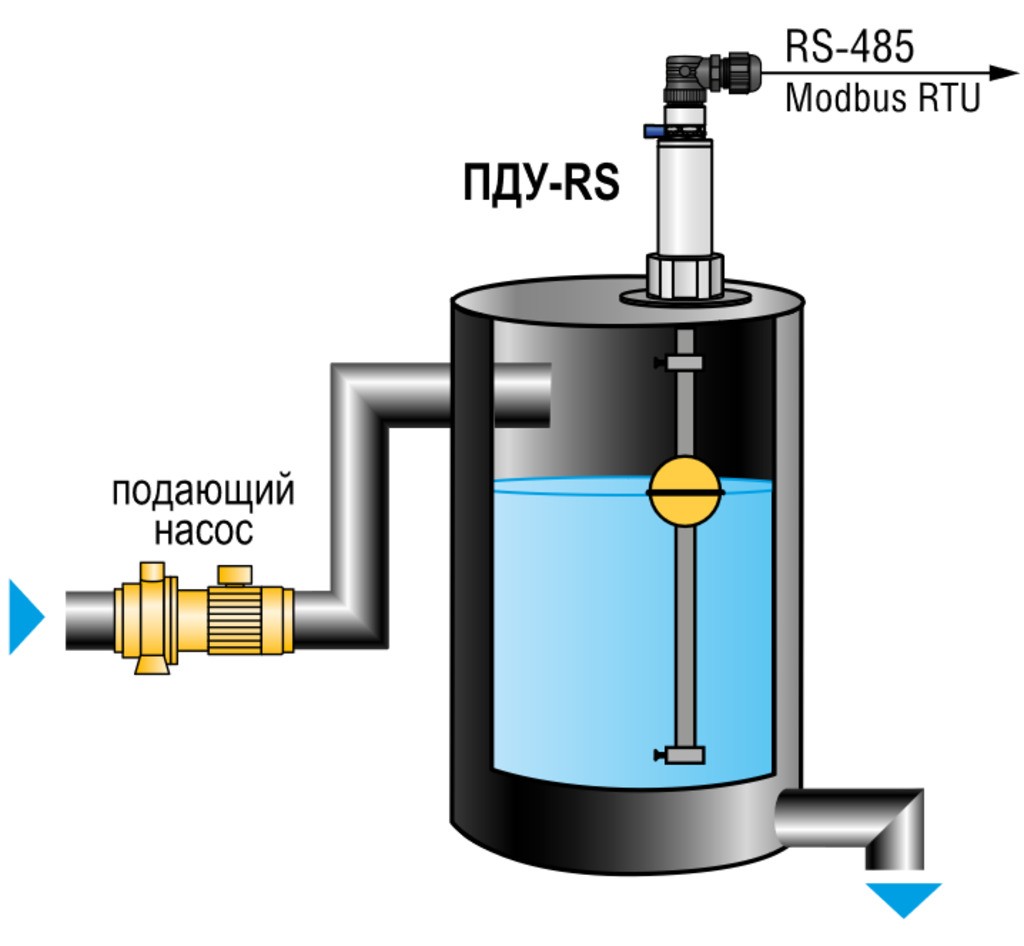

Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L
Особенности
- Цифровой интерфейс RS-485 (Modbus RTU)
- Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями
Технические характеристики
| Параметр | Значение |
| Напряжение питания | =10…42 В |
| Потребляемая мощность | ≤0,35 ВА |
| Выходной сигнал | RS-485 |
| Время установления рабочего режима - После включения напряжения питания - После кратковременного (не более 5 с) пропадания напряжения питания | ≤10 мин ≤10 с |
| Диапазон преобразования уровня | 0...250 мм 250...4 000 мм |
| Дискретность преобразования | 5 мм или 10 мм |
| Скорости обмена | 9600 бит/с, 14400 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Время установления выходного сигнала после изменения входного сигнала | ≤0,5 с |
| Рабочее положение | Вертикальное |
| Материал рабочей части датчика - Шток - Поплавок | Сталь 12Х18Н10Т Сталь AISI 316L |
| Температура окружающей среды | −40...+85°С |
| Температура контролируемой среды | −60...+125°С |
| Давление контролируемой среды - Для датчиков с резьбовым и фланцевым присоединением - Для датчиков с присоединением CLAMP | ≤2 МПа ≤1 МПа |
| Плотность контролируемой среды | ≥0,65 г/см³ |
| Защита | IP65 |
| Максимальный диаметр отверстия кабельного ввода | 8,5 мм |
| Габаритные размеры | |
| Датчики с фланцевым присоединением в соответствии с ГОСТ 33259-2015 | |

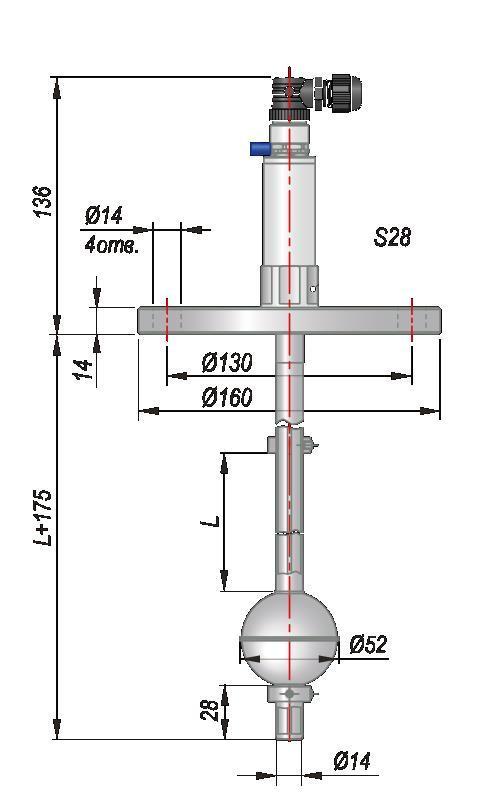

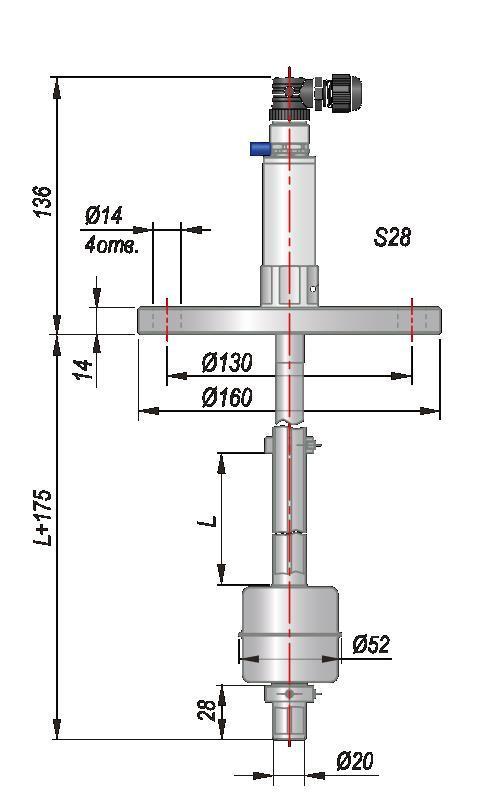

| ПДУ-RS c L = 250...1250 мм | ПДУ-RS c L = 1500...4000 мм |
 |  |
