Поплавковый датчик уровня ПДУ-Б2
Поплавковый датчик уровня ПДУ-Б2 предназначен для управления насосами и клапанами. Он может использоваться для регулирования уровня жидкости в водонапорных башнях, бассейнах и других резервуарах. Поплавковый датчик уровня обеспечивает защиту насосного оборудования от сухого хода и служит для автоматизации процесса наполнения/осушения резервуара. Также может применяться в системах аварийно-предупредительной сигнализации.
Особенности
- Контакты: НО+НЗ
- Может управлять насосом или клапаном
- Несколько способов монтажа прибора (L-образный кронштейн для установки на стену или в крышку резервуара; 2 размера резьбового соединения для установки в крышку резервуара – G¾" и G1")
- Идущую в комплекте подвесную веревку длиной 1,6 м, можно заменить другой веревкой необходимой длины до 6 м
Технические характеристики
| Параметр | Значение |
| Диапазон регулирования расстояния между верхним и нижним уровнями | 0,18…5 м (зависит от длины веревки) |
| Максимальное коммутируемое напряжение | ~380 В, =220 В |
| Максимальный коммутируемый ток | ≅5 А |
| Механическая износостойкость | 1 000 000 циклов |
| Максимальное рабочее давление | 0,1 МПа |
| Рабочее положение | Вертикальное |
| Рабочая температура | +5...+60°C |
| Присоединение | Монтаж с помощью кронштейна, резьбовое G¾", G1” |
| Габаритные размеры - прибор - поплавок - кронштейн | ∅ 58,5×109 мм ∅ 46×136 мм 64×54×70 мм |
| Вес комплекта | 436 г |

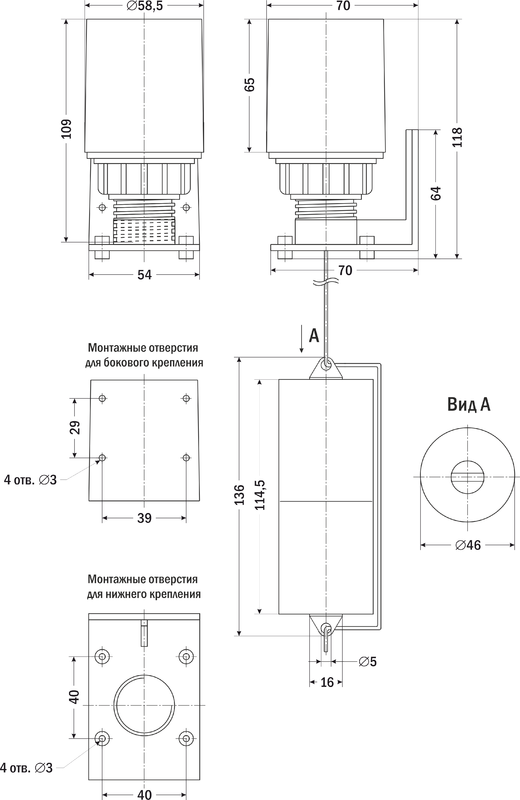

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.09.2024 | 0.44 Мб |  |
Рабочая среда:
—
Максимальный коммутируемый ток:
—
≅5 А
Максимальное коммутируемое напряжение:
—
~380 В, =220 В
Диапазон регулирования расстояния между верхним и нижним уровнями:
—
0,18…5 (зависит от длины веревки)
Груз:
—
Максимальная коммутируемая мощность:
—
Расстояние между поплавками:
—
Длина проводов:
—
Количество уровней:
—
2
Длина поплавковой части:
—
Диаметр поплавка:
—
46 мм
Реле:
—
Рабочая температура:
—
+5...+60°С
Рабочее давление:
—
Присоединение:
—
с помощью кронштейна, резьбовое G¾", G1”
Рабочее положение:
—
вертикальное
