Поплавковый датчик уровня ПДУ-Н112
Поплавковый датчик уровня ПДУ-Н112 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
- Устойчивость к пене и пузырькам в жидкости
- Широкий температурный диапазон
- Устойчивость к агрессивным средам
- Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики
| Параметр | Значение | ||||
| Модель | Н112-120-70 | Н112-220-160 | Н112-400-320 | Н112-800-670 | |
| Рабочее положение | Вертикальное | ||||
| Крепление | Вертикальное | ||||
| Количество уровней | 2 | ||||
| Материал корпуса | Нержавеющая сталь | ||||
| Рабочая температура | −30...+110°С | ||||
| Максимальное рабочее давление | 1 МПа | ||||
| Максимальная коммутируемая мощность | 50 Вт | ||||
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) | ||||
| Максимальное коммутируемое напряжение | ≅220 В | ||||
| Схема подключения | 4-проводная | ||||
| Длина проводов | 350 мм | ||||
| Присоединение | М10×1,5 | ||||
| Размеры поплавка | ∅ 28×26 мм | ||||
| Размеры погружной части | 120×28 мм | 220×28 мм | 400×28 мм | 800×28 мм | |
| Расстояние между поплавками | 70 мм | 160 мм | 320 мм | 670 мм | |
| Габаритные размеры | ∅ 28×136 мм | ∅ 28×236 мм | ∅ 28×415 мм | ∅ 28×815 мм | |
| Вес | 70 г | 77 г | 104 г | 166 г | |
Модификации
| Универсальный | Верхний только НЗ | Нижний только НЗ | Оба только НЗ |
| -Н112-120-70 | -Н112-120-70-ВНЗ | -Н112-120-70-ННЗ | -Н112-120-70-НЗ |
| -Н112-220-160 | -Н112-220-160-ВНЗ | -Н112-220-160-ННЗ | -Н112-220-160-НЗ |
| -Н112-400-320 | -Н112-400-320-ВНЗ | -Н112-400-320-ННЗ | -Н112-400-320-НЗ |
| -Н112-800-670 | -Н112-800-670-ВНЗ | -Н112-800-670-ННЗ | -Н112-800-670-НЗ |
Универсальный – каждый поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Верхний только НЗ – верхний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы нижнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Нижний только НЗ – нижний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы верхнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Оба только НЗ – оба поплавка работают как НЗ вне зависимости от способа их установки на штоке.
Все модификации
| Артикул | Длина погружной части, мм | Логика работы | Срок поставки | Стоимость |
|---|---|---|---|---|
| O96650 | 120 | Универсальный | Со склада | 1981 руб. |
| O96654 | 120 | Оба НЗ | Снято с производства | 1365 руб. |
| O96658 | 120 | Низ только НЗ | Снято с производства | 1365 руб. |
| O96662 | 120 | Верх только НЗ | Снято с производства | 1365 руб. |
| O96651 | 220 | Универсальный | Со склада | 2316 руб. |
| O96655 | 220 | Оба НЗ | Снято с производства | 1794 руб. |
| O96659 | 220 | Низ только НЗ | Снято с производства | 1794 руб. |
| O96663 | 220 | Верх только НЗ | Снято с производства | 1794 руб. |
| O96652 | 400 | Универсальный | Со склада | 2546 руб. |
| O96656 | 400 | Оба НЗ | Снято с производства | 2519 руб. |
| O96660 | 400 | Низ только НЗ | Снято с производства | 2519 руб. |
| O96664 | 400 | Верх только НЗ | Со склада | 2519 руб. |
| O96653 | 800 | Универсальный | Со склада | 3950 руб. |
| O96657 | 800 | Оба НЗ | Снято с производства | 4407 руб. |
| O96661 | 800 | Низ только НЗ | Снято с производства | 4407 руб. |
| O96665 | 800 | Верх только НЗ | Снято с производства | 4407 руб. |

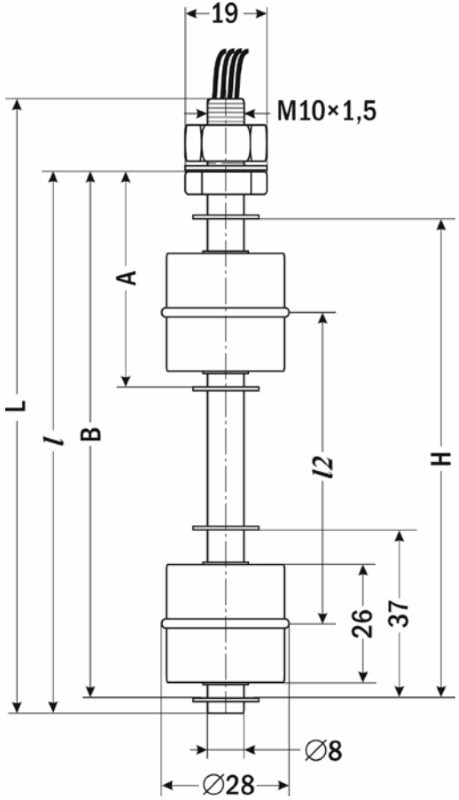

| Габаритные размеры |
 |
| Размер | Н112-120-70 | Н112-220-160 | Н112-400-320 | Н112-800-670 |
| A | 48 | 48 | 79 | 117 |
| B | 117 | 217 | 397 | 797 |
| L | 136 | 236 | 415 | 815 |
| l | 120 | 220 | 400 | 800 |
| l2 | 70 | 160 | 320 | 670 |
| H | 103 | 206 | 355 | 715 |
