Поплавковый датчик уровня ПДУ-Н161-60
Поплавковые датчики уровня серии ПДУ-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производства.
Особенности
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
- Устойчивость к пене и пузырькам в жидкости
- Широкий температурный диапазон
- Устойчивость к агрессивным средам
- Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
- Наличие удлиненной резьбовой части позволяет легко и оперативно регулировать уровень срабатывания
Технические характеристики
| Параметр | Значение |
| Рабочее положение | Вертикальное |
| Крепление | Вертикальное |
| Количество уровней | 1 |
| Материал корпуса | Нержавеющая сталь |
| Температура рабочей среды | −30...+110°С |
| Максимальное рабочее давление | 1 МПа |
| Максимальная коммутируемая мощность | 50 Вт |
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
| Максимальное коммутируемое напряжение | ≅220 В |
| Схема подключения | 2-проводная |
| Длина проводов | 330 мм, погрешность длины провода ±10% |
| Присоединение | М10 |
| Размеры поплавка | ∅ 28×26 мм |
| Размеры погружной части | 60×28 мм |
| Габаритные размеры | ∅ 28×108 мм |
| Вес | 47 г |
Все модификации
| Артикул | Логика работы | Срок поставки | Стоимость |
|---|---|---|---|
| O96648 | НЗ | Снято с производства | 2644 руб. |
| O96649 | Универсальный | Со склада | 2195 руб. |
Модификации
| Универсальный | НЗ |
| ПДУ-Н161-60 | ПДУ-Н161-60-НЗ |
Универсальный – поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
НЗ – поплавок работает как НЗ вне зависимости от способа его установки на штоке.

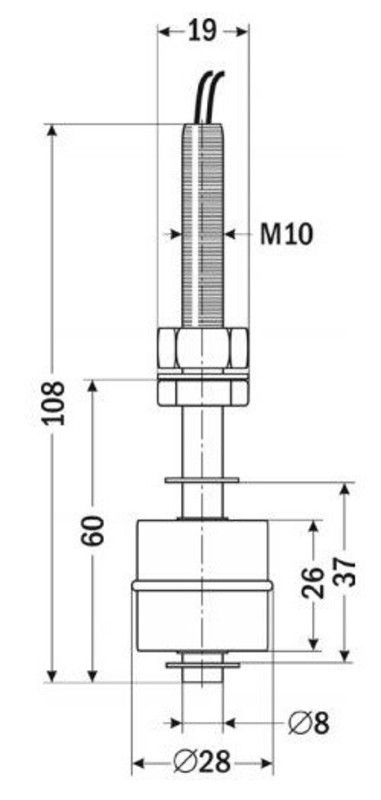

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.01.2023 | 0.69 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
Максимальное коммутируемое напряжение:
—
≅220 В
Максимальный коммутируемый ток:
—
≅0,5 А (при ≅24 В)
Максимальная коммутируемая мощность:
—
50 Вт
Длина проводов:
—
330 мм
Количество уровней:
—
1
Диаметр поплавка:
—
28 мм
Рабочая температура:
—
−30...+110°С
Присоединение:
—
M10
Рабочее положение:
—
вертикальное
Материал корпуса:
—
нержавеющая сталь
Максимальное рабочее давление:
—
1 МПа
Длина погружной части:
—
60 мм
Крепление:
—
вертикальное
