Поплавковый датчик уровня ПДУ-Н201-85
Поплавковые датчики уровня серии ПДУ-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производства.
Особенности
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
- Устойчивость к пене и пузырькам в жидкости
- Широкий температурный диапазон
- Устойчивость к агрессивным средам
- Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
- Установка в горизонтальном положении
Технические характеристики
| Параметр | Значение |
| Рабочее положение | Вертикальное |
| Крепление | Горизонтальное |
| Количество уровней | 1 |
| Материал корпуса | Нержавеющая сталь |
| Температура рабочей среды | −30...+110°С |
| Максимальное рабочее давление | 1 МПа |
| Максимальная коммутируемая мощность | 50 Вт |
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
| Максимальное коммутируемое напряжение | ≅220 В |
| Схема подключения | 2-проводная |
| Длина проводов | 330 мм, погрешность длины провода ±10% |
| Присоединение | М10 |
| Размеры поплавка | ∅ 28×26 мм |
| Размеры погружной части | 85×58 мм |
| Габаритные размеры | 94×74×28 мм |
| Вес | 60 г |
Все модификации
| Артикул | Логика работы | Срок поставки | Стоимость |
|---|---|---|---|
| G11640 | Универсальный | Со склада | 1201 руб. |
| G11641 | НО | Снято с производства | 1151 руб. |
Модификации
| Универсальный | НЗ | НО |
| ПДУ-Н201-85 | ПДУ-Н201-85-НЗ | ПДУ-Н201-85-НО |
Универсальный – поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
НЗ – поплавок работает как НЗ вне зависимости от способа его установки на штоке.
НО – поплавок работает как НО вне зависимости от способа его установки на штоке.

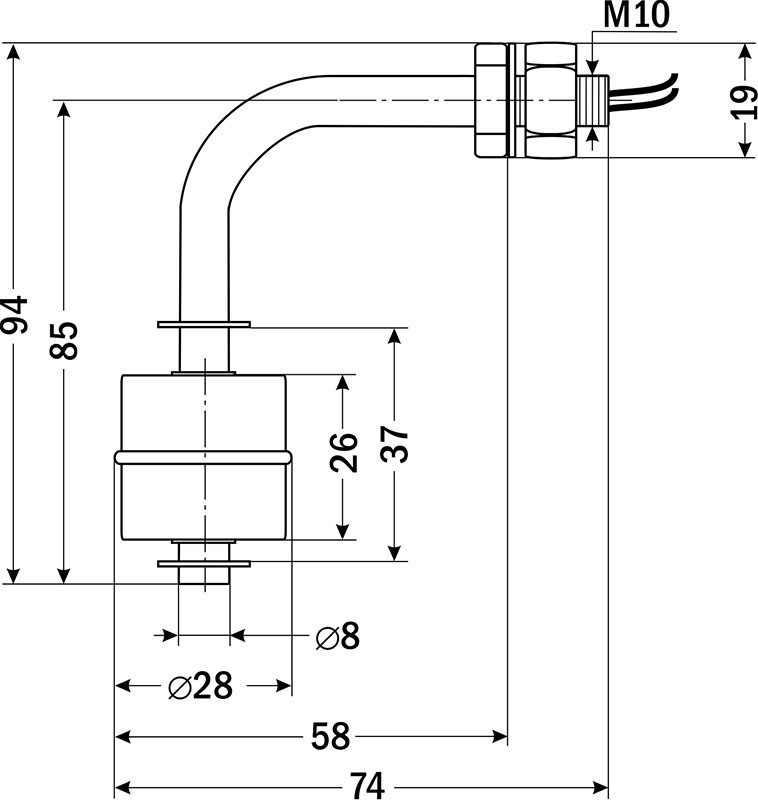

| Габаритные размеры |
 |
