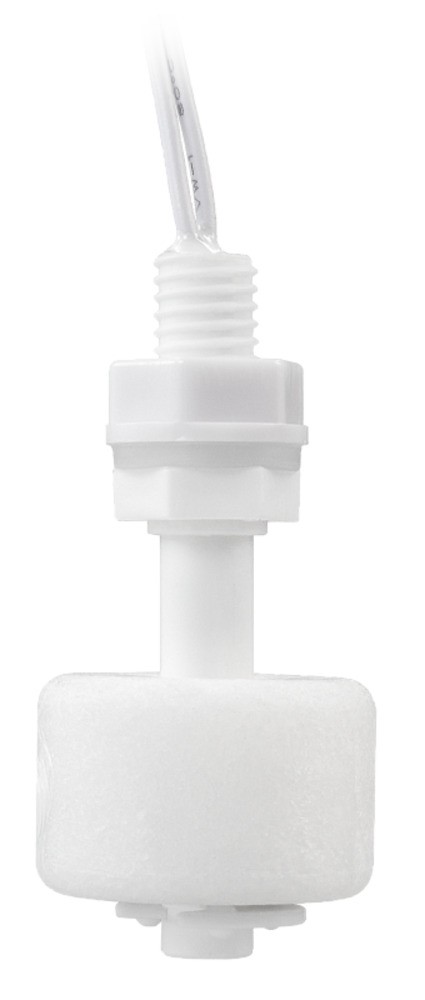

Поплавковый датчик уровня ПДУ-Н561-37
Миниатюрный поплавковый выключатель ПДУ-Н561-37 предназначен для контроля уровня жидкостей в резервуарах. Используется с жидкостями, неагрессивными к материалу датчиков (нейлону), в различных сферах промышленности, строительства, производства
Особенности
- Малые габаритные размеры, установка в емкость изнутри
- Логика срабатывания геркона (замыкание или размыкание) меняется при переворачивании поплавка
Технические характеристики
| Параметр | Значение |
| Рабочее положение | Вертикальное |
| Крепление | Вертикальное |
| Количество уровней | 1 |
| Материал корпуса | Нейлон |
| Рабочая температура | −10...+70°С |
| Максимальное рабочее давление | 0,5 МПа |
| Максимальная коммутируемая мощность | 50 Вт |
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
| Максимальное коммутируемое напряжение | ≅220 В |
| Длина проводов | 350 мм |
| Присоединение | М8×1,25 |
| Диаметр поплавка | 24 мм |
| Длина погружной части | 37 мм |
| Погрешность длины погружной части | ±10% |
| Габаритные размеры | ∅ 38×55×25 мм |
| Вес | 14 г |

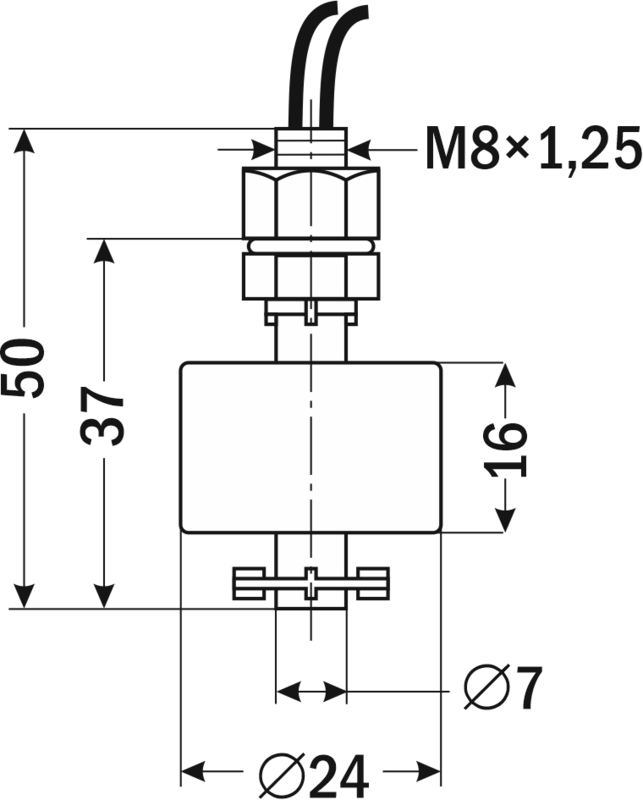

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 02.12.2024 | 0.68 Мб |  |
