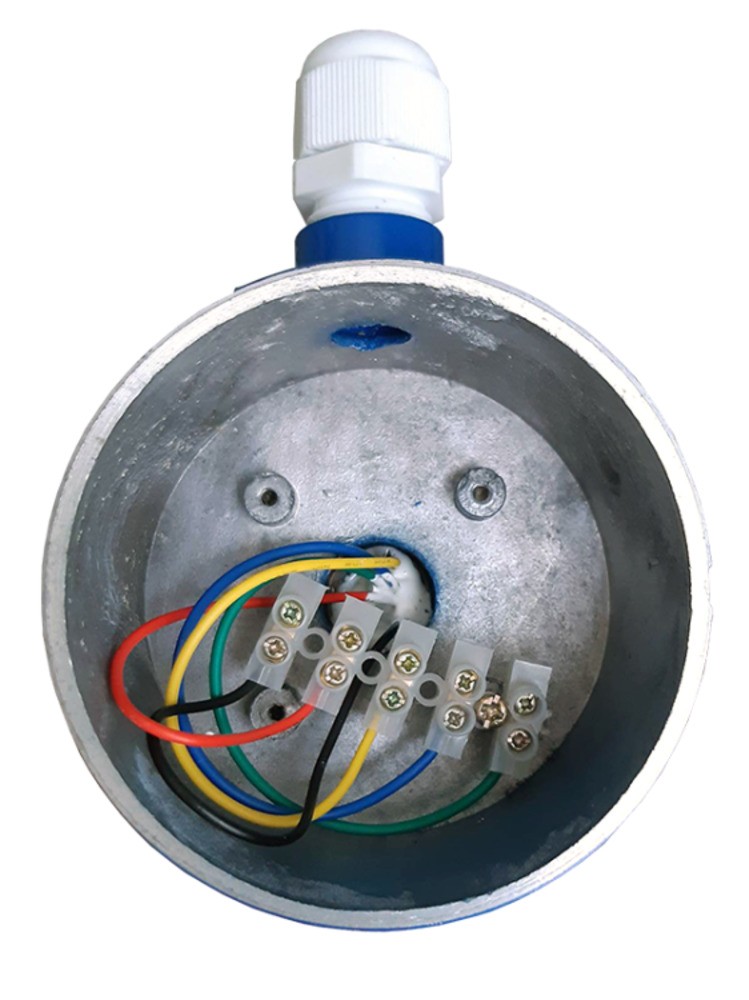

Поплавковый датчик уровня ПДУ-Ш
Поплавковый датчик уровня ПДУ-Ш предназначен для контроля уровня жидкости в водяных башнях, бассейнах и других резервуарах
Особенности
- Устойчивость к пене и пузырьковым жидкостям
Технические характеристики
| Параметр | Значение | |||
| ПДУ-Ш102-1000 | ПДУ-Ш104-1000 | ПДУ-Ш106-1500 | ПДУ-Ш108-2000 | |
| Количество уровней | 2 | 4 | 6 | 8 |
| Рабочая среда | Вода, агрессивные и вязкие жидкости | |||
| Максимальная коммутируемая мощность | 50 Вт | |||
| Максимальный коммутируемый ток | ≅0,5 А (0,2 при 220 В) | |||
| Максимальное коммутируемое напряжение | ≅220 В | |||
| Максимальное рабочее давление | 0,6 МПа | |||
| Температура рабочей среды | −40…+100°С | |||
| Присоединение кабеля | Гермоввод PG11 | |||
| Рабочее положение | Вертикальное | |||
| Материал погружной части | Нержавеющая сталь | |||
| Материал коммутационной головки | Силумин | |||
| Размеры поплавка | ∅ 45×55 мм | |||
| Длина поплавковой части | 1000 мм | 1500 мм | 2000 мм | |
| Габаритные размеры | 1075×120×90 мм | 1575×120×90 мм | 2075×120×90 мм | |
| Вес | 584 г | 740 г | 896 г | |
Все модификации
| Артикул | Модель | Модель | Срок поставки | Стоимость |
|---|---|---|---|---|
| O72521 | ПДУ-Ш102-1000 | ПДУ-Ш102-1000 | Со склада | 7020 руб. |
| O72522 | ПДУ-Ш104-1000 | ПДУ-Ш104-1000 | Со склада | 10491 руб. |
| O72523 | ПДУ-Ш106-1500 | ПДУ-Ш106-1500 | Со склада | 12558 руб. |
| O72524 | ПДУ-Ш108-2000 | ПДУ-Ш108-2000 | Снято с производства | 16965 руб. |

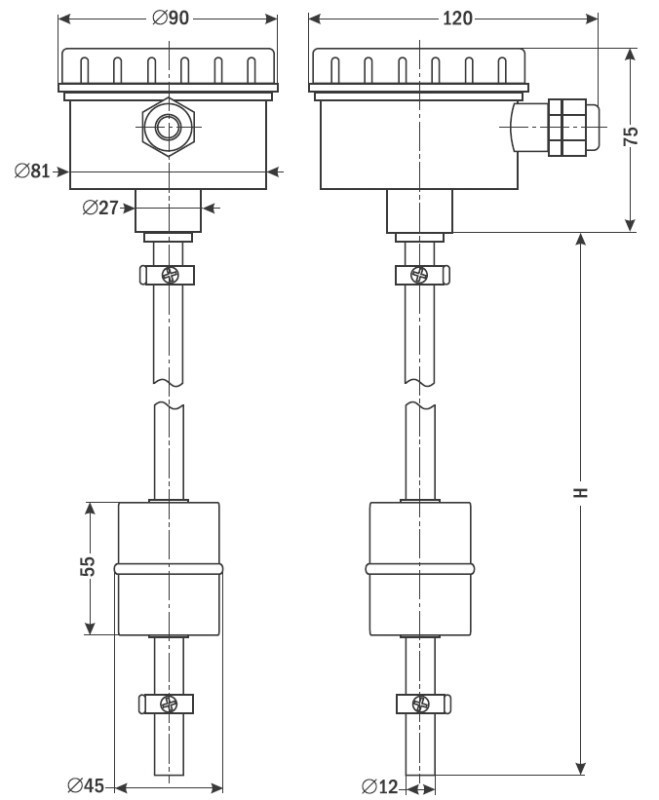

| Габаритные размеры |
 |
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.09 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.06.2024 | 0.42 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
Рабочая среда:
—
вода, агрессивные и вязкие жидкости
Количество уровней:
—
2, 4, 6 или 8
Длина поплавковой части:
—
1000 мм, 1500 мм или 2000 мм
Диаметр поплавка:
—
45 мм
Реле:
—
~0,2 А, 220 В
Рабочая температура:
—
−40..+100°С
Рабочее давление:
—
0,6 МПа
Рабочее положение:
—
вертикальное
Материал погружной части:
—
нержавеющая сталь
