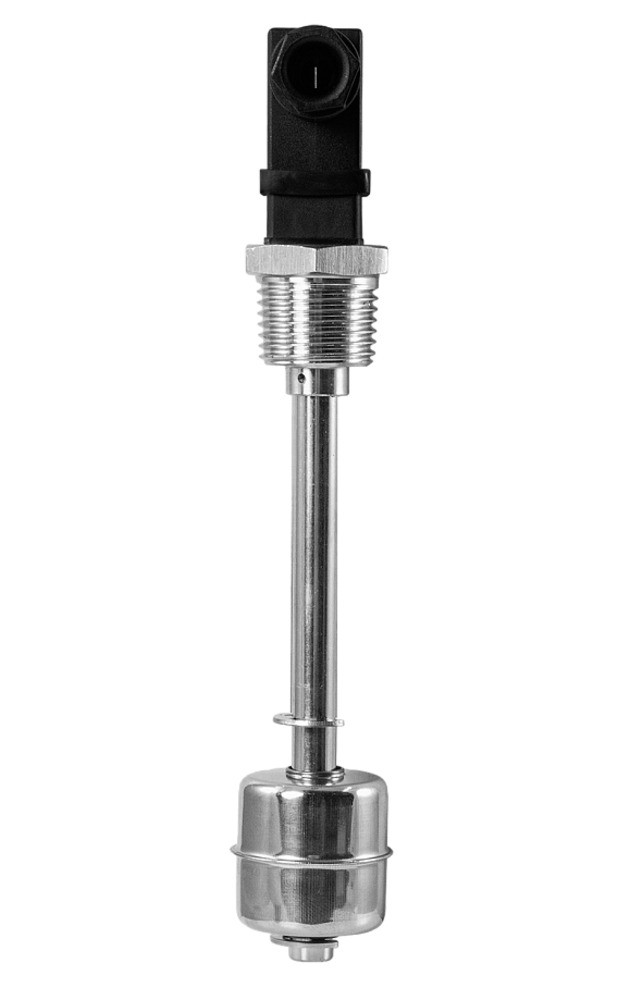

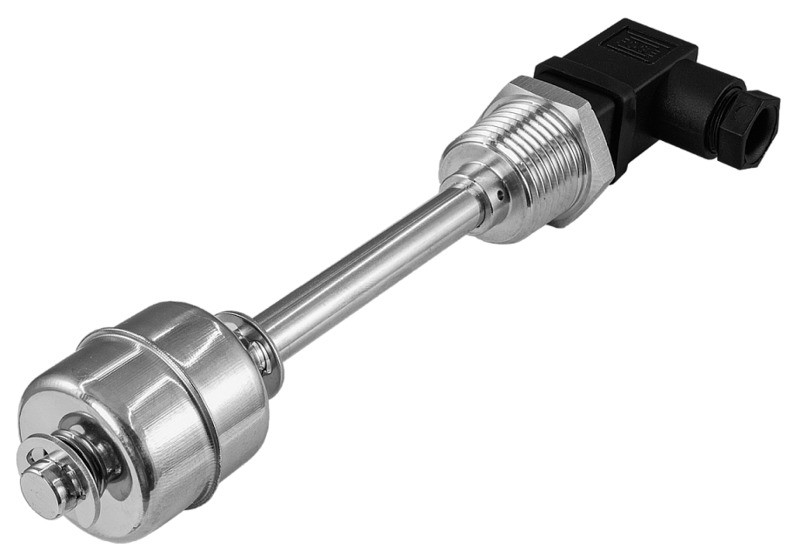

Поплавковый датчик уровня ПДУ-В151-120
Хит Новинка Рекомендуем
Поплавковые датчики уровня серии ПДУ-В151-120 предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производства
Особенности
- Установка в отверстие со стандартной резьбой
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
- Устойчивость к температурам до +110°С
- Возможность подключения датчика с помощью проводов любой длины
- Устойчивость к агрессивным средам
- Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики
| Параметр | Значение | ||
| Рабочее положение | Вертикальное | ||
| Материал корпуса | Нержавеющая сталь | ||
| Температура рабочей среды | −30...+110°С | ||
| Максимальное рабочее давление | 1 МПа | ||
| Максимальная коммутируемая мощность | 50 Вт | ||
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) | ||
| Максимальное коммутируемое напряжение | ≅220 В | ||
| Присоединение | К½" | ||
| Размеры поплавка | ∅ 28×26 мм | ||
| Размеры погружной части | 120 мм | ||
| Габаритные размеры | 157×39×28 мм | ||
| Вес | 93 г | ||

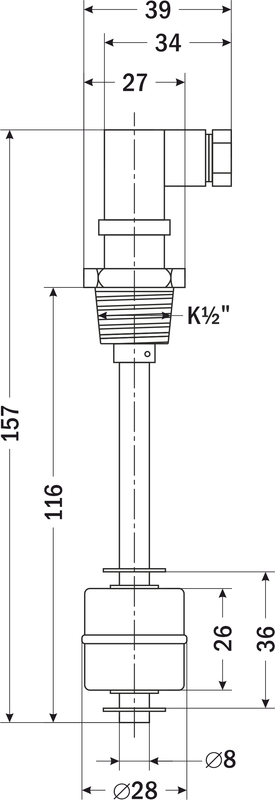

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 23.05.2024 | 0.45 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
Рабочая среда:
—
Максимальный коммутируемый ток:
—
≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение:
—
≅220 В
Диапазон регулирования расстояния между верхним и нижним уровнями:
—
Груз:
—
Максимальная коммутируемая мощность:
—
50 Вт
Расстояние между поплавками:
—
Длина проводов:
—
Количество уровней:
—
1
Длина поплавковой части:
—
Диаметр поплавка:
—
28 мм
Реле:
—
Рабочая температура:
—
−30...+110°С
Рабочее давление:
—
Присоединение:
—
К½"
Рабочее положение:
—
вертикальное
Материал корпуса:
—
нержавеющая сталь
Длина кабеля:
—
Пылевлагозащита:
—
Максимальное рабочее давление:
—
1 МПа
