Ротационный датчик уровня высокотемпературный INNOLevel серии N-Ex-HT
Сигнализатор INNOLevel серии N-Ex-HT представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Особенности
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Устойчивость к высоким температурам
- Повышенная взрывозащищенность
Принцип действия и область применения
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л, подвергающихся температурной обработке, находящихся во взрывоопасных зонах:
- Комбикормовая промышленность — контроль уровня в грануляторах, охладителях
- Угольная промышленность — контроль уровня угля, угольной пыли
- Деревообрабатывающая промышленность — контроль уровня в сушилках щепы
- Полимерная промышленность — контроль уровня пластикового порошка и гранулята в сушилках
Технические характеристики
| Параметр | Значение |
| Питание - Переменный ток - Постоянный ток | ~230 В, ~110 В, ~24 В, макс 4 ВА =24 В, макс 2,5 Вт |
| Скорость вращения электродвигателя | 1 об/мин или 5 об/мин |
| Коммутационная способность реле | ~5 А, 250 В =3 А, 30 В |
| Степень пылевлагозащиты | IP65 |
| Рабочая температура | −40...+250°С* |
| Макс. рабочее давление | 0,8 бар |
| Мин. плотность продукта | >100 г/л |
| Допустимая мех. нагрузка | Макс. 300Н (при L = 150 мм) на конце вала Макс. 100Н (при L = 365 мм) на конце вала |
| Материал корпуса прибора и лопастей | Нержавеющая сталь |
| Вес | 2800 г |
* – для датчиков с напряжением питания =24 В при температуре ниже −35ºС вращение вала начинается после 3-х минутного технологического прогрева (на мотор датчика должно быть подано напряжение питания)
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| G97172 | IL-SAA-N-Ex-HT250 | 1...2 недели | 60460 руб. |
| G97173 | IL-SEA-N-Ex-HT250 | 1...2 недели | 64710 руб. |
| G97174 | IL-SAS-N-Ex-HT250 | 1...2 недели | 49060 руб. |
| G97175 | IL-SES-N-Ex-HT250 | 1...2 недели | 52360 руб. |
Модификации
| Модель | Диапазон температур | Максимальное давление | Класс защиты | Лопасть | Скорость вращения | Присоединение | Удлинение | Напряжение питания |
| IL-SAA-N-Ex-HT250 | −40...+250°С | 0,8 бар | IP65 | 40×98 мм, нерж. сталь | 1 об/мин | резьбовое G1½", нерж. сталь | 150 мм, нерж. сталь | ~230 В |
| IL-SEA-N-Ex-HT250 | =24 В | |||||||
| IL-SAS-N-Ex-HT250 | Складная двусторонняя 28×200 мм, нерж. сталь | 165 мм, нерж. сталь | ~230 В | |||||
| IL-SES-N-Ex-HT250 | =24 В |

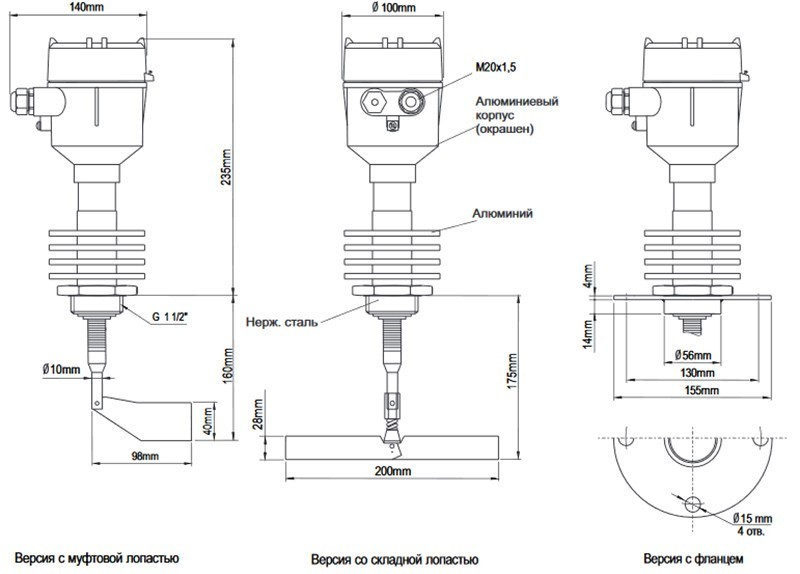

| Габаритные размеры |
 |
