Электродвигатели асинхронные трёхфазные INNOVARI класс E2

Описание

• Алюминиевый корпус для типоразмеров 63-160, чугунный корпус для типоразмеров 180-315
• Напряжение питания 230/400В (схема подключения треугольник «∆» / звезда «Y»), 400/690В, частота 50/60 Гц
• Скорость вращения: 900 об./мин., 1400 об./мин., 2800 об./мин.
• Класс изоляции F (155 °С)
• Режим работы S1 (продолжительный)
• Степень защиты IP55 (пыле- влагозащищенный)
• Температурный диапазон окружающей среды: -40°С...+40°С
• Монтажное исполнение (со склада) В5, В14, возможна поставка в комплекте с лапами
• Встроенный термистор PTC в габаритах 160 и выше

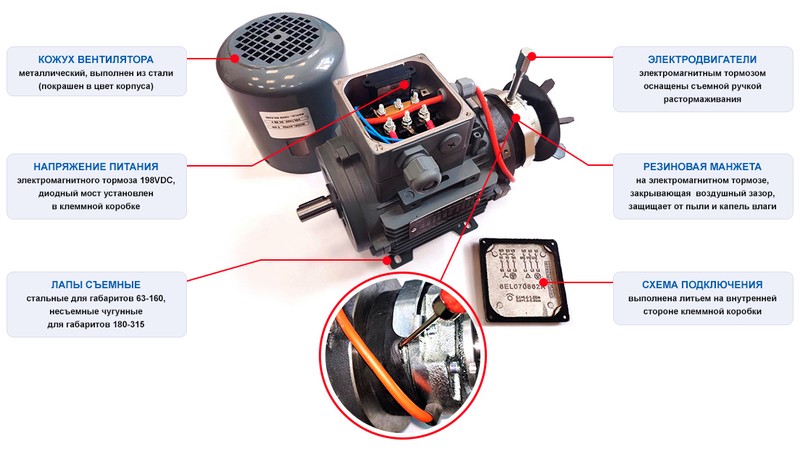

Подшипниковые щиты (как и сам корпус) выполнены симметрично для всех типоразмеров, что делает их взаимозаменяемыми. Клеммная коробка может быть расположена ближе к выходному валу или к кожуху крыльчатки, при этом размер C сохраняется.

У электродвигателей типоразмеров 63-160 отверстия на корпусе для крепления лап расположены с трех сторон. Это позволяет осуществлять монтаж электродвигателя таким образом, чтобы клеммная коробка находилась с удобной стороны. По умолчанию клеммная коробка находится сверху. Электродвигатели типоразмеров 180-315 имеют фиксированную конструкцию лап.

Схема подключения

Электродвигатели должны быть подключены по схеме звезда «Y» или треугольник «∆» в соответствии с номинальным напряжением, указанным на их заводской табличке, и напряжением сети, к которой они будут подключены. При подключении к трехфазной сети 400В электродвигатели с напряжением питания 230/400В должны быть подключены по схеме звезда «Y», а электродвигатели с напряжением питания 400/690В – по схеме треугольник «∆».

Кодообразование

• Кодообразование для электродвигателей серии EL, EC, EG (pdf)

Размеры

• Электродвигатели на лапах B3 (pdf)
• Электродвигатели с малым фланцем B14 (pdf)
• Электродвигатели с большим фланцем B5 (pdf)

Характеристики

• Электродвигатели 2800 об./мин. (pdf)
• Электродвигатели 1400 об./мин. (pdf)
• Электродвигатели 900 об./мин. (pdf)

ДОКУМЕНТАЦИЯ

• Паспорт трехфазные асинхронные электродвигатели INNOVARI серии EL, EC, EG (pdf)
