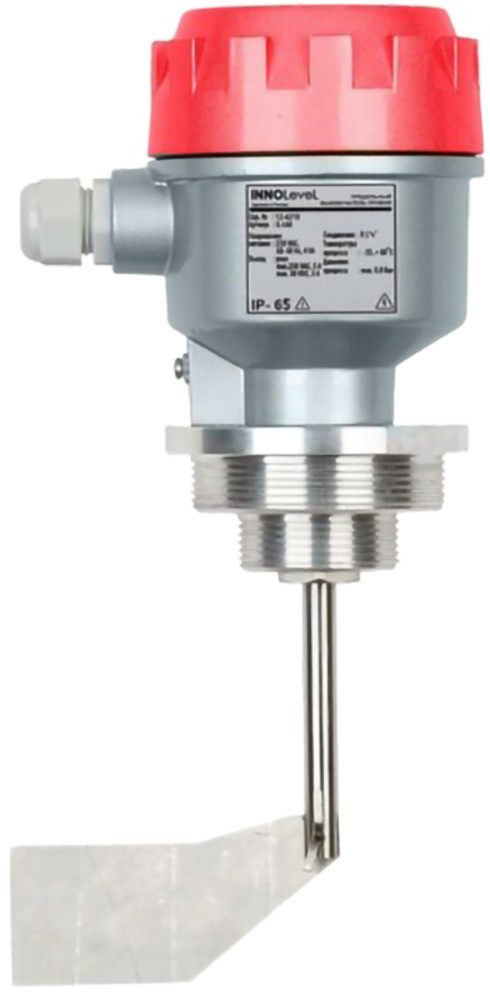

Ротационный датчик уровня INNOLevel cерии N
Сигнализатор INNOLevel представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня
Особенности
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Элемент крепления выполнен раздельно с корпусом прибора
- Два типа прямой резьбы G1½" и G2½"
Принцип действия и область применения
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения датчика-сигнализатора уровня для сыпучих материалов INNOLevel:
- Пластиковые порошки и гранулы (ПВХ гранулят, ПЭТ гранулы)
- Строительные материалы (цемент, сухие смеси, гипс)
- Пищевые продукты
- Бытовая химия
Технические характеристики
| Параметр | Значение |
| Питание - Переменный ток - Постоянный ток | ~230 В, ~110 В, ~24 В, макс 4 ВА =24 В, макс 2,5 Вт |
| Скорость вращения электродвигателя | 1 об/мин или 5 об/мин |
| Коммутационная способность реле | ~5 А, 250 В =3 А, 30 В |
| Степень пылевлагозащиты | IP65 |
| Рабочая температура | −40...+80°С* |
| Макс. рабочее давление | 0,8 бар |
| Мин. плотность продукта | >100 г/л |
| Допустимая мех. нагрузка | Макс. 300Н (при L = 150 мм) на конце вала Макс. 100Н (при L = 365 мм) на конце вала |
| Материал корпуса прибора и лопасти | Алюминий |
| Вес | 1500 г |
* – для датчиков с напряжением питания =24 В при температуре ниже −35ºС вращение вала начинается после 3-х минутного технологического прогрева (на мотор датчика должно быть подано напряжение питания)
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| K08435 | IL-LAA-N | Со склада | 15750 руб. |
| K08436 | IL-LEA-N | Со склада | 19100 руб. |
| K08437 | IL-LBA-N | 1...2 недели | 17990 руб. |
| K08438 | IL-LDA-N | 1...2 недели | 17990 руб. |
| K08439 | IL-LAS-N | 1...2 недели | 18660 руб. |
| K08440 | IL-LES-N | 1...2 недели | 22030 руб. |
| K08441 | IL-LBS-N | 1...2 недели | 16170 руб. |
| K08442 | IL-LDS-N | 1...2 недели | 16170 руб. |
Модификации
| Модель | Материал корпуса | Диапазон температур | Максимальное давление | Класс защиты | Лопасть | Скорость вращения | Соединение | Удлинитель | Гермоввод | Напряжение питания |
| INNOLevel IL-LAA-N | Алюминий | −40...+80°C | 0,8 бар | IP65 | 40×98 мм | 1 об/мин | резьбовое G1½" с переходом на G2½", алюм. | 150 мм нерж. cталь | 1 | ~230 В |
| INNOLevel IL-LEA-N | =24 В | |||||||||
| INNOLevel IL-LBA-N | ~115 В | |||||||||
| INNOLevel IL-LDA-N | =24 В | |||||||||
| INNOLevel IL-LAS-N | складная 28×200 мм | резьбовое G1½" с переходом на G2½", алюм. | ~230 В | |||||||
| INNOLevel IL-LES-N | =24 В | |||||||||
| INNOLevel IL-LBS-N | ~115 В | |||||||||
| INNOLevel IL-LDS-N | =24 В |
| Габаритные размеры |
 |
