Вибрационный датчик-сигнализатор уровня INNOLevel серии Vibro-A
Вибрационный сигнализатор предельного уровня INNOLevel VIBRO серии A используется для мониторинга уровня жидких сред. Датчик применяется для пищевых и не пищевых жидкостей, не склонных к налипанию.
Принцип действия и область применения
В вибрационном датчике INNOLevel Vibro-A встроены два пьезоэлектрических элемента. При включении датчика первый пьезоэлектрический элемент формирует вибрации, а второй эти вибрации воспринимает и генерирует электрический импульс. При контакте вибрационных зондов с материалом частота вибрации изменяется, она затухает и на выходе формируется сигнал.
Некоторые области применения:
- Пищевая промышленность (раст. масло, напитки, молоко и молочные продукты)
- Химическая промышленность (растворы солей, щелочей, кислот)
- ЖКХ (техническая и питьевая вода, конденсат, системы водоподготовки)
- СИП-станции (вода, реагенты и их растворы)
Датчик предназначен для работы со следующими типами сред:
- Жидкости пищевого назначения: вода, масло, молоко, солевые растворы
- Жидкости не пищевого назначения: технические и сточные воды, химические реагенты, конденсат, применение в паровых котлах
Технические характеристики
| Параметр | Значение |
| Корпус | Нержавеющая сталь SUS304 |
| Класс защиты корпуса - Версия с разъемом DIN 43650 - Версия с разъемом M12x1, 4pin | IP65 IP65/67 |
| Материал вибрационного зонда и резьбовой части | Нержавеющая сталь SUS316L |
| Присоединение | Резьбовое 1"PT или 3/4"PT (коническая), 1"PF или 3/4"PF (цилиндрическая) |
| Общий вес - С зондами 100 мм - С зондами 40 мм | 0,6 кг 0,5 кг |
| Соединительные клеммы | 0,14...2,5 мм² (AWG 26-14) |
| Кабельный ввод | M20x1,5, винтовое соединение кабеля |
| Электрическое соединение | Разъем DIN 43650 с кабельным вводом или M12x1, 4pin |
| Задержка сигнала - С зондами 40 мм - С зондами 100 мм | 1200 Гц 340 Гц |
| Напряжение питания | =12...55 В, макс. 400 мА |
| Ток потребления | ±10 мА |
| Выходной сигнал | PNP/NPN |
| Класс защиты | I |
| Время переключения | 1...1,5 сек при перекрытии чувствительной части 1...1,5 сек при освобождении чувствительной части |
| Контрольная индикация | Зеленый свет – индикация питания Красный свет – индикация статуса переключения |
| Функция тестирования | Есть |
| Температура окружающей среды (корпус) | −40...+70°C |
| Температура процесса | −40...+150°C |
| Свойства определяемой среды | Вязкость ~ 1-10000 сСт Плотность ≥0,7 г/см³ |
| Макс. давление процесса | 40 бар |
| Относительная влажность | 0-80%, без образования конденсата |
Модификации
| Модель | Диапазон температур | Максимальное давление | Диапазон напряжений | Класс защиты | Соединение | Удлинение | Выход | Разъем |
| IL-VA-PF | −40...+150°С | 40 бар | =12...55 В | IP65 | Резьба 1'' PF (цилиндрическая) | 100 мм, нерж. сталь 316L | PNP/NPN | DIN 43650 |
| IL-VA-PFM | IP65/67 | M12x1, 4pin | ||||||
| IL-VA-PT | IP65 | Резьба 1'' PT(коническая) | DIN 43650 | |||||
| IL-VA-PTM | IP65/67 | M12x1, 4pin | ||||||
| IL-VA-TS-PF | IP65 | Резьба 3/4'' PF (цилиндрическая) | 40 мм, нерж. сталь 316L | DIN 43650 | ||||
| IL-VA-TS-PFM | IP65/67 | M12x1, 4pin | ||||||
| IL-VA-TS-PT | IP65 | Резьба 3/4'' PT(коническая) | DIN 43650 | |||||
| IL-VA-TS-PTM | IP65/67 | M12x1, 4pin | ||||||
| IL-VA-TM-PF | IP65 | Резьба 1/2'' PF (цилиндрическая) | DIN 43650 | |||||
| IL-VA-TM-PFM | IP65/67 | M12x1, 4pin | ||||||
| IL-VA-TM-PT | IP65 | Резьба 1/2'' PT (коническая) | DIN 43650 | |||||
| IL-VA-TM-PTM | IP65/67 | M12x1, 4pin | ||||||
| IL-VA-TC | IP65 | Clamp DN40 | DIN 43650 | |||||
| IL-VA-TC-M | IP65/67 | M12x1, 4pin |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| R21149 | IL-VA-PF | 1...2 недели | 30890 руб. |
| R21150 | IL-VA-PT | 1...2 недели | 30890 руб. |
| R21151 | IL-VA-PFM | 1...2 недели | 30890 руб. |
| R21152 | IL-VA-PTM | 1...2 недели | 30890 руб. |
| R21153 | IL-VA-TS-PF | 1...2 недели | 30890 руб. |
| R21154 | IL-VA-TS-PT | 1...2 недели | 30890 руб. |
| R21155 | IL-VA-TS-PFM | 1...2 недели | 30890 руб. |
| R21156 | IL-VA-TS-PTM | 1...2 недели | 30890 руб. |
| R21157 | IL-VA-TM-PF | 1...2 недели | 30890 руб. |
| R21158 | IL-VA-TM-PT | 1...2 недели | 30890 руб. |
| R21159 | IL-VA-TM-PFM | 1...2 недели | 30890 руб. |
| R21160 | IL-VA-TM-PTM | 1...2 недели | 30890 руб. |
| R21161 | IL-VA-TC | 1...2 недели | 35000 руб. |
| R21162 | IL-VA-TC-M | 1...2 недели | 35000 руб. |

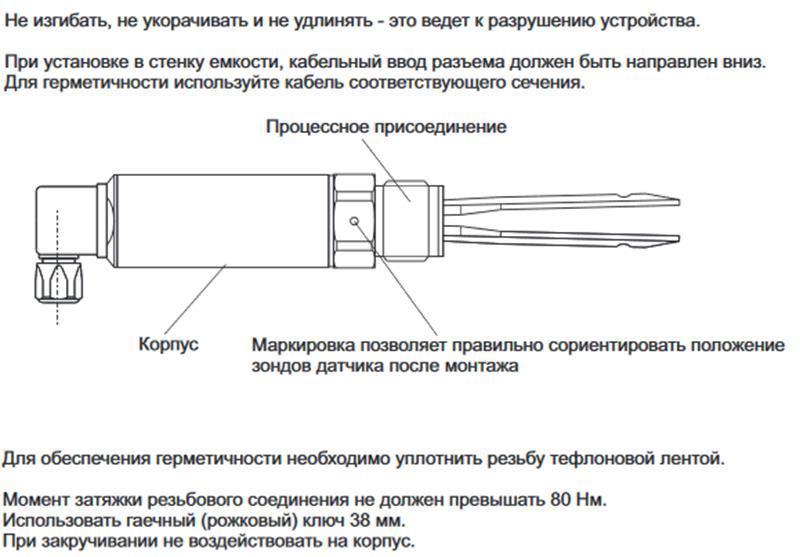

| Монтаж |
 |

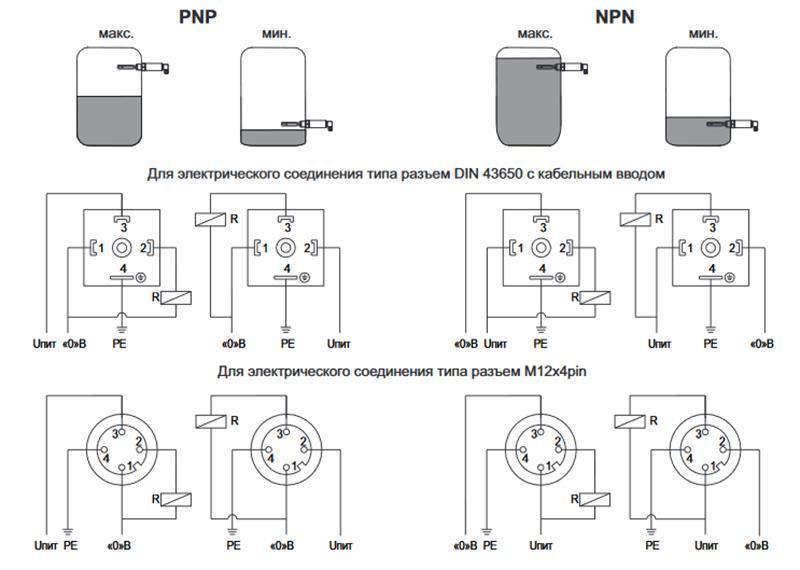

| Электрическое соединение |
 |

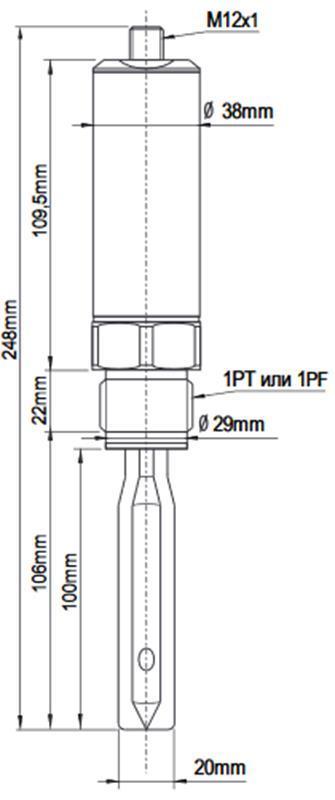

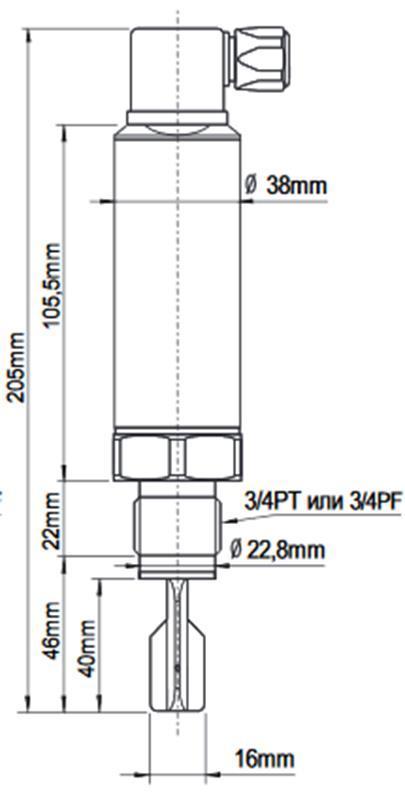

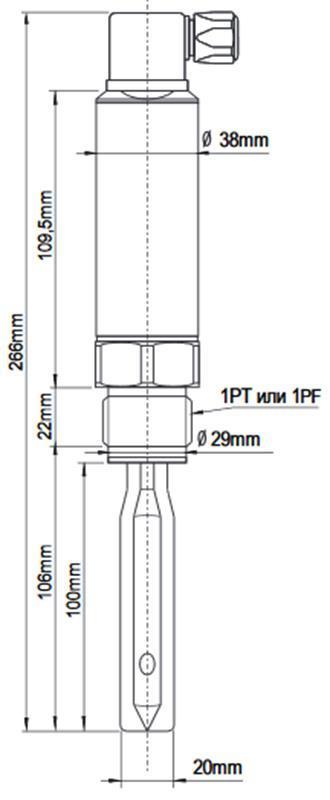

| Габаритные размеры | |||
| Версия с зондами 40 мм и разъемом М12х4pin | Версия с зондами 40 мм и разъемом DIN 43650 | Версия с зондами 100 мм и разъемом М12х4pin | Версия с зондами 100 мм и разъемом DIN 43650 |
 |  |  |  |
Питание:
—
=12...55 В
Температура рабочей среды:
—
−40...+150°С
Присоединение:
—
резьбовое PT1/2", PT3/4'', PT1'', PF1/2", PF3/4'', PF1'' или Clamp DN40
Материал корпуса прибора:
—
нержавеющая сталь
Материал вибрационного зонда:
—
нержавеющая сталь
Область применения:
—
пищевая промышленность, химическая промышленность, ЖКХ, СИП-станции и др.
Выходной сигнал:
—
PNP/NPN
Защита:
—
IP65, IP67
