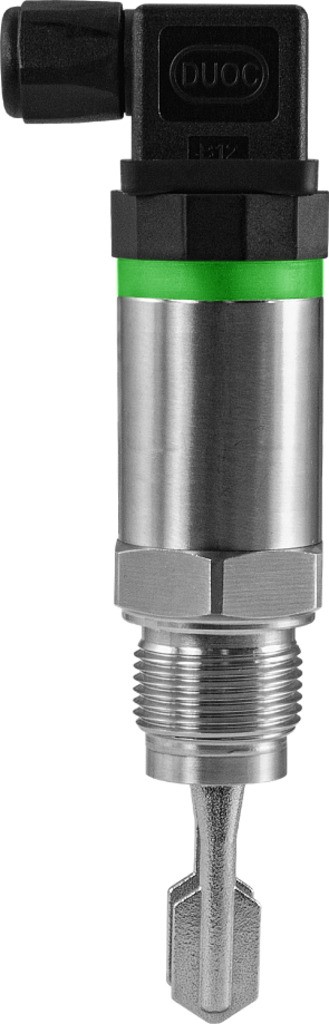

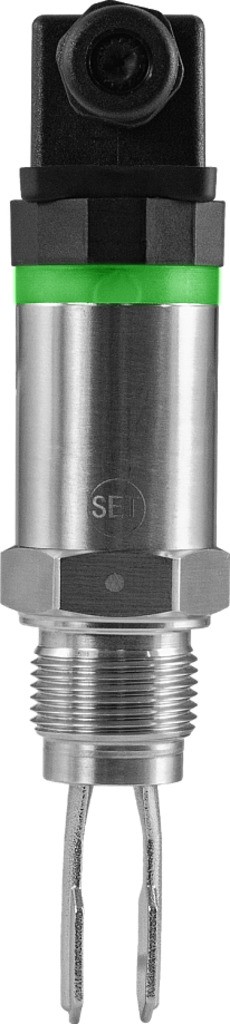

Вибрационный датчик уровня ARL-V702
Вибрационный датчик уровня ARL-V702 предназначен для контроля уровня не склонных к сильному налипанию жидкостей (плотностью не менее 0,7 г/см³) и сыпучих материалов (порошок и гранулы диаметром не более 10 мм, плотностью не менее 0,1 г/см³)
Особенности
- Монтаж на емкости сверху или сбоку
- Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
- Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
- Не требуется предварительная настройка на месте

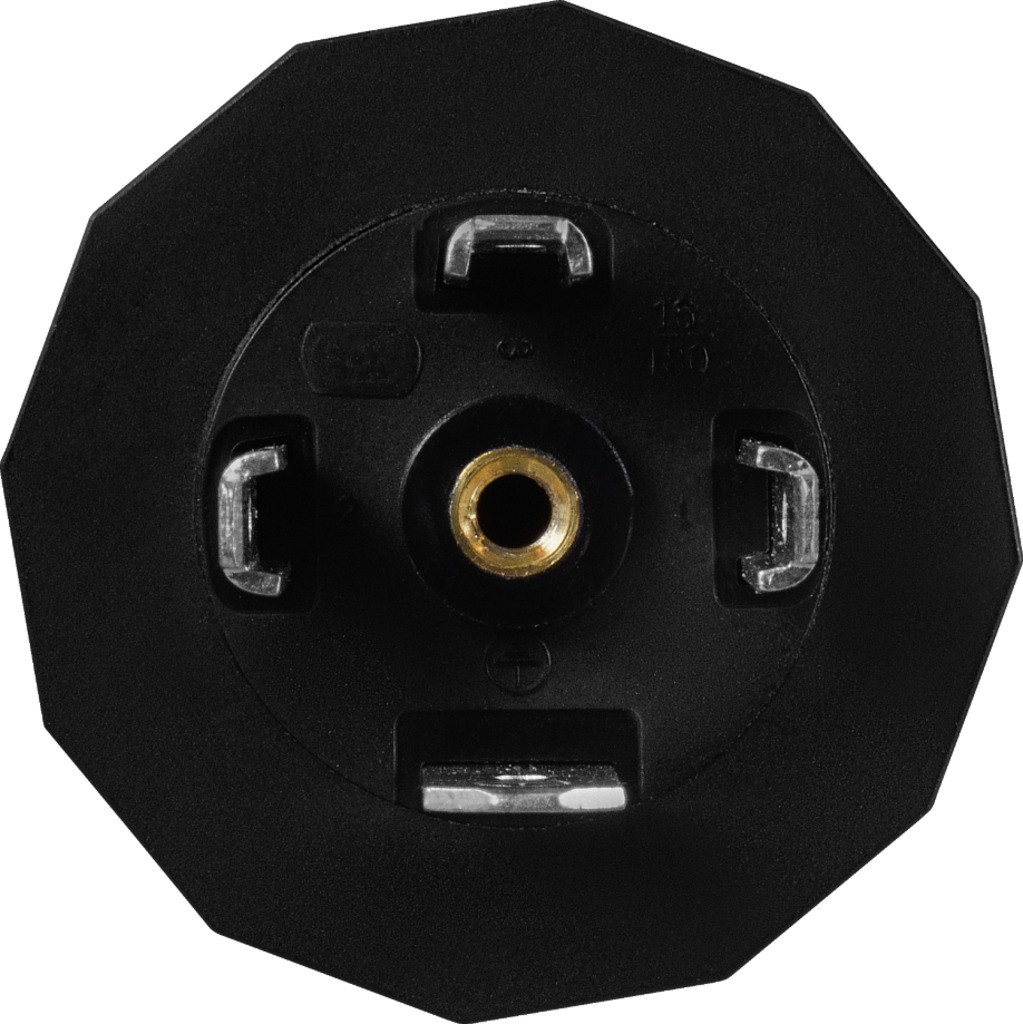

- Электрическое соединение: разъем DIN 43650 с кабельным вводом (ответная часть в комплекте)
Принцип действия
Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывает соответствующий выход переключения.
Области применения
- Производство строительных материалов (цемент, песок, сухие смеси)
- Пищевая промышленность (мука, соль, сахар, вода, растительное масло, солевые и спиртовые растворы)
- Полимерная промышленность (полимерный гранулят и пр.)
- Химическая промышленность (минеральные удобрения, известь, химические реагенты, моющие средства)
- Агропромышленный комплекс (комбикорм, зерно, лузга)
- ЖКХ (вода, конденсат)
Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G3/4-22.
Технические характеристики
| Параметр | Значение |
| Свойства рабочей среды - жидкости - порошок и гранулы | Вязкость1...10000 сСт, плотность ≥0,7 г/см³ Диаметр ≤10 мм, плотность ≥0,1 г/см³ |
| Выходной сигнал | PNP/NPN |
| Быстродействие | 2 с при покрытии средой 3 с при отсутствии среды |
| Питание | =19...60 В |
| Потребляемая мощность | ≤ 0,25 Вт |
| Степень пылевлагозащиты | IP65 |
| Температура рабочей среды | −20...+150°C |
| Температура окружающей среды (корпус) | −20...+80°C |
| Давление окружающей среды (корпус) | ≤ 4 МПа |
| Температура хранения | −40...+85°C |
| Присоединение | Резьбовое G¾" |
| Присоединение кабеля | М12×1 |
| Электрическое соединение | Разъем DIN 43650 с кабельным вводом (ответная часть в комплекте) |
| Материал корпуса прибора | Нержавеющая сталь |
| Материал вибрационного зонда | Нержавеющая сталь |
| Габаритные размеры | 160×32×52 мм |
| Вес | 237 г |

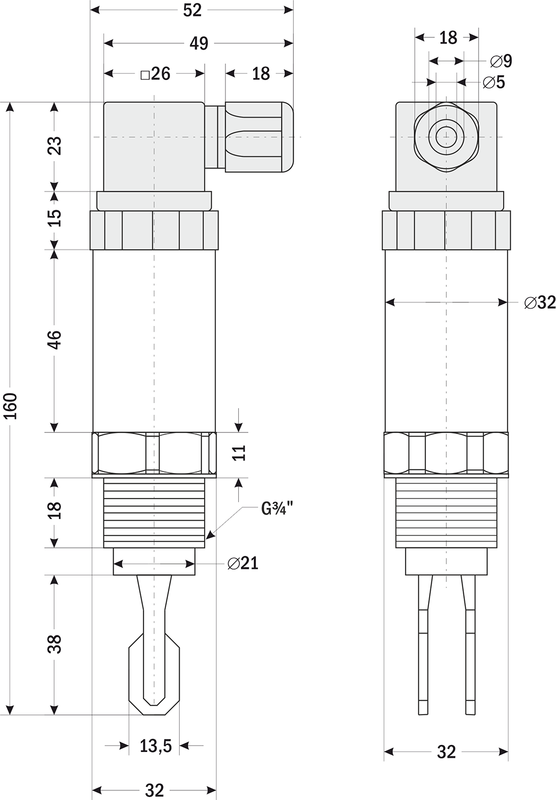

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 22.01.2025 | 0.8 Мб |  |
Питание:
—
=19...60 В
Температура рабочей среды:
—
−20...+150°С
Присоединение:
—
резьбовое G¾"
Материал корпуса прибора:
—
нержавеющая сталь
Материал вибрационного зонда:
—
нержавеющая сталь
Степень пылевлагозащиты:
—
IP65
Область применения:
—
производство строительных материалов, пищевая промышленность, химическая промышленность, ЖКХ и др.
Выходной сигнал:
—
PNP/NPN
