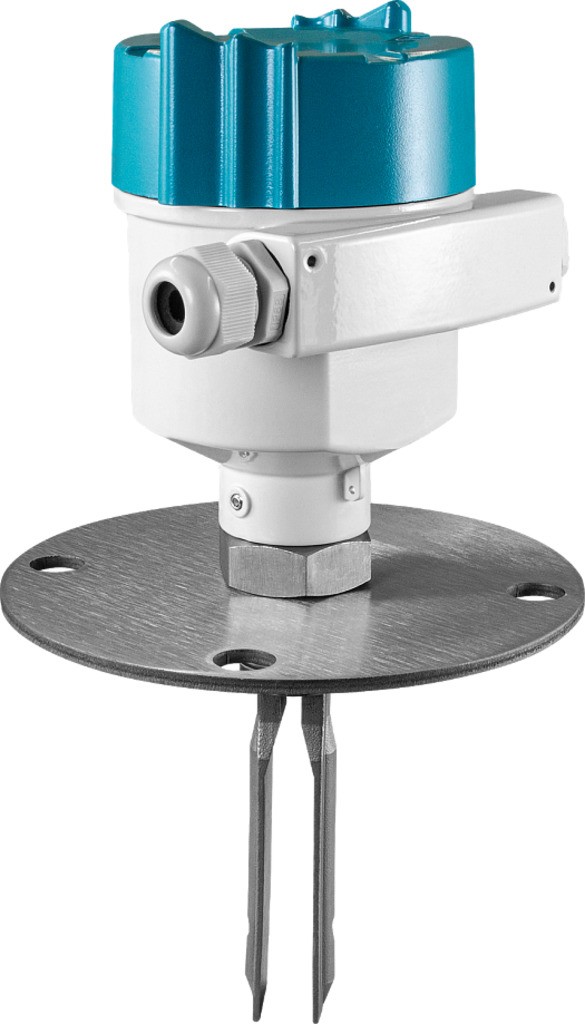

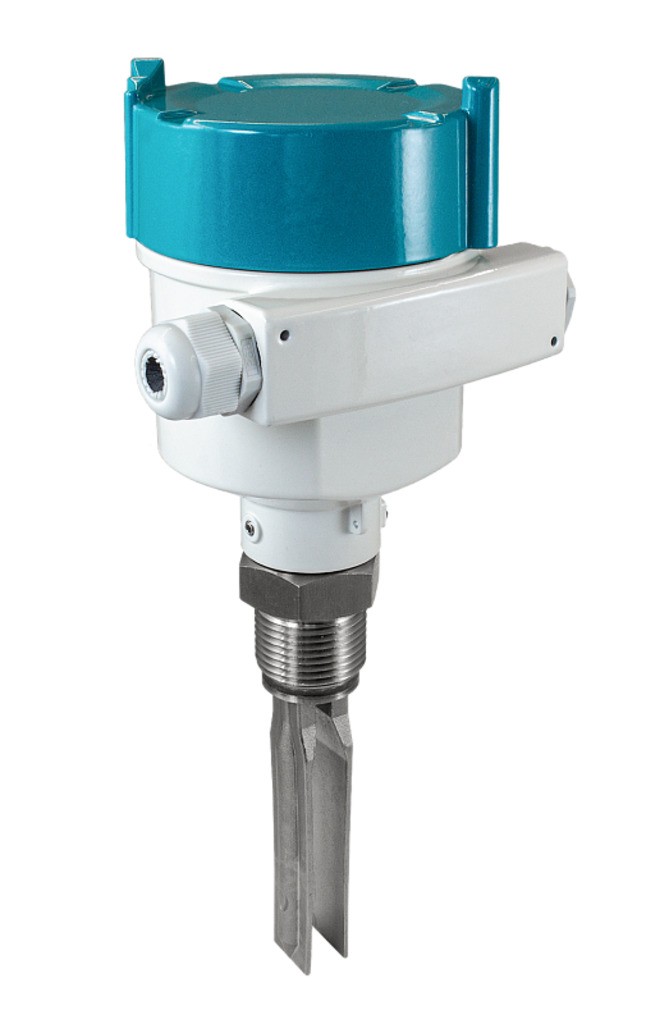

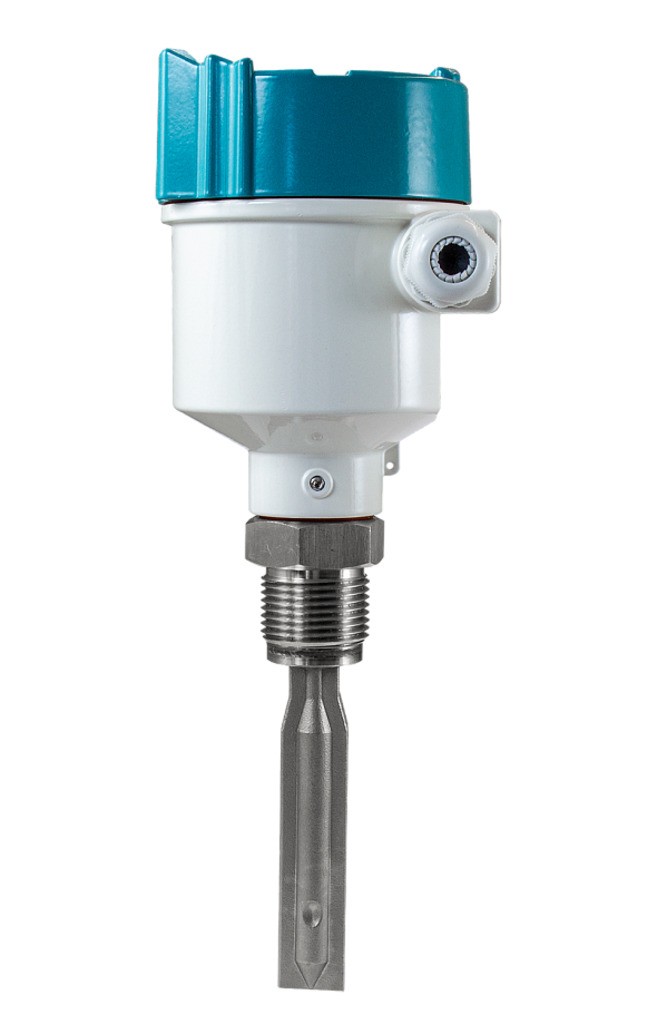

Вибрационный датчик уровня жидких сред ARL-V701

Хит Новинка Рекомендуем
Артикул: A9344

Прибор для контроля уровня жидкостей и сыпучих материалов

От 30 550 руб.

Характеристики

2 реле:
~8 А, 250 В; =8 А, 24 В, переключающий контакт
Питание:
~220 В, =24 В
Температура рабочей среды:
−20...+180°С
Присоединение:
резьбовое G1"
Материал корпуса прибора:
алюминий
ЦЕНА ПО ЗАПРОСУ У МЕНЕДЖЕРА

Вибрационный датчик уровня ARL-V701 предназначен для контроля уровня жидкостей, не склонных к сильному налипанию и плотностью не менее 0,6 г/см³

Особенности

  • Монтаж на емкости сверху или сбоку
  • Настраиваемая задержка срабатывания реле 0...60 с
  • Регулируемый уровень чувствительности
  • Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
  • Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
  • Не требуется предварительная настройка на месте

Принцип действия

Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывают 2 выходных реле.

Области применения

  • Пищевая промышленность (вода, растительное масло, солевые и спиртовые растворы)
  • Химическая промышленность (химические реагенты, моющие средства)
  • ЖКХ (вода, конденсат)

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1-30
Для фланцевого присоединения используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)

Технические характеристики

Параметр Значение
Плотность рабочей среды ≥ 0,6 г/см³
Реле 2 реле ~8 А, 250 В; =8 А, 24 В,
переключающий контакт
Питание ~220 В, =24 В
Потребляемая мощность ≤ 2 Вт
Степень пылевлагозащиты IP67
Класс взрывозащиты Exd IIC T3 ~ T6 Gb
Температура рабочей среды −20...+180°C
Температура окружающей среды (корпус) −20...+80°C
Давление окружающей среды (корпус) ≤ 2 МПа
Присоединение Резьбовое G1"
Присоединение кабеля М20×1,75
Материал корпуса прибора Алюминий
Материал вибрационного зонда Нержавеющая сталь
Габаритные размеры 276×100×123 мм
Вес 981 г

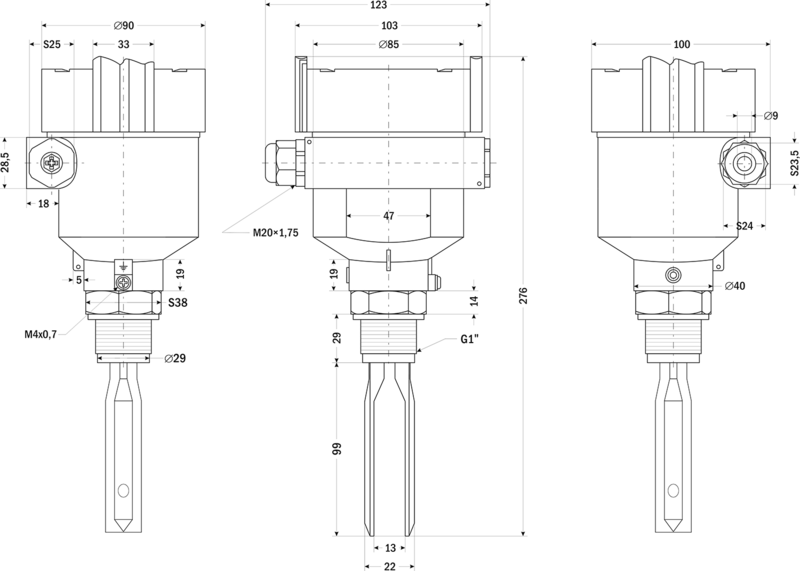

Габаритные размеры



Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 23.01.2025 1.4 Мб
2 реле:
~8 А, 250 В; =8 А, 24 В, переключающий контакт
Питание:
~220 В, =24 В
Температура рабочей среды:
−20...+180°С
Присоединение:
резьбовое G1"
Материал корпуса прибора:
алюминий
Материал вибрационного зонда:
нержавеющая сталь
Класс взрывозащиты:
Exd IIC T3 ~ T6 Gb
Область применения:
пищевая промышленность, химическая промышленность, ЖКХ и др.
