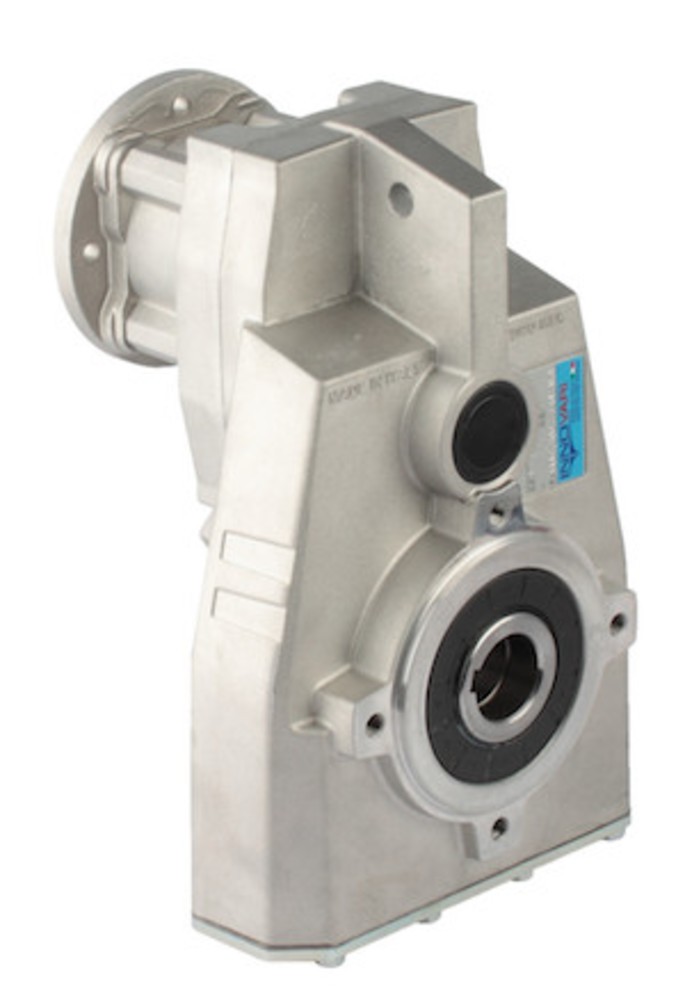

Насадные цилиндрические мотор-редукторы INNOVARI

Насадные цилиндрические мотор-редукторы INNOVARI (Италия) построены по модульному принципу:

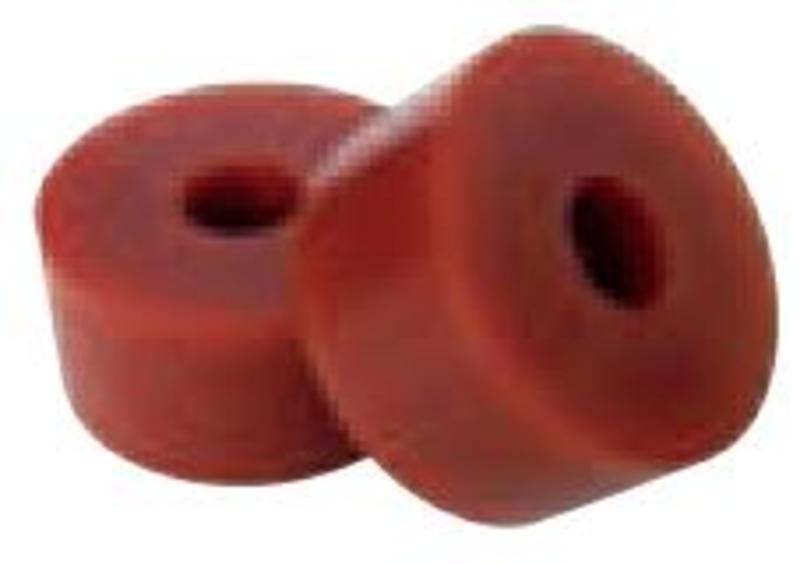

модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью сайлентблоков, используя отверстия в корпусе.

Увеличенный диаметр последнего цилиндрического колеса позволяет передавать больший момент в меньшем корпусе, чем у большинства конкурентов, а применение алюминиевого корпуса позволяет получить экономичную цену.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.

Во все редукторы  синтетическое масло и они не требуют обслуживания на протяжении всего срока эксплуатации. Редукторы поставляются с залитым маслом, объем которого соответствует монтажному положению H1. Если планируется монтаж в другом положении, то это необходимо оговорить при заказе.

Насадные мотор-редукторы INNOVARI взаимозаменяемы по основным размерам с BONFIGLIOLI,  SEW EURODRIVE, LENZE, NORD, FLENDER, DAVID BROWN

Признаком  того, что редуктор INNOVARI произведен в Италии, является литая надпись «Made in Italy» на корпусе редуктора

Отличительные особенности насадных мотор-редукторов INNOVARI

• Типоразмеры FA(…), FS(…) - корпус из алюминия, типоразмер FC(…) – из чугуна
• Входные и выходные валы изготовлены из стали 39 NiCrMo3
• Используются высококачественные подшипники KOYO, NSK, KBC
• Используются высококачественные сальники Freudenberg, NOK
• Используются графитовые, а не бумажные прокладки
• Уровень шума 60/65 dBA

Нестандартные исполнения

• Взрывозащищенное по стандартам ATEX 2, ATEX 3
• Для пищевой промышленности с выходным валом из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками

Применения

• конвейеры,
• транспортеры,
• шнеки,
• нории,
• мешалки.

Внимание!

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

Вы можете запросить чертежи в отделе продаж.

Характеристики насадных цилиндрических редукторов INNOVARI (Италия)

Типоразмер редуктора		Передаваемый момент (Нм)	Мощность двигателей (кВт)	Диаметр выходного вала	Вес, кг	Передаточные числа	Габаритные размеры чертеж
1 ступень	FA41	225	4	30 (35)	12,1	2.91 - 7.85
	FC61	380	7,5-9	35 (40)	24,5	2.76 - 6.79
	FC71	670	9	40 (45)	35	6.17 - 8.21
	FC81	1175	22	50 (55)	78	2.65 - 6.64
2 ступени	FA32	150	0,25-2,2	25	7	6.06 - 99.89
	FA42	320	0,37-4	30 (35)	9	8.38 - 85.19
	FA52	490	1,1-5,5	35 (40)	15,5	6.57 - 71.25
	FC62	675	1,1-7,5	35 (40)	20,8	6.57 - 71.25
	FC72	900	1,1-9	40 (45)	30,5	8.02 - 86.25
	FC82	2100	5,5-22	50 (55)	82,5	5.98 - 50.6
3 ступени	FA33	150	0,06-0,25	25	7	102.57 - 417.54
	FA43	320	0,12-0,37	30 (35)	8,9	74.33 - 356.09
	FA53	510	0,12-1,1	35 (40)	15,5	61.89 - 561.76
	FC63	675	0,18-1,5	35 (40)	20,8	61.89 - 561.76
	FC73	900	0,18-1,5	40 (45)	30,5	75.5 - 680.03
	FC83	2100	1,1-7,5	50 (55)	68,5	48.55 - 300.17

По запросу готовы предоставить сравнительные таблицы размеров редукторов INNOVARI c аналогами других производителей.

• Паспорт редукторы INNOVARI (Италия) (pdf)
