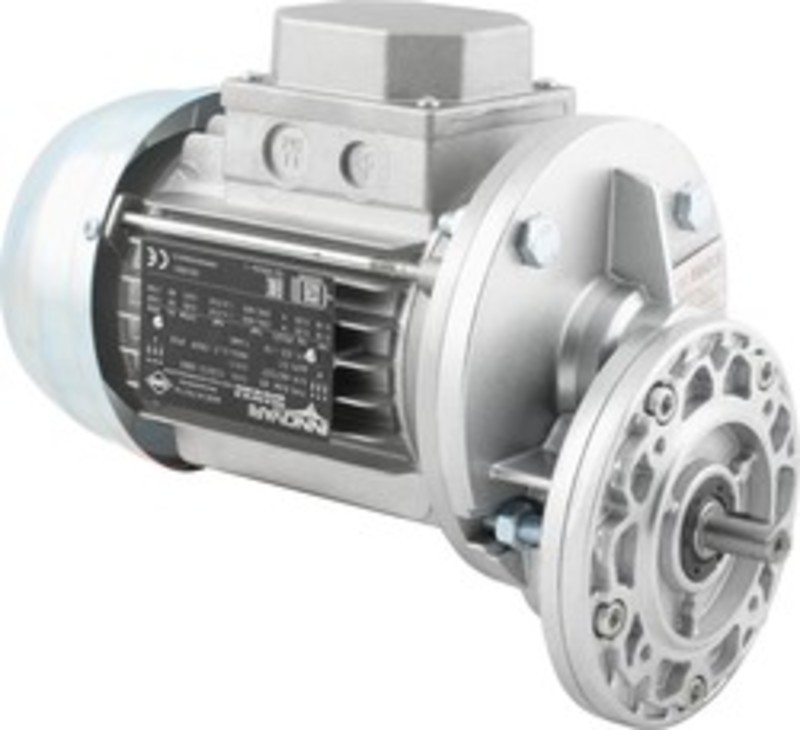

Одноступенчатые цилиндрические редукторы INNORED

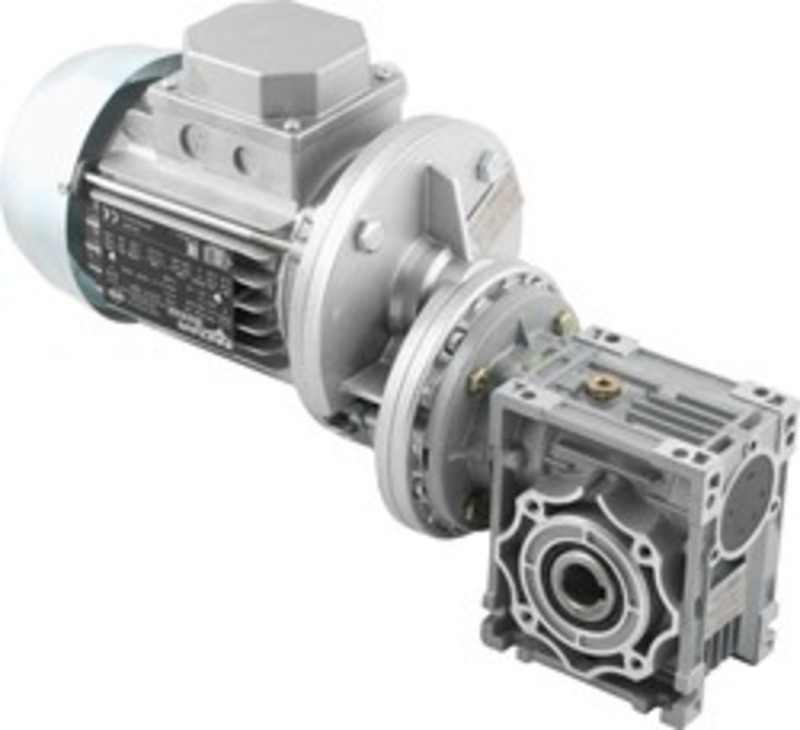

Цилиндрическая предступень прикручивается к электродвигателю соответствующего габарита с фланцем типа B5. Вторая ступень скрутки редукторов прикручивается к предступени через резьбовые отверстия в ее выходном фланце.
Каждый редуктор РС имеет несъемные фланцы: моторный и выходной.
Все редукторы поставляются с синтетическим маслом, залитом в объеме, позволяющем эксплуатировать редуктор в любом монтажном приложении. Не требуют обслуживания на протяжении всего срока эксплуатации.
Характеристики одноступенчатого цилиндрического редуктора серии INNORED
| Тип редуктора | n2 [мин-1] | i | P1 [кВт] | М2 [Нм] | КПД |
| PC63 | 507,2 | 2,76 | 0,18 | 3,5 | 0,98 |
| PC71 | 507,2 | 2,76 | 0,37 | 6,9 | 0,98 |
| PC80 | 500,0 | 2,8 | 0,75 | 14,1 | 0,98 |
| PC90 | 571,4 | 2,45 | 2,2 | 36 | 0,98 |
Документация
- Одноступенчатые цилиндрические редукторы INNORED. Каталог (pdf, рус.)
- Скрутки цилиндрических (PC) и червячных (IRW) редукторов (pdf, рус.)
- Сертификат INNORED. Страница 1 (pdf, рус.)
Габаритные размеры червячного редуктора INNORED
| Тип | A | H | N2 | М2 | P2 | L | D2 | S2 | F2 | G | N1 | M1 | P1 | D1 | S1 | F1 | t | Вес | Фланцы вых./вх. |
| PC63 | 47 | 43 | 70 | 85 | 105 | 21 | 11 | M6 | 4 | 8,5 | 95 | 115 | 140 | 11 | 9 | 4 | 12,8 | 1,18 | 71В14/63В5 |
| PC71 | 57 | 54 | 80 | 100 | 120 | 41,5 | 14 | M6 | 5 | 11 | 110 | 130 | 160 | 14 | 9 | 5 | 16,3 | 1,72 | 80В14/71В5 |
| PC80 | 74 | 66 | 110 | 130 | 160 | 41,5 | 19 | M8 | 6 | 15,5 | 130 | 165 | 200 | 19 | 11 | 6 | 21,8 | 3,4 | 100(112)В14/80В5 |
| PC90 | 74 | 66 | 110 | 130 | 160 | 51 | 24 | M8 | 8 | 20 | 130 | 165 | 200 | 24 | 11 | 8 | 27,3 | 3,5 | 100(112)В14/90В5 |
