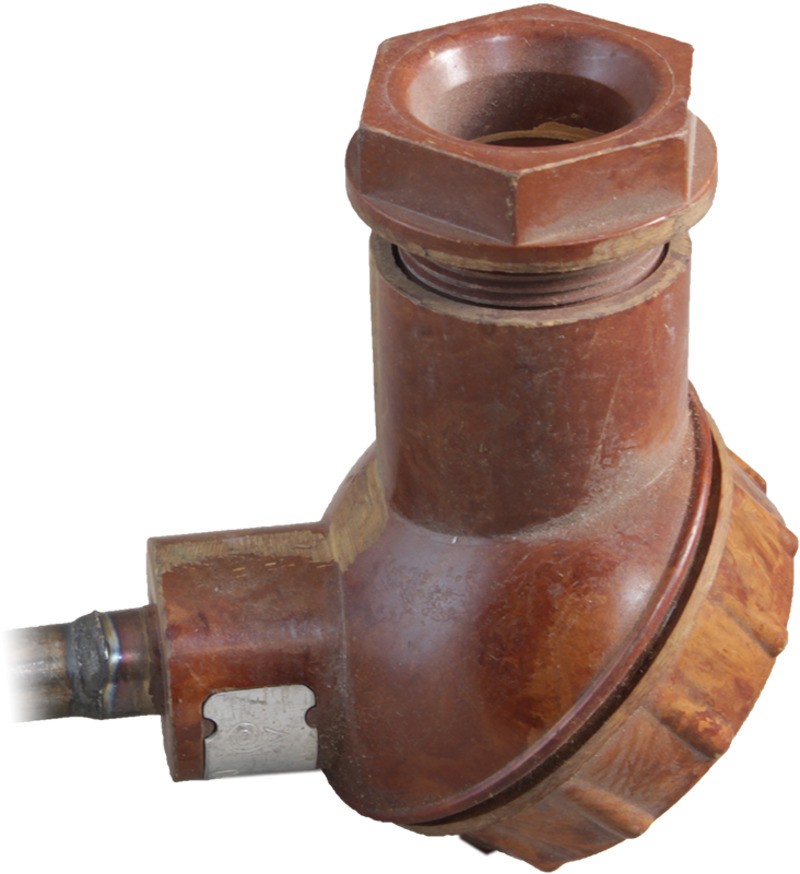

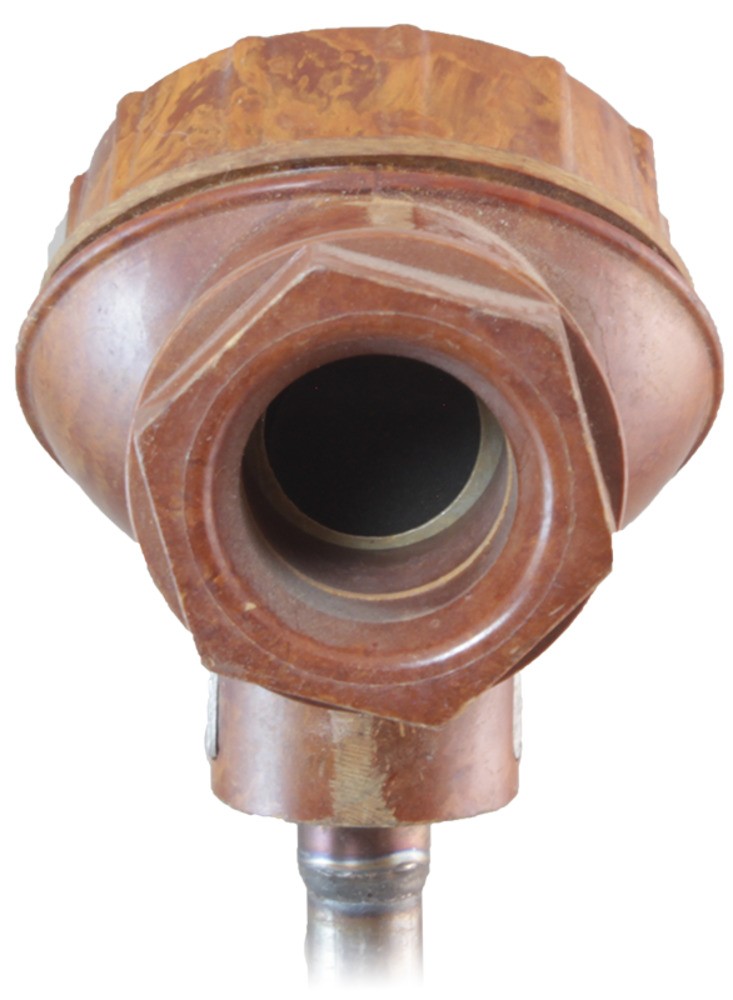

Термосопротивление с коммутационной головкой дТС025 (аналог) В2
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

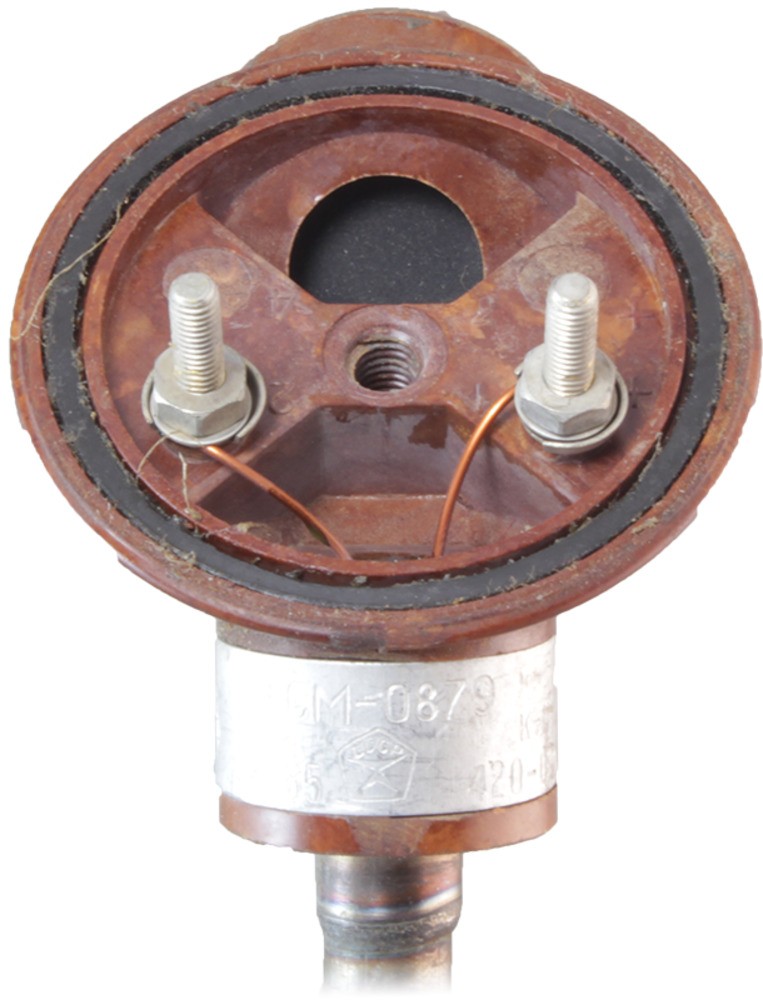

Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТСМ-0879. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru
Конструкция и принцип действия
Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С-1)
Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.
Особенности:
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Класс допуска и диапазон измерений
| Класс допуска | Допустимые отклонения | Диапазон измеряемых температур (в зависимости от конструктивного исполнения) | ||
| 50П/100П | Pt100/ Pt500/ Pt1000 | 50М/100М | ||
| α=0,00391°С-1 | α=0,00385°С-1 | α=0,00428°С-1 | ||
| A | ±(0,15 °С + 0,002Т) | –100...+250 (450) °С | –60...+250 (300) °С | –50...+100 °С |
| B | ±(0,30 °С + 0,005Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
| C | ±(0,50 °С + 0,0065Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
Технические характеристики
| Параметр | Значение | |||
| Номинальная статическая характеристика (НСХ) | 50М | |||
| Класс допуска | C | |||
| Диапазон измеряемых температур | –50…+180 °C | |||
| Количество чувствительных элементов | 1 | |||
| Диаметр монтажной части | 10 мм | |||
| Длина монтажной части | 320 мм, 800 мм, 1000 мм | |||
| Схема внутренних соединений проводников | 2-х проводная | |||
| Кабельный ввод | М16×1,5 | |||
| Диаметр подключаемого кабеля | <8 мм | |||
Все модификации
| Артикул | Длина монтажной части, мм | Срок поставки | Стоимость |
|---|---|---|---|
| E79585 | 320 | Со склада | 300 руб. |
| E79586 | 800 | Со склада | 350 руб. |
| E79587 | 1000 | Со склада | 400 руб. |
