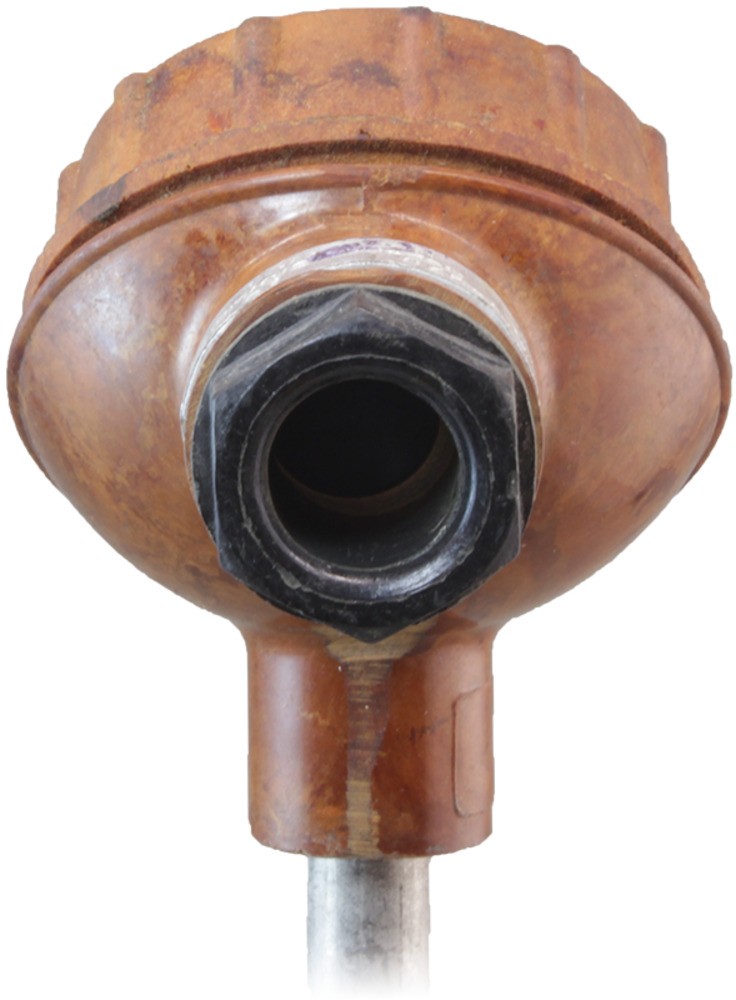

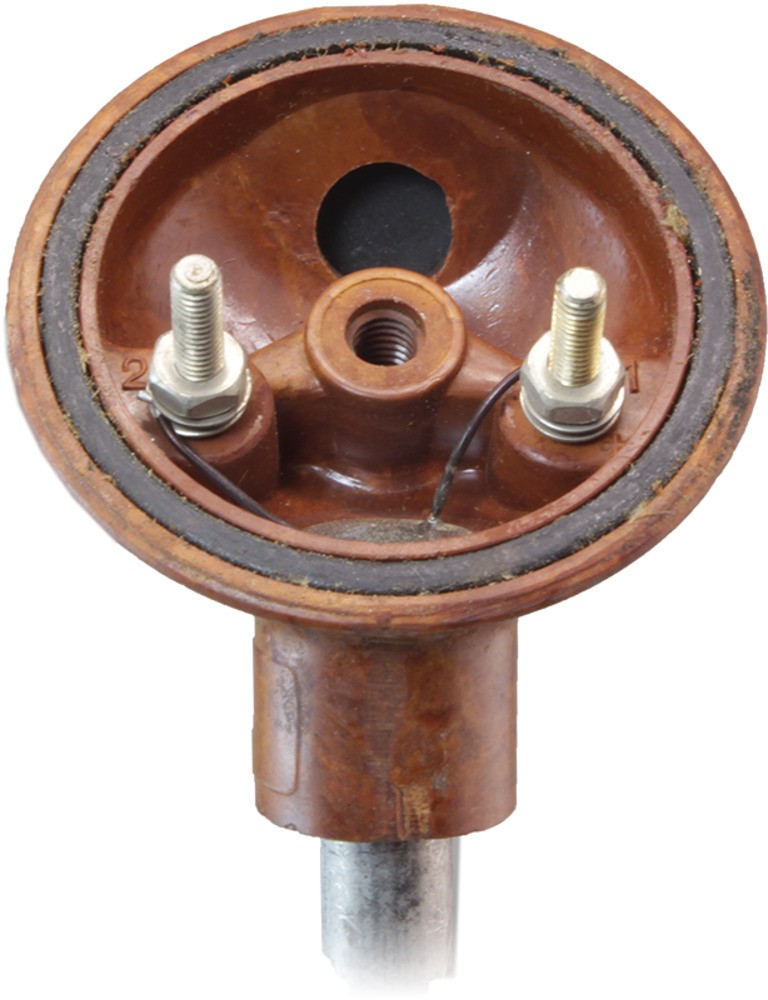

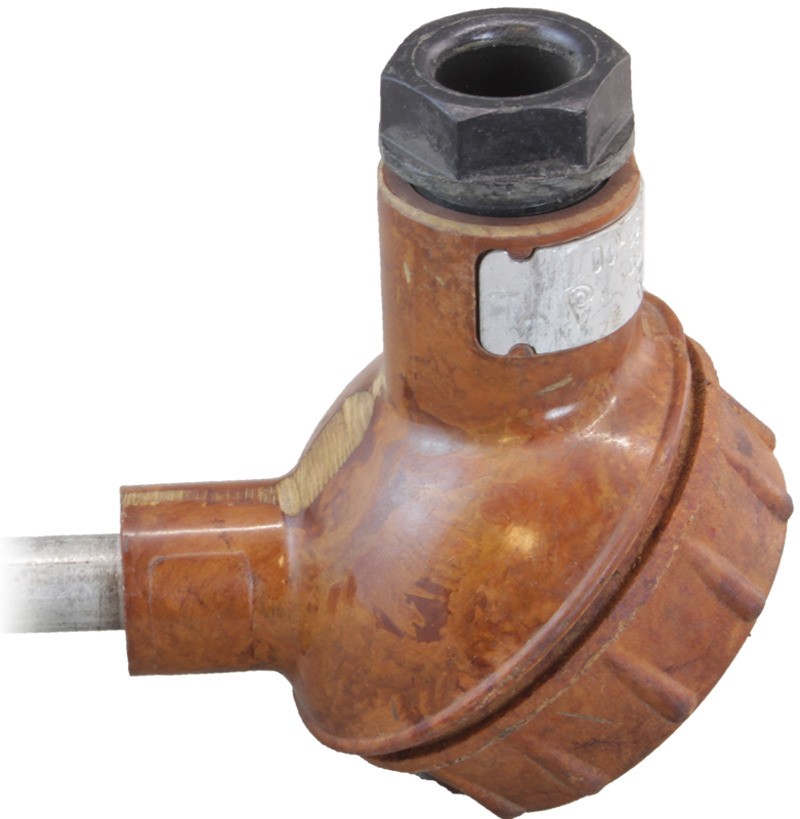

Термосопротивление с коммутационной головкой дТС045 (аналог) В2
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТМ-9207, ТСМ 012, ТСМ-0879, ТСМ-0879Т3, ТСМ-1088, ТСМ-1088-01, ТСМ-188, ТСМ-5071, ТСМ-9201, ТСП-0879, ТСП-1088. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru
Конструкция и принцип действия
Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С-1)
Особенности:
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Класс допуска и диапазон измерений
| Класс допуска | Допустимые отклонения | Диапазон измеряемых температур (в зависимости от конструктивного исполнения) | ||
| 50П/100П | Pt100/ Pt500/ Pt1000 | 50М/100М | ||
| α=0,00391°С-1 | α=0,00385°С-1 | α=0,00428°С-1 | ||
| A | ±(0,15 °С + 0,002Т) | –100...+250 (450) °С | –60...+250 (300) °С | –50...+100 °С |
| B | ±(0,30 °С + 0,005Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
| C | ±(0,50 °С + 0,0065Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
Технические характеристики:
| Параметр | Значение | |||
| Номинальная статическая характеристика (НСХ) | 50М 100М | 50П 100П | ||
| Диапазон измеряемых температур: | ||||
| - класс допуска В и С | –50…+180 °C | –196…+500 °C | ||
| Количество чувствительных элементов | 1 или 2 | |||
| Длина монтажной части | 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм | |||
| Диаметр монтажной части | 10 мм | |||
| Схема внутренних соединений проводников | 2-х проводная 2х2-х проводная | |||
| Присоединение | М20×1,5 | |||
| Кабельный ввод | М16×1,5 | |||
| Диаметр подключаемого кабеля | <8 мм | |||
Все модификации
| Артикул | Шильд | Количество чувствительных элементов | Градуировка | Диапазон измеряемой температуры,°С | Длина монтажной части, мм | Схема | Класс допуска | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|---|
| E82485 | ТСП-1088 | 2 | 100П | -196...+500 | 200 | 2х2-х проводная | B | Снято с производства | 600 руб. |
| E82486 | ТСП-1088 | 1 | 50П | -196...+500 | 120 | 2-х проводная | B | Снято с производства | 600 руб. |
| E82487 | ТМ-9207 | 1 | 50М | -50...+180 | 160 | 2-х проводная | B | Со склада | 350 руб. |
| E82488 | ТСМ-1088-01 | 1 | 50М | -50...+180 | 160 | 2-х проводная | B | Со склада | 300 руб. |
| E82489 | ТСМ-188 | 1 | 50М | -50...+180 | 160 | 2-х проводная | B | Со склада | 350 руб. |
| E82490 | ТСМ 012 | 1 | 50М | -50...+180 | 200 | 2-х проводная | B | Снято с производства | 300 руб. |
| E82491 | ТСП-0879 | 1 | 50П | -196...+500 | 200 | 2-х проводная | B | Снято с производства | 500 руб. |
| E82492 | ТСП-1088 | 1 | 50П | -196...+500 | 200 | 2-х проводная | B | Снято с производства | 500 руб. |
| E82493 | ТСП-1088 | 1 | 100П | -196...+500 | 200 | 2-х проводная | B | Снято с производства | 500 руб. |
| E82494 | ТСМ 012 | 1 | 50М | -50...+180 | 320 | 2-х проводная | B | Со склада | 350 руб. |
| E82495 | ТСМ-1088 | 1 | 50М | -50...+180 | 120 | 2-х проводная | C | Со склада | 300 руб. |
| E82496 | ТСМ-1088 | 1 | 50М | -50...+180 | 160 | 2-х проводная | C | Со склада | 300 руб. |
| E82497 | ТСМ-5071 | 1 | 50М | -50...+180 | 160 | 2-х проводная | C | Со склада | 300 руб. |
| E82498 | ТСМ-0879 | 1 | 50М | -50...+180 | 200 | 2-х проводная | C | Со склада | 300 руб. |
| E82499 | ТСМ-9201 | 1 | 50М | -50...+180 | 200 | 2-х проводная | C | Со склада | 420 руб. |
| E82500 | ТСМ-0879 | 1 | 100М | -50...+180 | 200 | 2-х проводная | C | Со склада | 305 руб. |
| E82501 | ТСМ-0879 | 1 | 50М | -50...+180 | 250 | 2-х проводная | C | Со склада | 300 руб. |
| E82502 | ТСМ-0879 | 1 | 50М | -50...+180 | 320 | 2-х проводная | C | Со склада | 350 руб. |
| E82503 | ТСМ-0879Т3 | 1 | 50М | -50...+180 | 400 | 2-х проводная | C | Со склада | 350 руб. |
